Комментарии: 15

1. Aleksandr

   • 17.12 2024 16:37:26

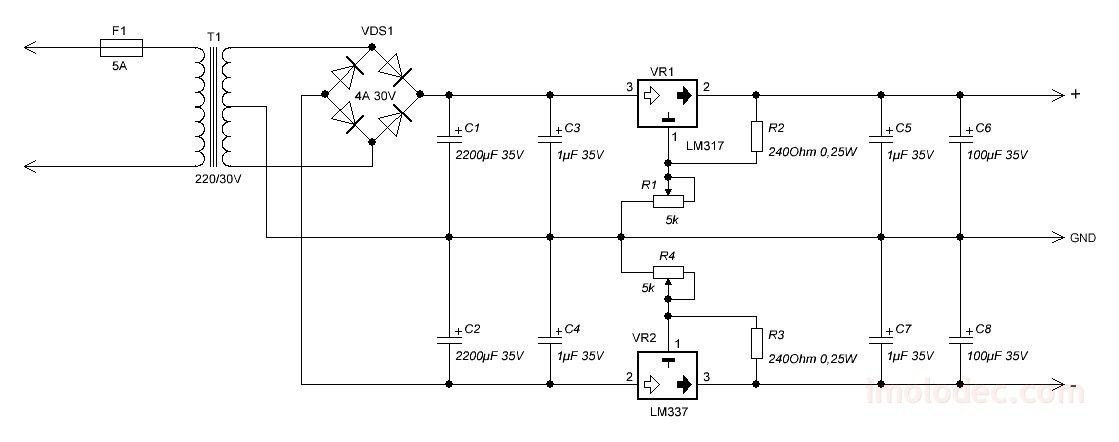

   Не понятно) Можно схемой пожалуйста https://www.chipdip.ru/product/ale1502d-1 Вот такой стоит На управление гидрораспределителем

   • Vildan

     • 17.12 2024 16:42:22

     Вот так, до 10, 5 скорее всего отрегулируется, а может там и 11 можно, надо смотреть что там такого, точные весы или просто нестандарт

     • Denis

       • 17.12 2024 17:45:22

       Может я чего не понимаю но средняя точка это обычно ноль и в оборудовании часто он заземлен. Вы предлагаете подать плюс на минус второго бп. Может быть конфликт.



       • Vildan

         • 17.12 2024 17:50:08

         Это называется двухполярное питание. + и - это средняя точка. Не путать с однополярным (только + и -)

       • Dmitriy

         • 17.12 2024 18:39:38

         Не может быть конфликта. Выходы источников питания изолированы от все других потенциалов, можно соединять + одного источника с - другого и эту точку заземлять если нужно

         • Denis

           • 17.12 2024 18:46:13

           Логично

     • Aleksandr

       • 18.12 2024 12:34:53

       Благодарю, запустились ок Оказалось по схеме ±10 По факту ±15 надо было, но это нюансы) Низкий поклон за подсказку

       • Vildan

         • 18.12 2024 12:50:05

         Вот двух полярный бп на 12 В, поднимите до 13,2В регулировкой и пользуйтесь.

         • Aleksandr

           • 18.12 2024 13:05:25

           24 взяли два Понижайками до 15 опустили

           • Vildan

             • 18.12 2024 14:37:55

             Только меня смущает что вы задрали напряжение на 50%.это много. Возможно ваш бп (понижайка) не держит импульсный ток при вкл солкноидов. Потому лучше вам купить 2 на 12 в с запасом тока (10а или около того) Как правило 10-15% норма

             • Aleksandr

               • 18.12 2024 18:21:04

               Нет, двумя 12В понизили до 10 клапан не ожил Потом подняли до 15 - ожил Чтобы мощщщщнее было - поменяли БП на 24 с понижением до 15 Вероятно всего клапан когда то давно стоял реально на 10В Но потом поменяли на 15, резистором выкрутили на БП родном и алга Потому что оборудование старое, и документация просто не ревизировалась по факту сделанных изменений

   • Skat

     • 17.12 2024 18:46:55

     Какой-то woodward или что-то к нему близкое?

     • Aleksandr

       • 17.12 2024 18:48:42

       D644-532 Moog

       • Skat

         • 17.12 2024 18:49:09

         Отвечу вам завтра, возможно на работе уже кто-то импортозамещал этот блок питания китаем

         • Aleksandr

           • 17.12 2024 18:51:03

           Буду благодарен, заодно можно сервоклапаны подкинуть У него как раз A +10V B -10V C 0v D управление E управление На d, e с плк выход даёт от -10 до +10
