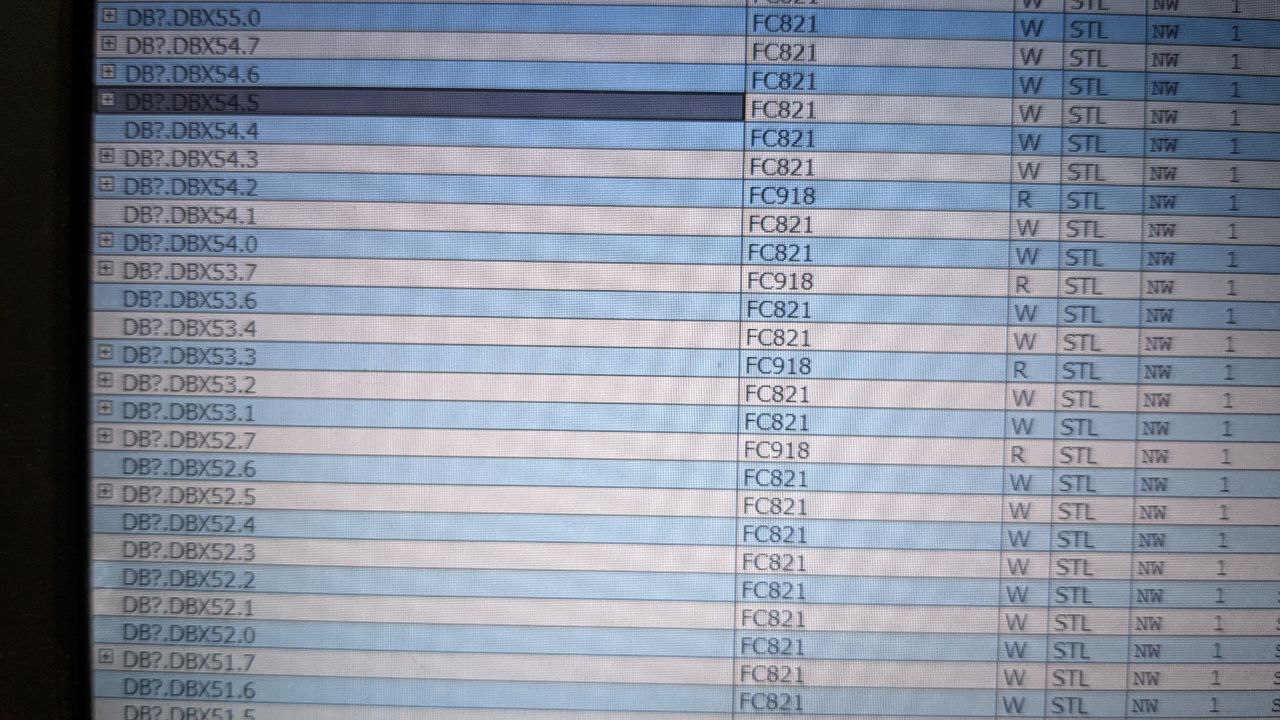

Здравствуйте. Рабочий проект и оборудование. Подскажите пожалуйста,необходимо найти условия формирования аварийного сообщения на панели Hmi . Проект S-300 , Step7 5.5 + панель WinCC Flexible. Нашёл эту ошибку в алармах flexible . Далее путь DB 41 DBX 131.0 ,в кросс референс этого DB не видно ,хотя в фильтрах уже всё выставил+ некоторые DB со знаком ? ( тоже интересен этот момент почему и можно ли это исправить т.к. непонятно какая это DB) . В свойствах найденного DB 41 DBX 131.0 есть ссылка на DB 41 DBW 128. При открытии этого DB в самом проекте и переходе к строке DBW 128 в комментариях это и есть как я понял ALARM WORD. Дальше ступор . Как мне теперь найти где оно формируется в программе чтобы увидеть все условия? Буду признателен за помощь.
Комментарии: 5
Ice7
Попробуй обновить кросс референс: options - reference data - generate. Может быть это поможет от знаков вопроса
Egor
Мигрируйте проект в тиа портал там может проще найти будет
Anonim
Не уверен
Vildan
Битовые аварии собраны в Word. Соответственно ищите DBW128. 0 - DBW128. 15 (формат обращения к биту везде разный, в step7 DBX насколько помню)...И кросс референс должен быть актуальный, иначе не увидите. Смотрите в кросс референс где вызывается ваш DBW и там ссылка на nerwork
Maksim
В step 7 поиск. go to location. Вбей сам db41, возможно он из одного дБ в другое перезаписывается,и формирование алармс другим дБ .
