Да, пытаюсь понять, откуда берут. Переменная то есть, а в карте сигналов про нее ничего не написано. Вижу, что это 11 бит. НАшел, что это 548 регистр, но этот регистр не попадает под устройства, которые есть)
какое-то слейв устройство подключено к ПР200, для которого ПР является мастером и опрашивает слейв точнее наоборот. в овенлоджике, если добавляешь RS с названием слейв, то значит это ПР выступает в роли слейва в этом случае, насколько помню
Это все верно. Регистр, который записан у переменной, он должен соответствовать регистру устройства с которого пишет?) В теории, никак иначе быть не может Но этого регистра нет у устройств с которых пишет. То есть, вполне вероятно, что это неверный регистр?
По схеме не ясно, какой слот первый, а какой второй( Но, один слот - модуль дискретного ввода МВ110-224.16Д. А второй идет к шкафу автоматизации в плк110-24.60.К-М Либо я слепой, либо регистра 548 в документах на эти устройства нет Как и сказали, я пробовал поискать и в hex 224 полагаю, что нужно искать на модулях, подключенных к плк в шкафу автоматизации?)
Схему не я разрабатывал, как и программу. Мне дали готовы проект и сказали нужно разобраться и внедрить софт Софт здоровый, а я не на том уровне, чтобы самостоятельно разобраться в нем В схемах то ладно, фигня вопрос А вот софтом не занимался почти никогда
Так я пусконаладкой занимаюсь и софт пишу, по сути я, но пока не дорос. А этот софт писал человек, который уже не работает, но его так и не внедрили. А там и ошибки могут быть
Комментарии: 38
Evgeniy
Да, пытаюсь понять, откуда берут. Переменная то есть, а в карте сигналов про нее ничего не написано. Вижу, что это 11 бит. НАшел, что это 548 регистр, но этот регистр не попадает под устройства, которые есть)
Vitaliy
какое-то слейв устройство подключено к ПР200, для которого ПР является мастером и опрашивает слейв точнее наоборот. в овенлоджике, если добавляешь RS с названием слейв, то значит это ПР выступает в роли слейва в этом случае, насколько помню
Aero
Устройство подключенное к первому слоту пишет переменную
Evgeniy
пишет из другого устройства. верно?
Aero
Да Смотри по проводам
Evgeniy
Это все верно. Регистр, который записан у переменной, он должен соответствовать регистру устройства с которого пишет?) В теории, никак иначе быть не может Но этого регистра нет у устройств с которых пишет. То есть, вполне вероятно, что это неверный регистр?
Aero

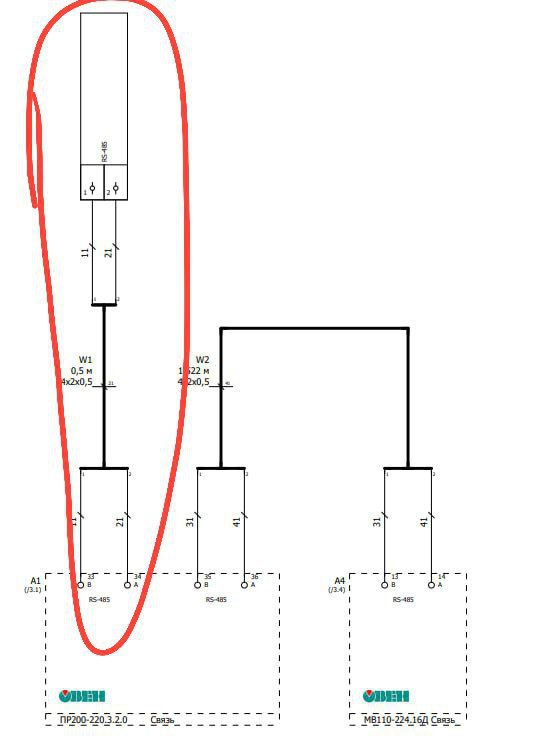

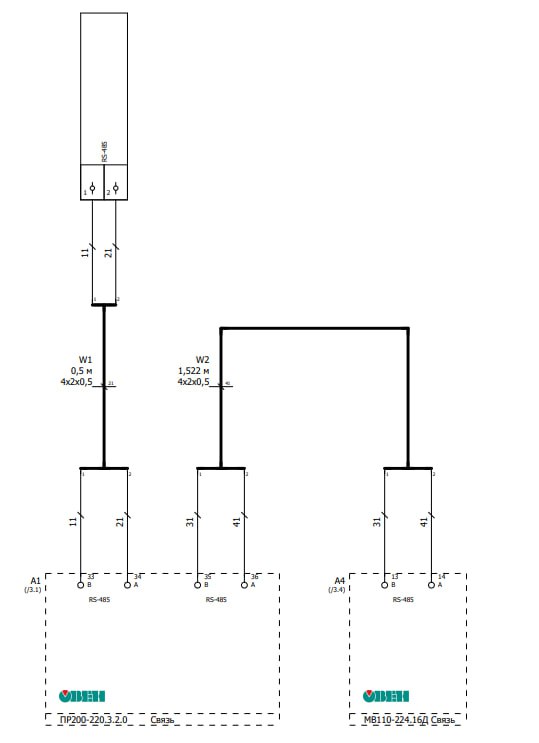

Нет, посмотри адреса на другом устройстве или 548 или 224 16ричном формате По схеме кто подключен к первому слоту?
Evgeniy
По схеме не ясно, какой слот первый, а какой второй( Но, один слот - модуль дискретного ввода МВ110-224.16Д. А второй идет к шкафу автоматизации в плк110-24.60.К-М Либо я слепой, либо регистра 548 в документах на эти устройства нет Как и сказали, я пробовал поискать и в hex 224 полагаю, что нужно искать на модулях, подключенных к плк в шкафу автоматизации?)
Vitaliy
модуль ввода значит на втором слоте, который в роли мастера на ПР200 там как раз у тебя считвается слово состояний одной переменной
Abstragnew
А что метраж не округляете с запятой и номера клеммников не пишите?
Evgeniy
Схему не я разрабатывал, как и программу. Мне дали готовы проект и сказали нужно разобраться и внедрить софт Софт здоровый, а я не на том уровне, чтобы самостоятельно разобраться в нем В схемах то ладно, фигня вопрос А вот софтом не занимался почти никогда
Anton
а где же пусконаладчики и внедренцы?
Evgeniy
Так я пусконаладкой занимаюсь и софт пишу, по сути я, но пока не дорос. А этот софт писал человек, который уже не работает, но его так и не внедрили. А там и ошибки могут быть
Alexander
не отлаженное ПО? они там не могут быть, они там точно есть!)))
Evgeniy
Звучит очень грустно, потому что программа оч большая
Anton
тогда сдай партийное удостоверение и добровольно уйди из этого.
Evgeniy
А я разве сказал, что не буду в этом разбираться?)
Dyakonenkora
Похоже что разбираться будем вместе
Anton
булки бы щас, да. с корицей
Kirill
Модуль и пр видны на схеме Слабак
Evgeniy
Плк не видно ведь) в другой шкаф уходит через клеммник
Anonim
Где надо
Aero
Этот плк и пишет в пр это слово, смотри в нем
Kirill
Это могла быть заделка для сказда системы. Или там панель оператора. Вы расскажите, что подключено к разьему, на котором прка слейв.
Evgeniy
А я рассказал уже, модуль Дискретного ввода и плк в шкафу автоматизации
Kirill
Вот это прка слейв, а кто-то мастер. Все тут ясно
Anton
Так, москали и прочие мкадовцы проснулись, однако. У кого нибудь есть дистрибы/краки для KingSCADA?
