Коллеги. Ищу опыт в выборе системы измерения уровня в емкостях с обрезками бумаги, картона, гофротары. Дано: емкость наполнения обрезков от работы типографии. Фракции бумаги, картона, гофрокартона, размеры фракций от 10 до 50мм длиной, шириной ~15-20мм. Летят непрерывным потоком в емкости хранения через воздухопроводы с помощью вентиляторов. Внутри емкости начинают цепляться друг за друга и образовывать сталагмиты с дна. Обрезки легкие, сами вниз не падают и не скатываются как сыпучка. Измерение нужно дискретное. Условно нижний/средний/верхний уровни. Чем адекватнее будет измерить их уровень в емкости? - Оптические приборы заказчик не хочет - пыльно. - Ротационные датчики наматывают бумагу и картон и превращаются в комок - Радио стоят как самолет. - Тензометрия выглядит как слишком трудоемко. Система давно в эксплуатации. Смотрел на виброштыри, но не знаю как будут они реагировать на легкий материал.
Комментарии: 41
Dyakonenkora
есть вибрационные датчики. возможно подойдут
Maksim
Штырьевые или какой другой форм-фактор? Был опыт?
Dyakonenkora
не шарю в них найдите производителя и ему пишите. скорее всего у него уже есть решение
Maksim
Написали производителю. Решение - надо тестировать, направляйте мешки с обрезками. Это делать тоже планируем. Но написал и сюда, как мне кажется я далеко не первый, кто сталкивается с таким.
Dyakonenkora
может кто и посоветует
Anton
попробуй сколхозить парочку ультразвуковых датчиков, авось будет работать в условиях вашей пыли
Anton
штыревые фигня - забиваются говном и баста
Voldemus
Если надо контролировать предельный уровень в емкости поставь оптический (инфрокрасный) датчик.
Dyakonenkora
там пыль, какая оптика можно было тогда лазерные от пожарки поставить
Voldemus
Лазерному насрать на пыль.
Anton
точно?:)
Dyakonenkora
так и запишем
Voldemus
Точнее не бывает.
Maksim
Есть навскидку какие то проверенные варианты?
Voldemus
Тебе наводку дали, дальше сам трудись. Можешь на Али не дорого купить для эксперементов.
Kotov
CleverLevel LBFS Point Level Sensor Baumer. Программируется под любую среду: и сыпучее и жидкое. В настройках сам определяешь порог срабатывания.
Voldemus
Очень дорого.
Kotov
а если любой оптический датчик и к нему подвести воздух и осуществлять продувку раз в n времени?
Maksim
Количество точек измерения + столько же трубок тянуть. Тоже решение, но количество точек отказа х2. Плюс воздух должен быть где то рядом
Wpe
вибровилку или ротационный или РИП раз уж ничего не нравится слишком влажное - на вилку налипнет слишком тяжелое - лопатку сломает есть же недорогие насколько я помню УЗ датчики чисто на отражение есть/нет размером с ВБИшку настраиваются на расстояние один раз и всё, сигнал дискретный НО/НЗ вроде у ifm такие точно были
Kotov
а с пылью как быть?
Wpe
опыт показал, что больше влияет само отражение, а не пыль если насыпная горка будет неравномерной, отражение идет куда попало EndressHauser очень заебали этим в одно время КИПовец пускай ходит и протирает раз в неделю мы так и делали ну и как я сказал, если совсем беда, то ставить РИП, но я думаю они дороже всяких УЗ будут
Maksim
Если материал легкий, вилка вообще сработает?
Wpe
там насколько я помню по чувствительности подбирается, в некоторых датчиках настраивается эээ, вроде бы плотность вещества от него и "пляшет" чувствительность уже не помню если честно. помню только, что точно настраивается честно - без понятия, у нас киповцы вроде каким-то боком ifm себе заказывают Элемер вроде бы еще живой в одном из буклетов звучит как "Насыпная плотность сыпучих сред"
Sergey
Нет. Нужен плотный материал
Kotov
а какого размера емкости? Диаметр дна
Zoo35

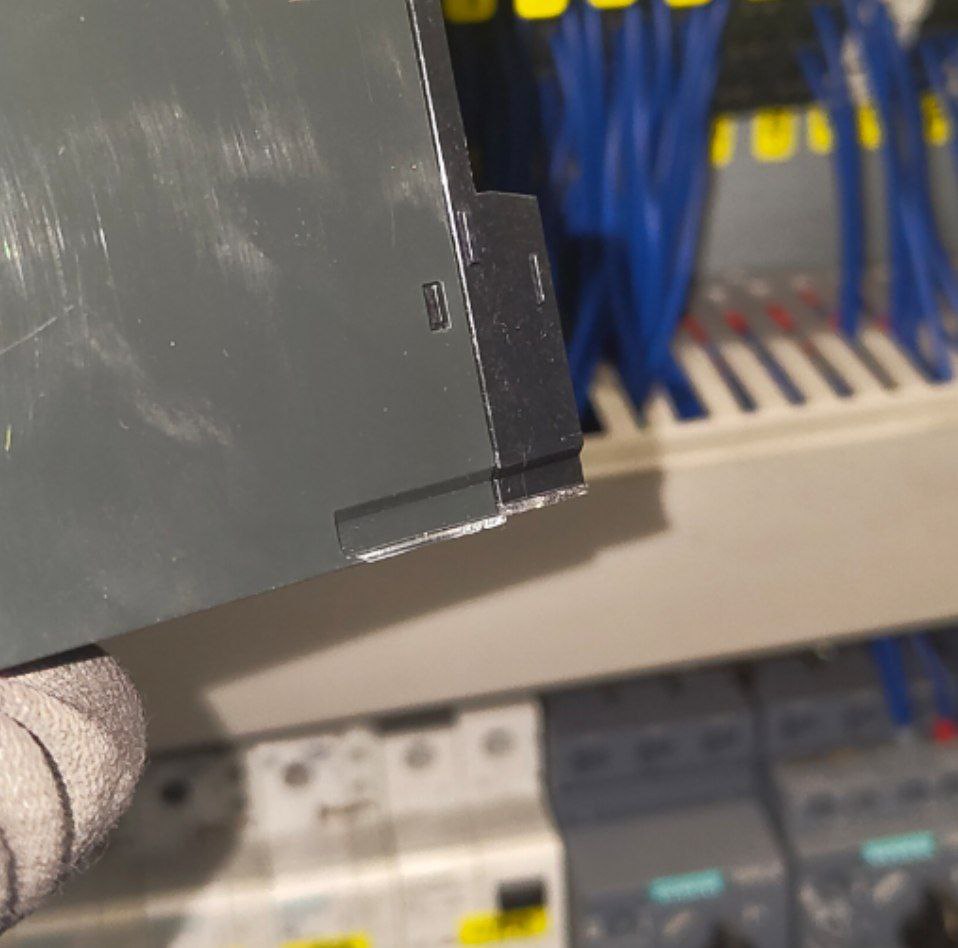

Немного докину про Vipa. Центральный модуль соединяется с периферией (и питанием!!) через скользящий контакт. При этом он держится на соседнем модуле за счёт двух маленьких направляющих. На объекте холодно и как ударил мороз, у клиента случился отвал. Как потом выяснил, нижний фиксатор отломился. В общем и целом я думал, что Vipa имеет место быть. Но чем больше знакомлюсь, тем больше убеждений, что ну ее.
Zoo35
При чём пальцем шевелишь проц и он то тухнет, то оживает. Додуматься же до такого.. Особенно понравилось, что питание также через эту "шину".
Alexey
Регул 200 был с подобными корпусами. Контактные блоки одноразовые -провод закусывает, чтобы обратно вытащить нужно прокачиваться до уровня Йоды
Wpe
там "елочкой" контакты идут, так что как говорится "одна ошибка - и ты ошибся" дома как-то поставил розетки и выключатели Legrand, там тоже эта "ёлочка" походу они теперь у меня навсегда
Maksim
~2х1м **
Kotov
Кроме тензометрии в голову ничего не приходит))) тыщ в 30 уложишься, зато
Wpe
привет от Wago, че) емкость буферная? что происходит призабитии картоном?(технологически)
Zoo35
В смысле надо переходить на них или випа у них дизайн взяли?
Wpe
Wago вроде до сих пор страдает этой темой с шиной беспантовой) от нее много аналогов китайских, порой даже в таком же корпусе "прородитель" этой херни я так понял)
Zoo35
Мда уж, весело) Проблема же даже не в контактах, с ними можно смириться, но почему оно друг с другом так херово фиксируется. По-хорошему там защелки нужны или винты для сращивания.
Wpe
а при какой температуре пластик лопнул?
Viuviu
Старенькие VIPA System 100 уже лет 15 стоят в станках в неотапливаемых цехах и ноль вопросов с ними. Может это новые стали таким г-ном
Anonim
Как и Сименсы
Maksim
Стоп наполнение, если уровень верхний. Сигнализация, если уровень средний. Всякое такое Емкость можно опорожнить открыв боковую стенку, если нужна замена на пустую.
Sergey
А весы там никак не поставить?
