Кста, видел забавное решение для анодно-накального питания маломощных триодов/пентодов) Взяли крч транс 220/12 под накал, с него на диодный мост и вотэтовот всё. И ко вторичке присобачили еще один такой же, тока наеборот - под анодку))
Кста, видел забавное решение для анодно-накального питания маломощных триодов/пентодов) Взяли крч транс 220/12 под накал, с него на диодный мост и вотэтовот всё. И ко вторичке присобачили еще один такой же, тока наеборот - под анодку))
Комментарии: 28
Doctor
также любая схема с интернета/форумов Я делал забавное решение для питания насоса кофемашины..Надо было давление поднять а значит и частоту. В итоге получился обратноход с высоковольтным унч на выходе
Vasiliy
Я в импульсниках нипанимать
Karboflex
Зацени)
Vasiliy
Что именно?
Karboflex

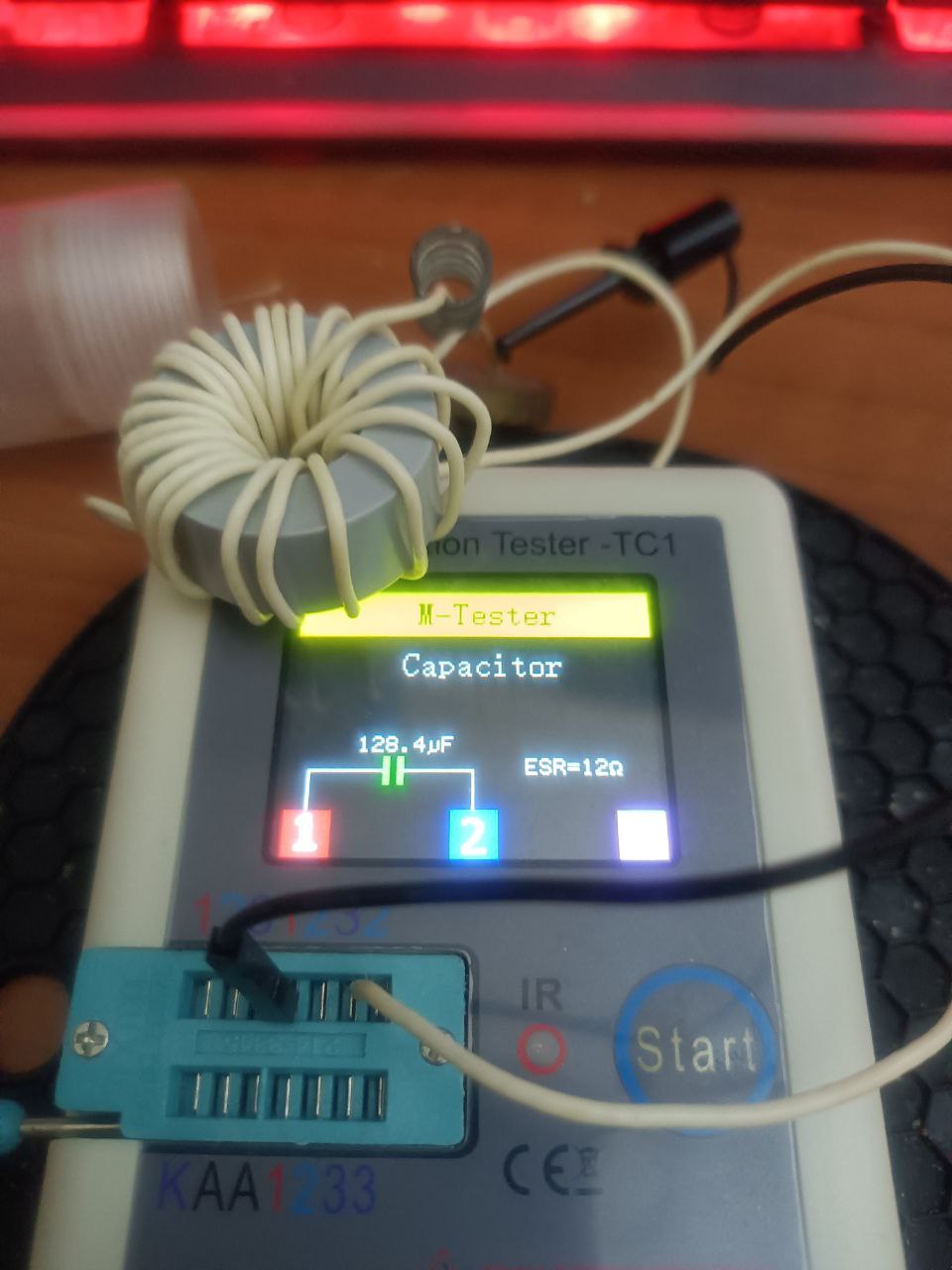

Индуктивность и витки
Vasiliy
И? У меня есть их сердечники. Давно успешно мотаю.
Karboflex
Это другое)
Vasiliy
Не понимаю чо ты от меня хочешь От фотки восторга не ощущаю
Vga
это чт за материал?
Karboflex
Другие колечки даже ненбхаются этим прибором при таком количестве витков Нанокристаллическое железо Амаг 200с Надо будем потом 65 мм колечко таки купить)
Vga
а что у него с характеристиками? проницаемость, насыщение?
Karboflex
проницаемость 90к насыщение чуть больше 1 тесла
Vga
а частотные свойства? и как оно относится к постоянной составляющей?
Karboflex
это для синфазных дросселей поэтому от силы звуковой трансформатор можно сделать или прочий не шибко высокочастотный
Vga
их вроде бычно таки на феррите мотают, чтобы и вч помехи ловило, не?
Karboflex
у ферита кривая насыщения плохая и больше 10к мю сложно найти
Vga
а что с нейй не так, кроме индукции насыщеняи в районе 0.4Т?
Karboflex
она резко перегибается)
Vga
проницаемость - это да. у твоего колечка она кажется на уровне пермаллоев
Karboflex
там по хорошему надо делать зазор но тогда дроссель начнёт фонить)
Vga
и от мю остаюся рожки да ножки
