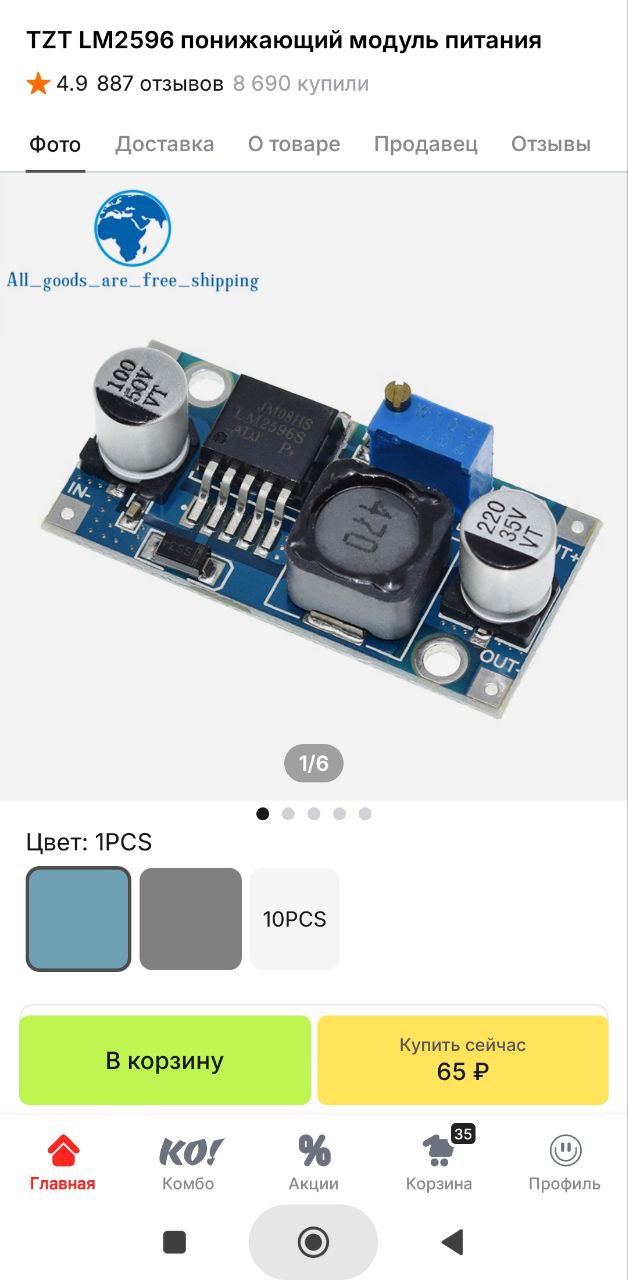

Будет ли работать (и регулироваться напряжение ) если: отпаяем синий ручной подстроечный резистор 10кОм и взамен приппяем зеленый с цифровой шим регулировкой 10кОм? Или зеленый както не так выдает сопротивление и всё будет не так работать
Будет ли работать (и регулироваться напряжение ) если: отпаяем синий ручной подстроечный резистор 10кОм и взамен приппяем зеленый с цифровой шим регулировкой 10кОм? Или зеленый както не так выдает сопротивление и всё будет не так работать
Комментарии: 26
Koshakis
Если всё выглядит как на картинке, должно работать
Andrey

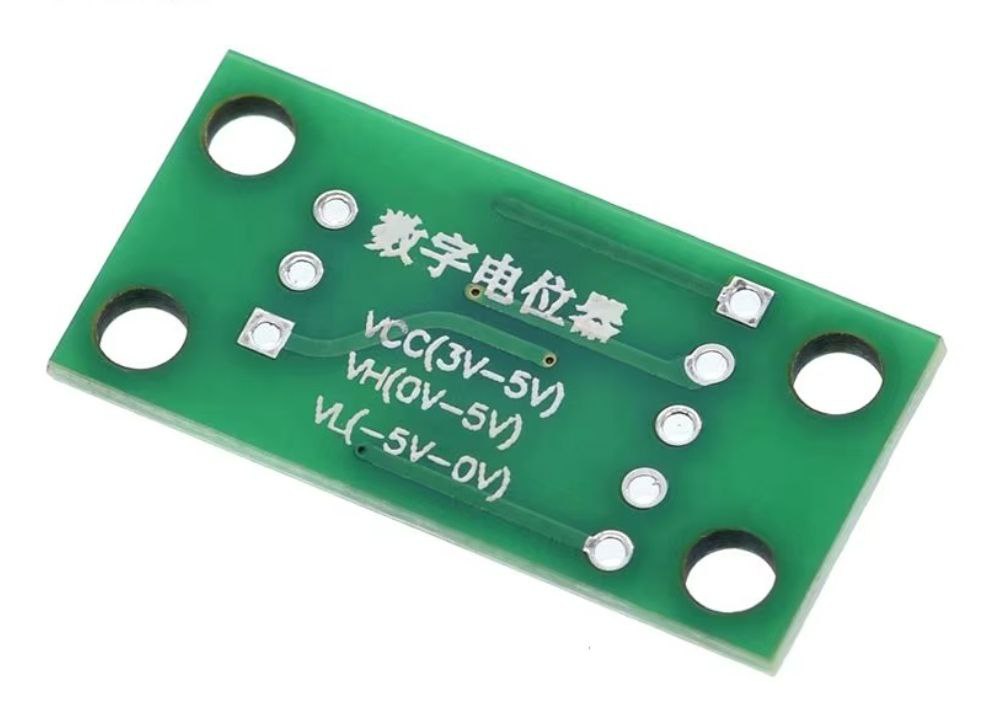

У него допустимое напряжение VH=5В, так что учитывай это.
Kos
Ну как бы да, у каждого устройства есть диапазон. А в чем тут обычно ошибаются? Ардуино больше выдаст на write?
Andrey
Не ардуино выдаст, а регулируемое напряжение, которым ты хочешь управлять. Если ты хочешь им управлять в диапазоне 0-35В, то как ты предлагаешь, просто заменить подстроечный резистор на этот модуль не получится. Сгорит он у тебя. Вместо R1 поставить этот модуль не получится.
Kos
Ардуино управляет им. Оно создает сопротивление. Это сопротивление сообщается блоку управления dcdc. Неужели там через синий подстроечный резистор пробегает 35в? А ну да, подаваемое может быть 35 и никто не подготовит другого напряжения
Skokov
а что делаешь, раз такая странная задача? хотя, идея креативная)
Kos
Ну надо универсальный dc dc чтоб полный диапазон. Наверно выискать цифровой резистор который выдержит вольтаж Креативная? Оно всем давно надо
Skokov
а зачем?
Kos
Чтоб принимающее устройство получало разный вольтаж, чтоб двиг регулировать обороты
Skokov
а просто драйвером двиг крутить не?
Skokov

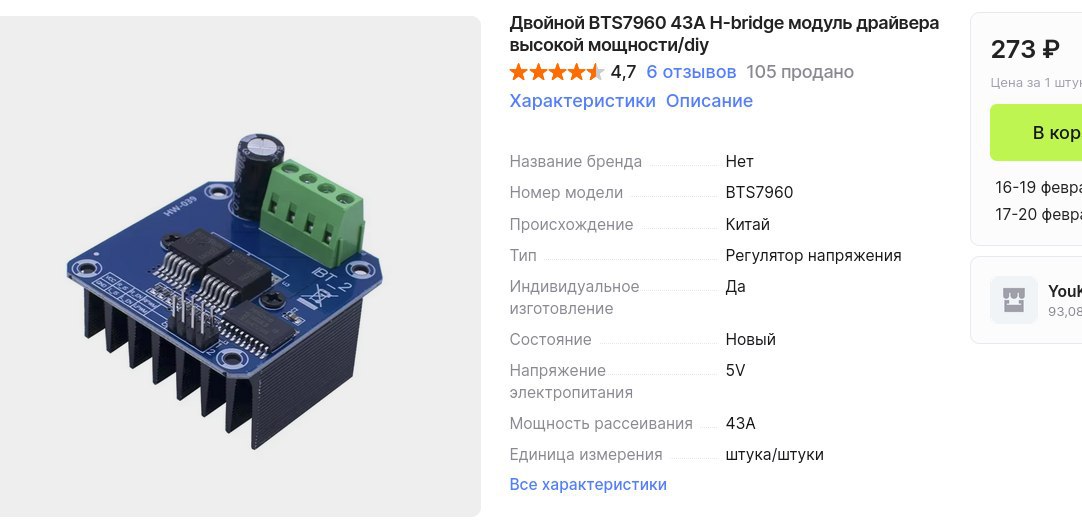

или ШИМ наверняка такого есть выбор, но за коллекторные на Алике я не в курсе. Мне только с разбора принтеров попадаются пока наверно для ШД драйвер пойдет или светодиодный я вместо шагового ставил коллекторный не меняя схемы. Драйвер стоял L6219, но в этой линейке гора подобных, теоретически у HR4988 имеет на пине Vref, установив в полношаг, можно пином step менять направление вращения это только, что у меня на глазах валяется, поэтому и привел в пример ШИМ на два двигателя ШИМ 1,5А а просто мосфет почему не поставить?
Kos
Мирцание. И будет давать 24 вольта со скважностью 25% чтоб получилось 6в среднее
Skokov
это странная проблема
Kos
В чем странность описанной мной работы мосфета?
Skokov

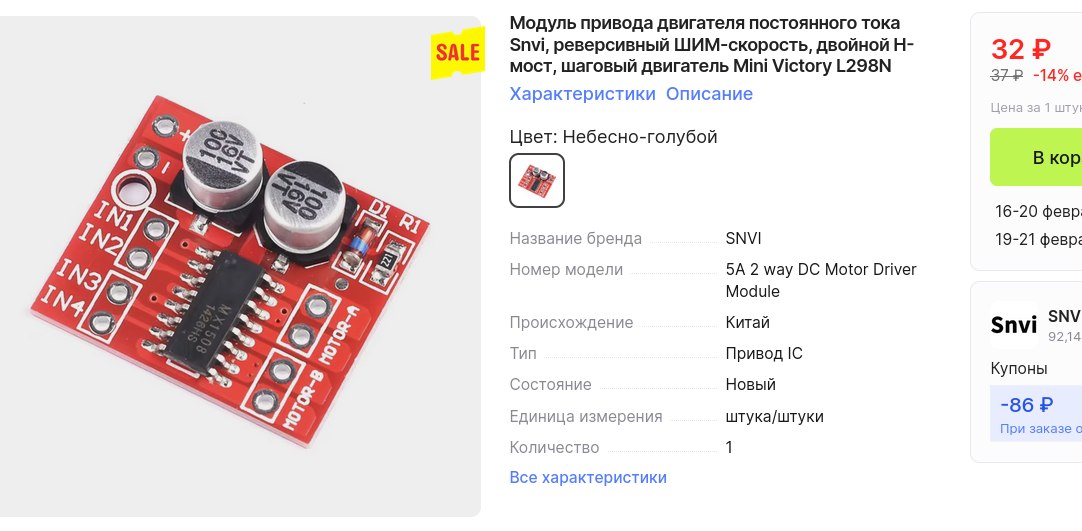

что при включении двигателя экран моргает этот драйвер будет работать с коллекторным двигателем, стоимость 20 рублей на Али можно ток регулировать через Vref хоть ЦАП, хоть тот модуль цифрового резистора Phase будет менять вращение, пины I нужно на землю посадить. Если устроит шаг регулировки из ряда 1/3, 2/3 и полный ток, то можно через пины I0 i1 регулировать без Vref
Kos
Я про то что если экоанчик запитывать 3.3в мосыетом понижая 12в то будет моргать
Skokov
просто не сразу понял, что одновременно много хотелок у тебя
Elektrougli
ты хочешь с одной импульсной понижайки получить несколько напряжений одновременно?
Kos
В разное время
Elektrougli
использовать несколько резисторов и несколько мосфетов для переключения
Kos
100шт тоесть
Elektrougli
возможно, один мультиплексор, в качестве бреда
Argentina
XY-проблема у чела, видится мне
Kos
Нету там такого провода. Чтоб не мерцал ни экран не светодиоды
Skokov
я про то, что можно вместо этих двух модулей взять модуль драйвера и регулировать ток, что будет лучше, через Vref
Kos
Покажи картинку модуля
