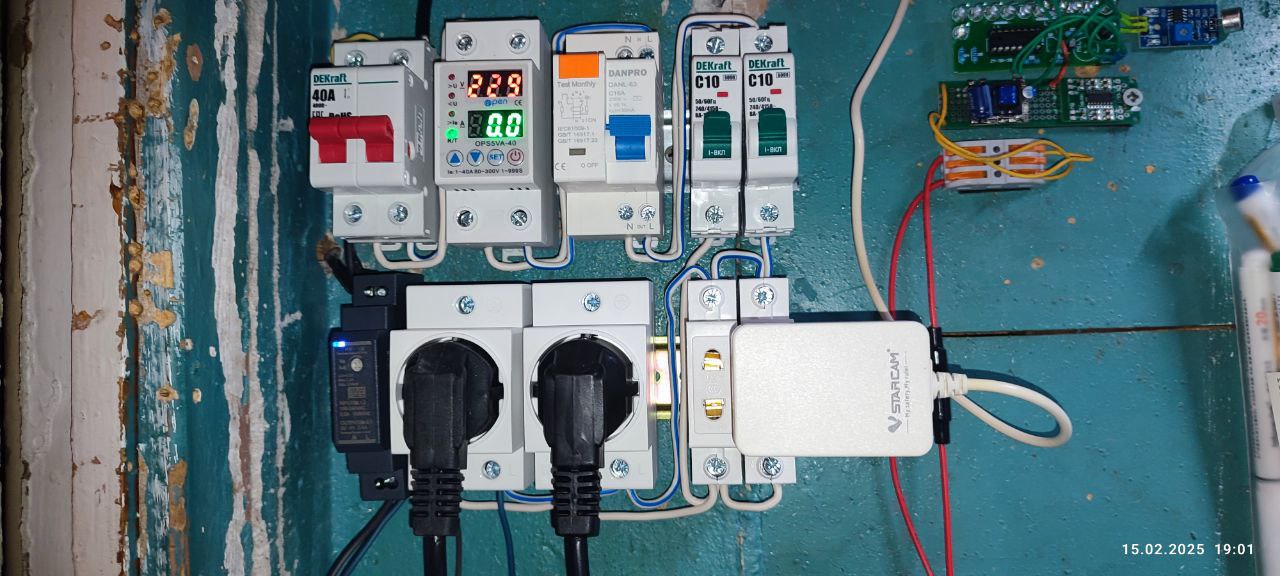

В общем замутил себе такую электрику в лаборатории. Кто помнит вопрос про амперы, тот помнит. Вот по УЗОшке - заземления в квартиру ессно не заведено, нужна ли она?
В общем замутил себе такую электрику в лаборатории. Кто помнит вопрос про амперы, тот помнит. Вот по УЗОшке - заземления в квартиру ессно не заведено, нужна ли она?
Комментарии: 69
Elektrougli
сороковка - на кой ляд у тебя стоит?
Alex
Это просто рубильник тупо. Какая разница на скока он?
Elektrougli
ладно ладно, попадешься мне
Alex
Я не трогаю рубильники, не включенные мной. В качестве рубильника можно и автоматы юзать, да. Но у меня в схеме узо, не диф, а автоматы после узо должны стоять. Потому поставил на входе рубильник - обесточить лаб, когда надолго уезжаешь
Elektrougli
судя по расположению проводов - расположил бы это все вертикально, меньше провода ушло бы
Alex
И кверх ногами приблуды на дин вешать? Нет, я эстет.
Elektrougli
вверх ногами? у тебя зигзагами провода от одного к другому, эстэт)
Alex
Ну так если вход сверху а выход снизу.
Elektrougli
так и расположил бы сверху автомат и т. д. вниз
Alex
Горизонтально красивше. И реле - шею ломать на бок что бы
Elektrougli
не согласен про красивше.
Alex
Верх вкыл, низ - выкл. Как же в право вкыл влево выкл?
Elektrougli
компактнее - да. Но торчащие провода - пиздец
Alex
Где торчит?
Elektrougli
прикручиваешь горизонтально 8 реек. И на каждую свой прибор. Провода - короткие из прибора в прибор. Что не понятно?
Alex
У меня дины горизонтально и из прибора в прибор.
Elektrougli
они соприкасаются друг с другом
Alex
Нарезать
Elektrougli
да
Alex
Три сиськи - зачетно. Четыре - это извоащение! Кто соприкасается, пластмассовые корпуса? Ну и что?
Elektrougli
провода никаких перехлестов или соприкосновений не должно быть. Нагреется - изогнется и кз, пыщь пожар, трупы, пепел
Alex
Они в изоляции. Медь одножильная 2х2.5
Elektrougli
пвх
Alex
Для 6А и так перебор
Elektrougli
все говно, переделывай
Alex
Короче, доебацца не к чему. Я так и понял, спс Автоматы на 10, скоро на 6 приедут. Больше мне в лабе не надо на электронику, и то это с запасом.
Elektrougli
https://t.me/ru_ASUTP
Alex
И релюха на 6 настроена
Elektrougli
почему не в щитке с закрывашкой? где хотя бы кусок гкл от прямого огня, которым любят гореть узм и автоматы?
Alex
В двух словах, говно немсчитается, и кроме геометрии в пространстве. Что не так?
Elektrougli
https://t.me/ru_arduino/2287960 где огнетушитель порошковый в кадре под щитком?
Alex
Не надо уж. Сгореть все может, синим пламенем Про щиток думаю. Пока наслаждаюсь своей работой. Для себя же делал.
Elektrougli
щиток обязателен
Alex
Огнетушитель не сработает когда надо. Не, я так то не электрик.
Elektrougli
от кратковременных искр и пламени защитит
Alex
Каких искр? Паяльник да осциллограф?
Elektrougli
в вс соседей тушил огнетушителем, который валялся десять лет от неисправности в этих твоих модулях
Alex
Там всё исправно.
Elektrougli
ладно, ты молодой, от 80% ожогов тела не помрешь
Aleksandr
смотри и прифигиваю. Выход с УЗО или дифа идет на два автомата С10....и никто не видит тут гребанного косяка? можно я матом напишу - ВЫ КАКОГО ХУЯ НОЛЬ РВЕТЕ???? если так то нужно ставить ОДИН АВТОМАТ, или если подводка не TM-C-S, тогда ОДИН СДВОЕННЫЙ АВТОМАТ. Просто промоделируйте варик - перегруз или КЗ, Фазный автомат чуть более грубой настройкой, они и с одной партии полюбому чуть чуть но разные - и вот при перегрузе или КЗ у Вас вышибает автомат в НУЛЕ....класно да? Вся схема и все что к ней подключенно висит под фазным потенциалом.
Alex
О, это уже по делу. Тоже про ноль думал.
Aleksandr
И да если в доме нет заземления тобишь PE проводника то УЗО просто ОБЯЗАТЕЛЬНО
Alex
Так, да?
Elektrougli

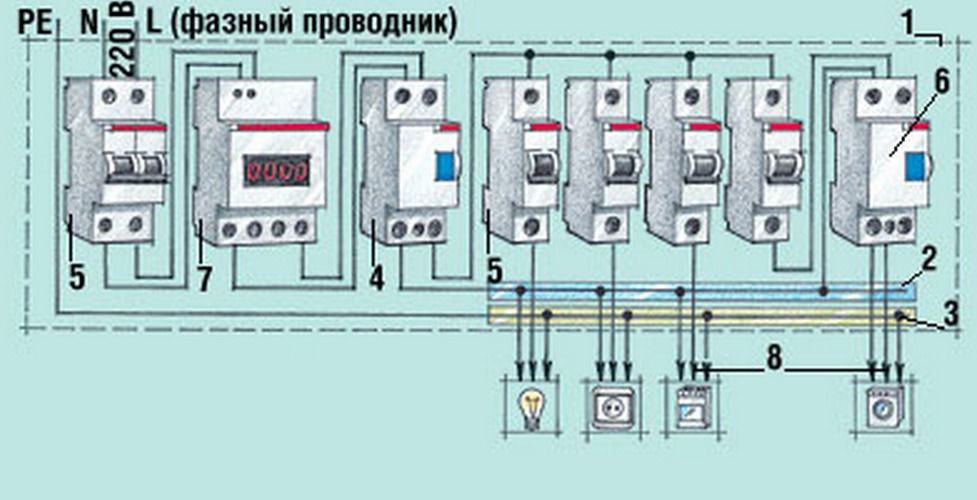

ты по этой картинке делал?
Alex
Да я не спорю. Но ноль лучше тоже рвать, одновременно с фазой если. А то утечешь по нулю
Ensem
нахуя
Ensem
порвёт тебе пробку на ноле, тронешь плиту и здох
Aleksandr
ну не сдох, но епнет только если ногами на мокром бетонном полу тогда да...милиампер 50-100 и привет
Alex
Короче чо ноль убрать с разрыва? Что бы епнуло
Alex
Нет.
Alex
Нах картинки чо там сложного?
Ensem
почему людей долбанами нельзя называть... ты б хоть шарагу закончил чтобы в чате говорить ну ничего не понимаешь, зачем лезть в сеть то... что это за иммитация безопасности
Alex
Узо срабатывает на землю. Земли нет. Зачем узо
Ensem
Датчик контроля ноля (сфазированности) и байпасный ноль(TN-C-S) или разделительный тр-р(TT) вполне нормальная практика если ты его не мешаешь в какие-то перди мкд. но между потанцевалом земли тр-ра и твоим нолём будет потецевал вольт 30
Aleksandr
Также обязательно помоему использование сдвоеных атвтоматов, тут точно не помню нужно ПУЭ курить
Region0123
А микрофон зачем, кто шумит, того током лупасит ?
Bulochka
для общего нуля, очевидно, там же земли нет))
Region0123
То есть если кто то за матерился ( например током стукнуло, тогда подключается псевдозаземление ?
Aleksandr
у Вас будет дома играть грустная музыка. но Вы ее уже не услышите.
Ensem
убрать мусор этот и поставить разделительный тр-р если мозги себе полюбить охота и лампочку ограничитель бабахаXD
Bulochka
ога
Argentina
с нуля автомат убери, а в остальном нормально
Aleksandr
разделительный класно на лабораторном столе под одельную ОДНУ розетку, туда отельный ОДИН прибор и все.
Aleksandr
или сдвоеный поставь
Argentina
ну можно, но бессмысленно
Alex
Как это сдвоенный в данном случае?
Argentina
который обрубает сразу два контакта
