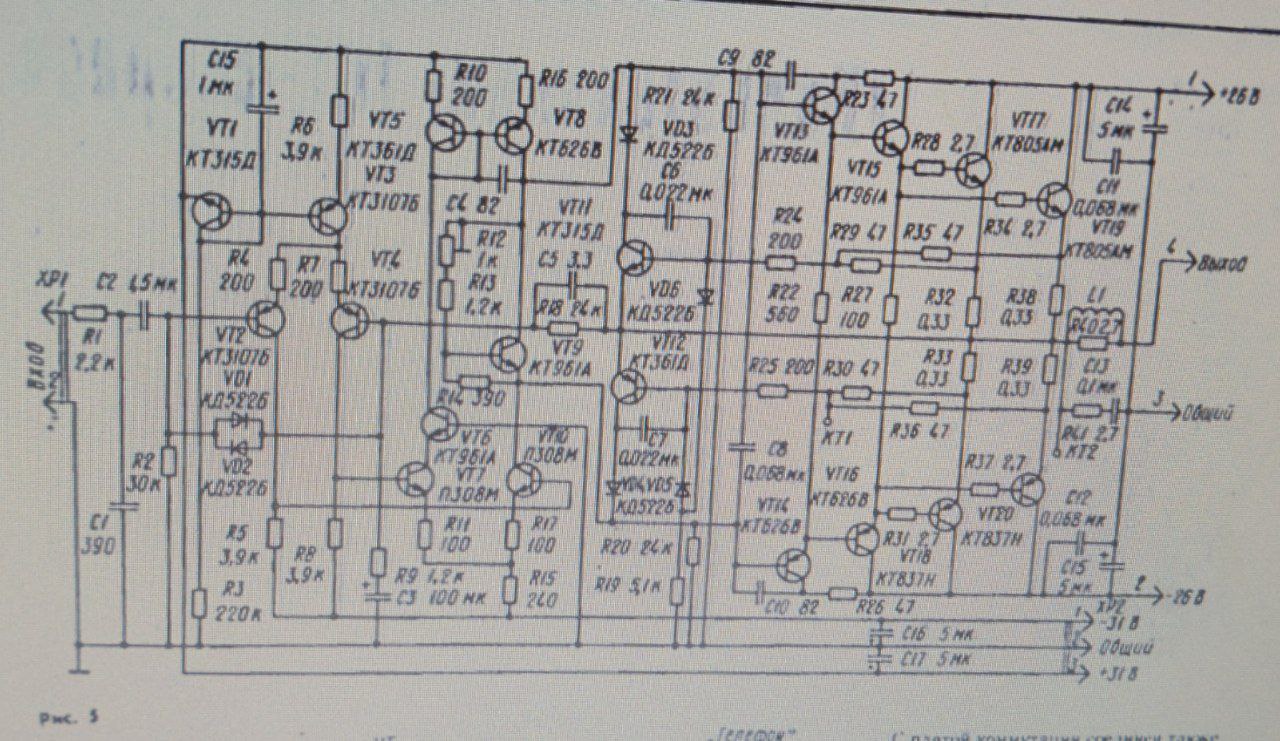

Всем привет занимаюсь ремонтом усилителя радиотехника у 101 первой ревизии 83 года и проблема такая не настраивается ток покоя он должен быть 40-50 мА но выше 13 мА не поднимается обнаружил 1 проблему на коллекторе vt9 напряжение 1 вольт а должно быть 1.8 при чём напряжение на базе и на эмиторе в норме в чём может быть проблема ?
Комментарии: 4
Andrey
А покрутить R12 - какая реакция. Ну и какое напряжение на его эммитере?
Ayzek
Пробовал регулируется ток холостого хода с 3 мА до 13мА напряжение на эмиторе выставил -1.2 как и должно быть при вращении r 12 и выставление на базе напряжение - 1.6 на его эмиторе напряжение становится -2.2 а на коллекторе 1.6 как должно быть Там допуск напряжение должен быть не больше +-10 %
Andrey
Напряжение на базах VT7, VT10 одинаковое?
Ayzek
На базе vt 10 -26 вольт на 2 рабочем канале напряжение тоже -26 по этому думаю так и должно быть
