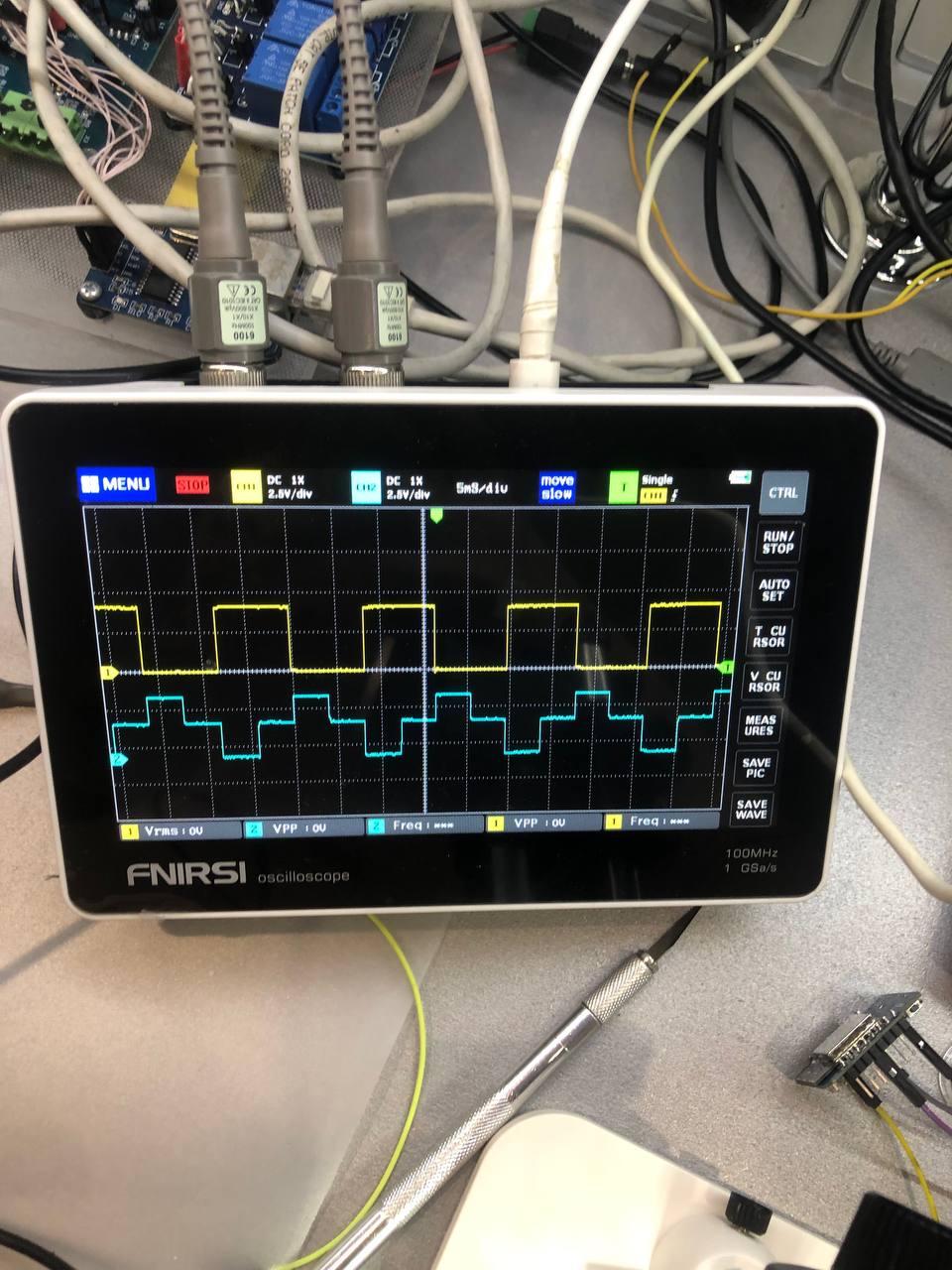

Доброго времени суток и хороших выходных, уважаемые радиолюбители! Подскажите пожалуйста как можно сформировать сигнал, который на осциллографе голубого цвета ?
Доброго времени суток и хороших выходных, уважаемые радиолюбители! Подскажите пожалуйста как можно сформировать сигнал, который на осциллографе голубого цвета ?
Комментарии: 16
Evgeniy
Двуполярное питание и шим?
Maksim
Этот сигнал формируется на ножке микроконтроллера. Так что скорее всего тут только шим, но не представляю как сформировать эту ступеньку между высоким уровнем и низким, не похоже, что среднее значение формируется с помощью шима
Lmx2315
Надо на выход микроконтроллера поставить делитель из резисторов, а потом повторитель на операционном усилителе, в самом микроконтроллере выводить по очереди ноль, смена состояния ноги на вход, смена состояния ноги на выход , единица.
Maksim
Понял, спасибо. Но китайцы как то это реализовали только с помощью контроллера, с ножки мк уже такой сигнал идет, вот интересно как это так может быть
Lmx2315
Если цап встроен, то будет прям с ножки идти.
Evgeniy
Цап, но не во всех мк он есть
Maksim
Вроде никакого цапа нет, единственное, что на этой ножке есть интерфейсы LED и COM, судя по китайскому даташиту это для управления светодиодными матрицами и вряд ли это играет роль в данном случае
Lmx2315
Может всему чату рассказать про название мк или даташит выложить, чтобы мы тут в угадайку не играли.
Maksim
Ща будет
Anonim
Подозрительно
Maksim
Этот сигнал формируется на 13 ноге Не вирусняк, не ссы)
Evgeniy
Контроллер светодиодной матрицы, нахера он тебе?
Maksim
По факту это обычный МК, но отчасти заточен под управление светодиодными матрицами. Я его достал из электронной курилки, к нему же был подключен lcd дисплей у которого 2 общих вывода и остальные выводы зажигают различные картинки на дисплее. Но чтобы управлять жидкими кристаллами в экране нужно подавать синфазный шим, по сути менять полярность имитируя таким образом переменный ток. Все получилось запустить, но вот с завода китайцы сделали немного другой алгоритм работы поэтому интересно повторить именно такой алгоритм
Evgeniy
Поставь делитель из двух резисторов на выход ноги одинаковых, будет тебе 5 2,5 и 0
Andrey
Как тебе сказали, на вывод подключить делитель. Устанавливаешь вывод как выход (output)- тогда 0 и +5В, в зависимости, что подашь на него. Делаешь вывод как вход (input), будет половина напряжения, то есть 2.5В (третье состояние).
Maksim
Понял, спасибо большое
