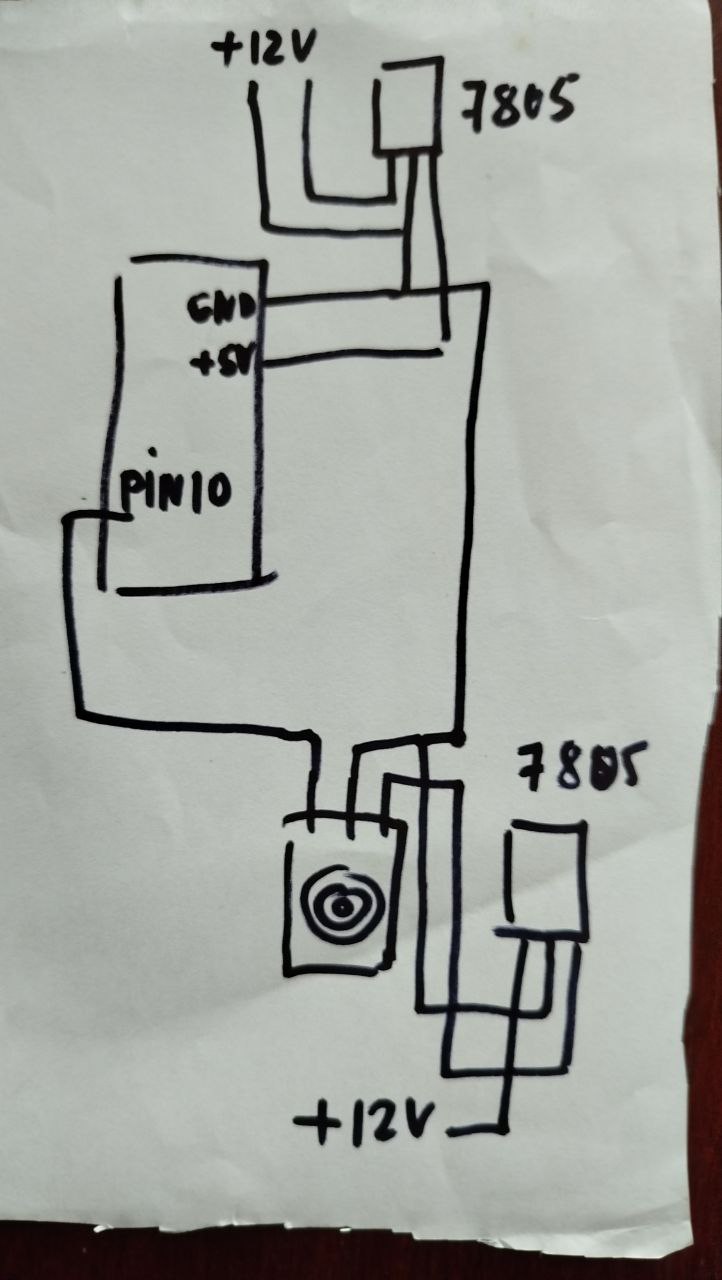

Приветствую. Может кто подсказать. Есть сенсорная кнопка подключенная к ардуино. Питание у них разное. Когда ардуино отключена и при этом активировать кнопку, ардуино начинает запитываться через пин. Как этого избежать?
Приветствую. Может кто подсказать. Есть сенсорная кнопка подключенная к ардуино. Питание у них разное. Когда ардуино отключена и при этом активировать кнопку, ардуино начинает запитываться через пин. Как этого избежать?
Комментарии: 8
Denis
Поставить обратновключенный диод и со стороны ардуины подтяжку резистором к её плюсу.
Anonim
А можно ещё подробнее для тех кто в танке.. Спасибо
Denis
Выход кнопки на катод диода, анод к входу ардуины. К нему же резистор килоом на 10 на плюс питания ардуины. Логический ноль от сенсорной кнопки проходит через диод на ардуину. Логическая единица не проходит и не даёт питания ардуине. Но если ардуина под питанием то снятие логического ноля даст нам логическую единицу при помощи резистора подтяжки.
Anonim
а диод зачем?
Nick
Схему в студию
