У тебя там гибрид какой-то Говно схема ее щас разнесут нахуй тут У тебя выход в двухтактном а классе Это будет обогреватель Сделай и второй выходной каскад с ПНП и нпн транзистором А не вотэто И такого резистора на 5вт мало будет думаю Хотя хз
да нет, все как раз так как надо, и ничего не надо в нем менять, как предлагалось. Npn транзистор в выходных каскадах применяют не от хорошей жизни. При всех равных условиях, npn транзистор технологически изготовить проще. Поэтому они как правило мощнее/дешевле равных им pnp транзисторов. Отсюда и такие схемные заморочки.
Любой усилилитель, кроме класса D будет печью.
А так по выделяемой мощности он ничем не будет отличаться от pnp транзистора. Тот же самый ток через динамик, то же самое напряжение в линейном режиме.
Да оно.
Ты раньше видел схему или по Гуглу нашел? Ну я не находил нормальных схем транзисторных, поэтому решил это делать.
Мини Дорофеева делал раньше, но не завелся, видимо был палёный ОУ, после чего трансы погорели, и я короче забросил
Комментарии: 26
Bogdan
А класс гагашка
Pan
Какой а класс
Bogdan
А бля
Pan
Это аб чистый
Bogdan

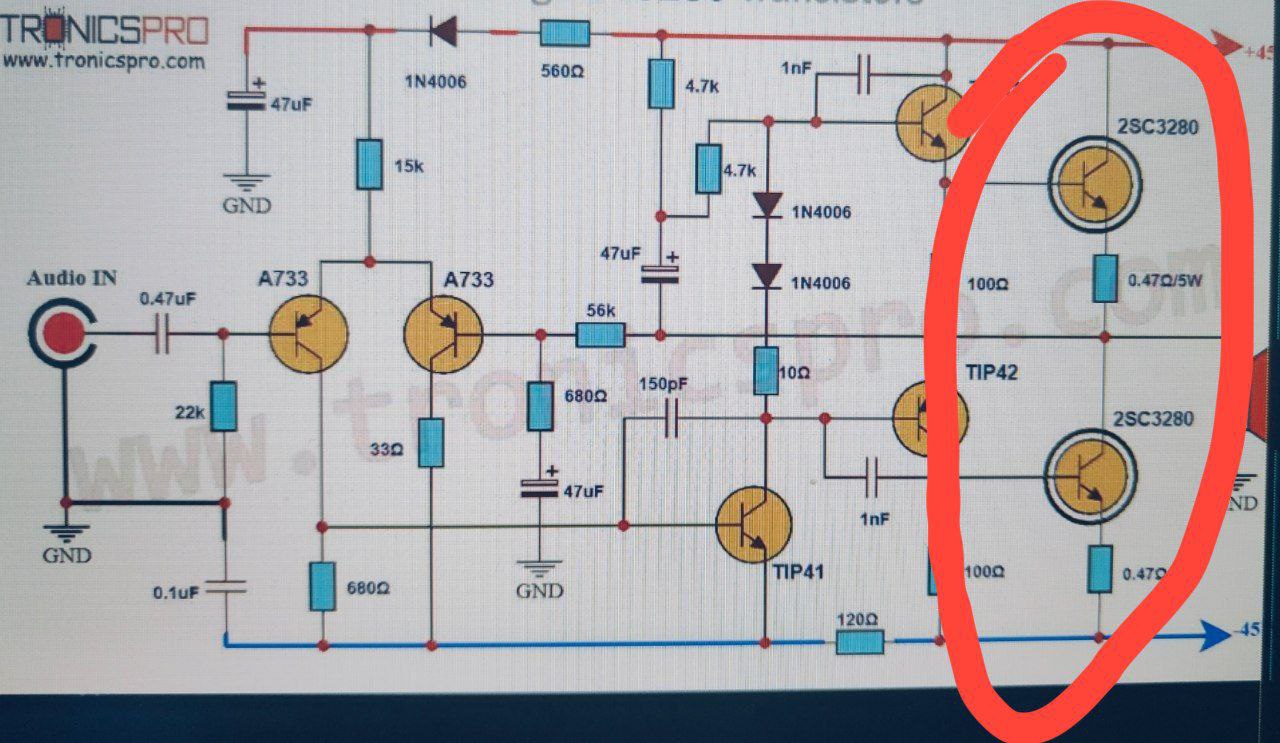

У тебя там гибрид какой-то Говно схема ее щас разнесут нахуй тут У тебя выход в двухтактном а классе Это будет обогреватель Сделай и второй выходной каскад с ПНП и нпн транзистором А не вотэто И такого резистора на 5вт мало будет думаю Хотя хз
Andrey

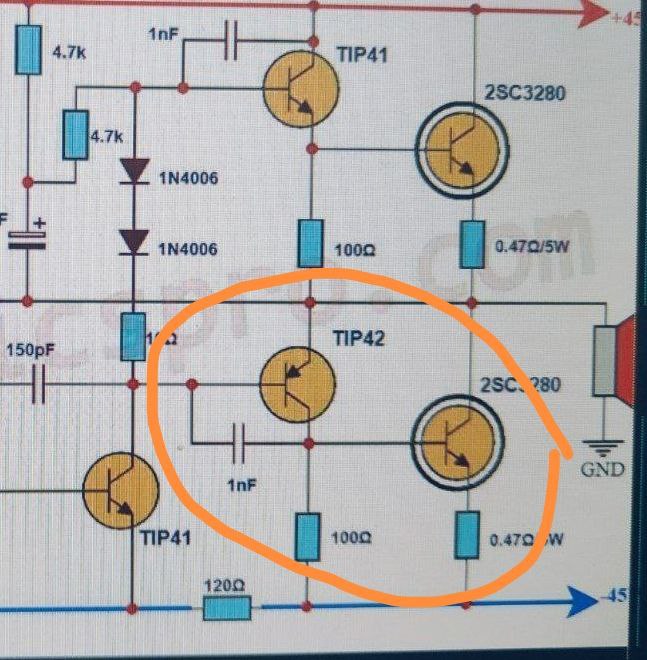

Прежде чем такое советовать, для начала загугли что такое "Составной транзистор, схема Шиклаи".
Unsupported
Что не так с этим каскадом? Очень похожая схема в автоусилителях встречалась
Andrey
да нет, все как раз так как надо, и ничего не надо в нем менять, как предлагалось. Npn транзистор в выходных каскадах применяют не от хорошей жизни. При всех равных условиях, npn транзистор технологически изготовить проще. Поэтому они как правило мощнее/дешевле равных им pnp транзисторов. Отсюда и такие схемные заморочки.
Lowed
Ох уже эти усилители Вся электроника делится на 2 группы, усилители, и все остальное
Pan
Там ещё всё ламповое отдельно )
Rus
Наверное скорлупу от яиц не выкидываешь, через блендер пускаешь и обратно в еду?
Bogdan
Это печь будет
Andrey
Любой усилилитель, кроме класса D будет печью. А так по выделяемой мощности он ничем не будет отличаться от pnp транзистора. Тот же самый ток через динамик, то же самое напряжение в линейном режиме.
Anonim

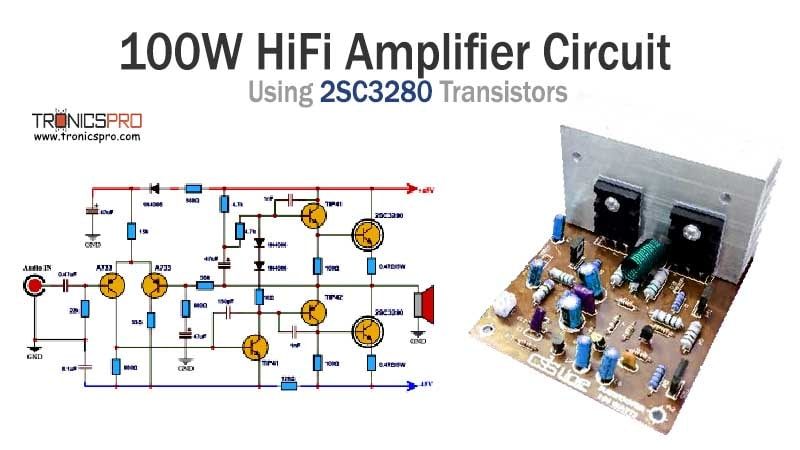

100 ватник на биполярных.
Pan
Дооо Ну а что, дорого богато, здоровые транзы. Я его дай бог на 10 гонять буду
Anonim
Там двухполярное питание 45в 2 ампера. ) Если надо 10 качественных ватт, хотя и это hifi, есть и другие схемы. Хотя бы там же на сайте откуда схема.
Pan
Да оно. Ты раньше видел схему или по Гуглу нашел? Ну я не находил нормальных схем транзисторных, поэтому решил это делать. Мини Дорофеева делал раньше, но не завелся, видимо был палёный ОУ, после чего трансы погорели, и я короче забросил
Anonim
Видел. Сохранял. (хз зачем), И снова открыл. но непонравилось что нету характеристик.
Pan
Я за большие транзисторы 6 или 12 баксов в магазине отвалил
Anonim
Если уже взяли комплектующие, его бы и собирали.
Pan
Я и собираю
Pan
Если знаешь что по схемам таким подскажи буду оочень благодарен
Anonim
Колонки, наушники?
Anonim
Или она же на отечественных https://ldsound.info/ultralinejnyj-usilitel-klassa-a-rasshirennaya-versiya/ 6 ом 10 ватт. на опорной частоте THD = 0,0065% https://ldsound.club/threads/odnotaktnyj-tranzistornyj-usilitel-klassa-a.2019/ Он же, детальнее. http://soundfi.blogspot.com/2018/04/jlh-1969-amplifier.html Там же на сайтах есть много схем.
Pan
Спасибо большое, век не забуду
Anonim
Зачем по гуглу, адрес сайта прямо на схеме. )
