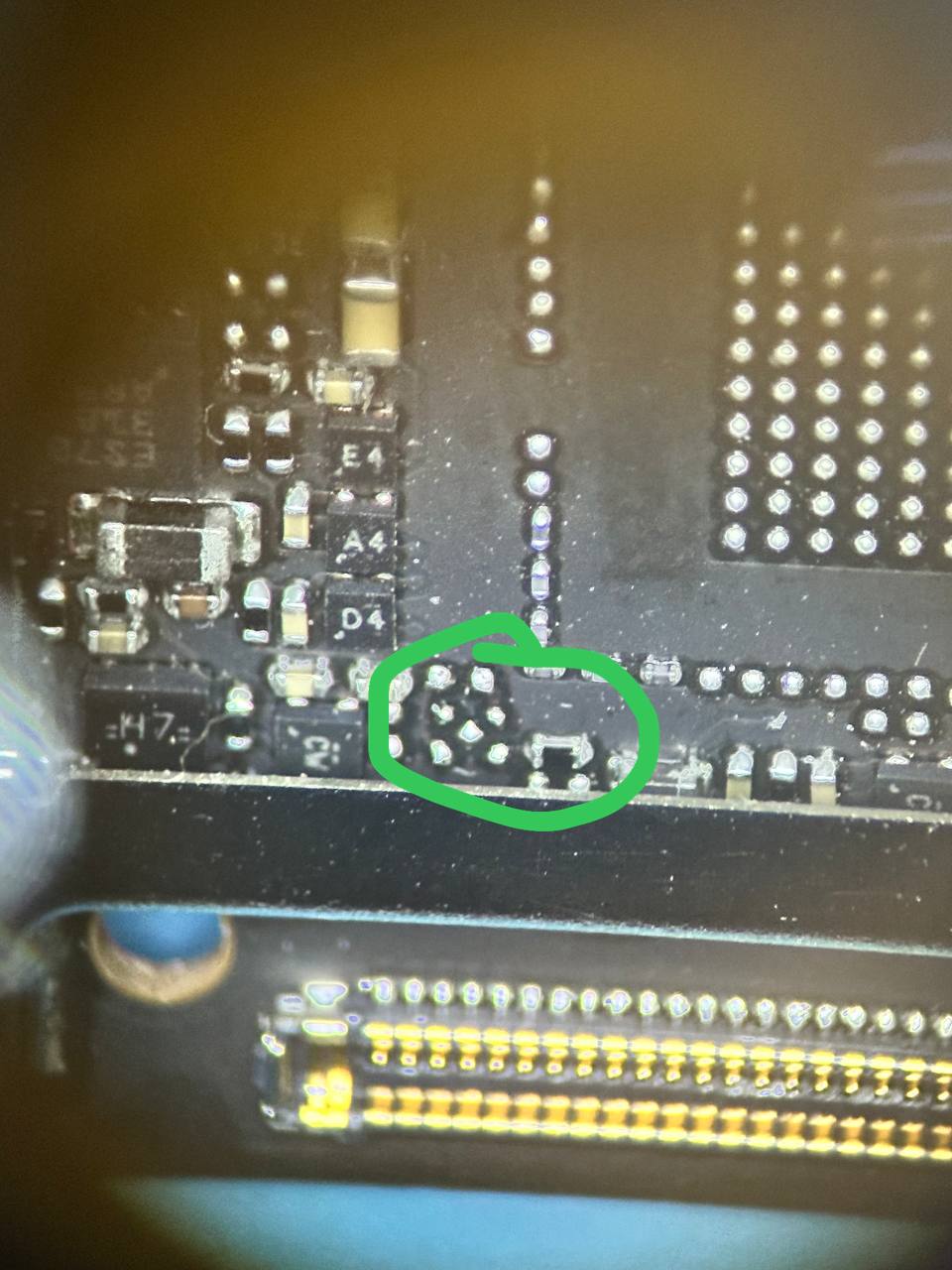

Говорят работала , плата чистая , схемы нету только боардвю . Изначально не было изображение поднял 3.3 изо появилась без подсветки , оказалось еще был обрыв на плате 5в , теперь есть изо и подсветка но почему-то трекпад и клава не работает , питания присутствует 3.3,5, 1.25 , пытаюсь найти сигналы шины по боардвю 7нога на кз но кроме резистора никуда не идет , а на 8й ноге 10ом Если есть у кого плата на разборе купил бы )
Комментарии: 11
Victor
Работала до падения\удара кулаком вероятно? Вынимали бы вы инфу, пока оно шевелится)
Suhrob

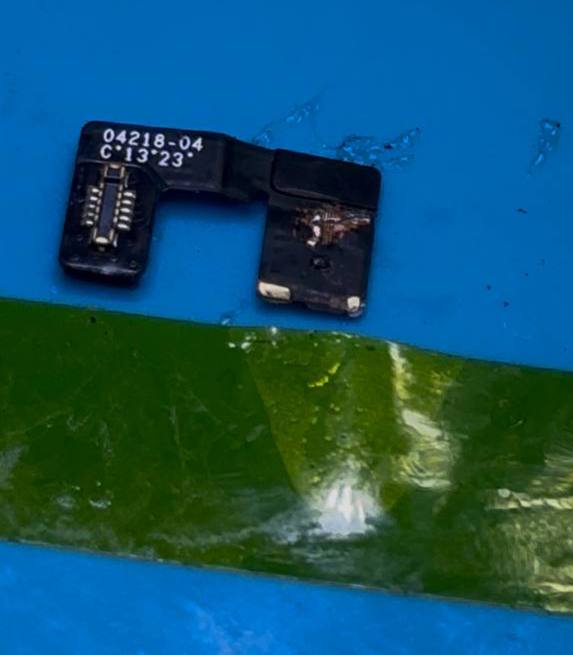

В один момент вай фай перестало ловит , отнесли другой сервис и после них все пропало , следи пайки и залития не было , а что я делал выше описал. А еще был порван датчик холла Восстановил дорожки вроде работает И включился так , не может же быть из-за прошивки ?
Repair

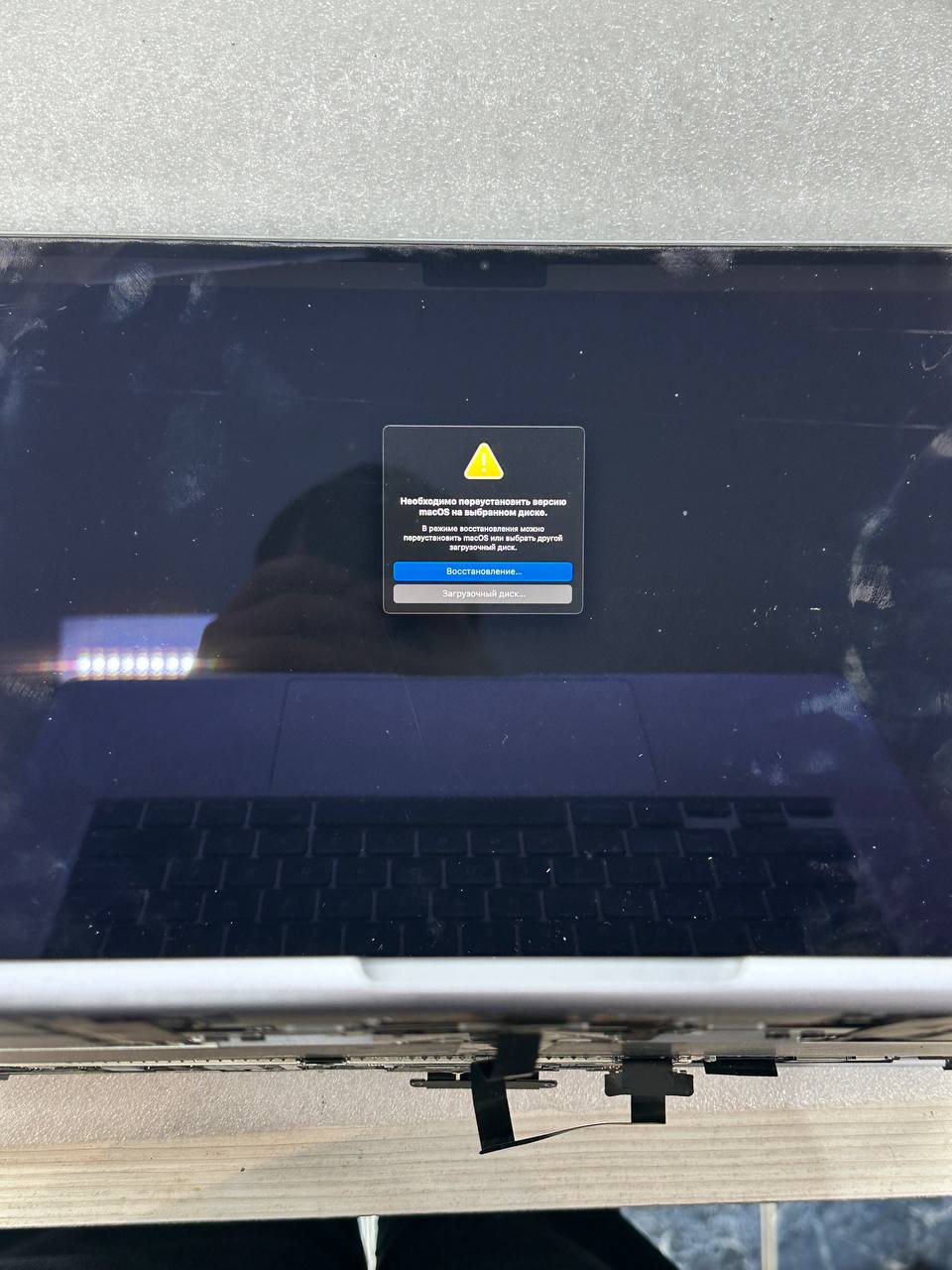

С этого состояния достаточно просто перезагрузится
Victor

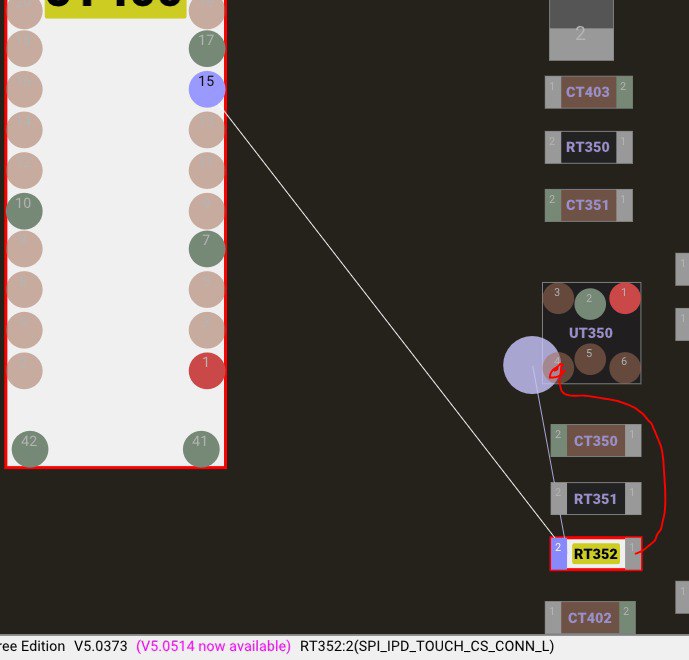

...CS_CON_L - Оно и должно быть в низком по идее. clk соседняя нога Тут ещё вопрос к знатокам, без живого датчика холла будет трек работать? С него сигнал вроде какой-то должен быть.
Suhrob
Реагирует уже на закрытие и открытие , восстановил дорожки
Victor
Там еще на трек сигнал активации вроде был отдельный
Suhrob
Вот теперь да , посмотрю внимательно еще раз
Victor
Качните схему тут в группе от 03285. https://t.me/mobility_laptop/114258 Вероятнее всего распиновка трека там +\- совпадает. Открывать в FlexBV. Там дороги подписаны.
Suhrob
таки делал О спасибо ))
Victor
На живом 03285 только что померил 0.45v на диодной прозвонке там
Suhrob
Ну щас есть вайфай У меня если это нога действительно IPD_Touch_CLK_con никуда не идет кроме резистора который на массе сидит
