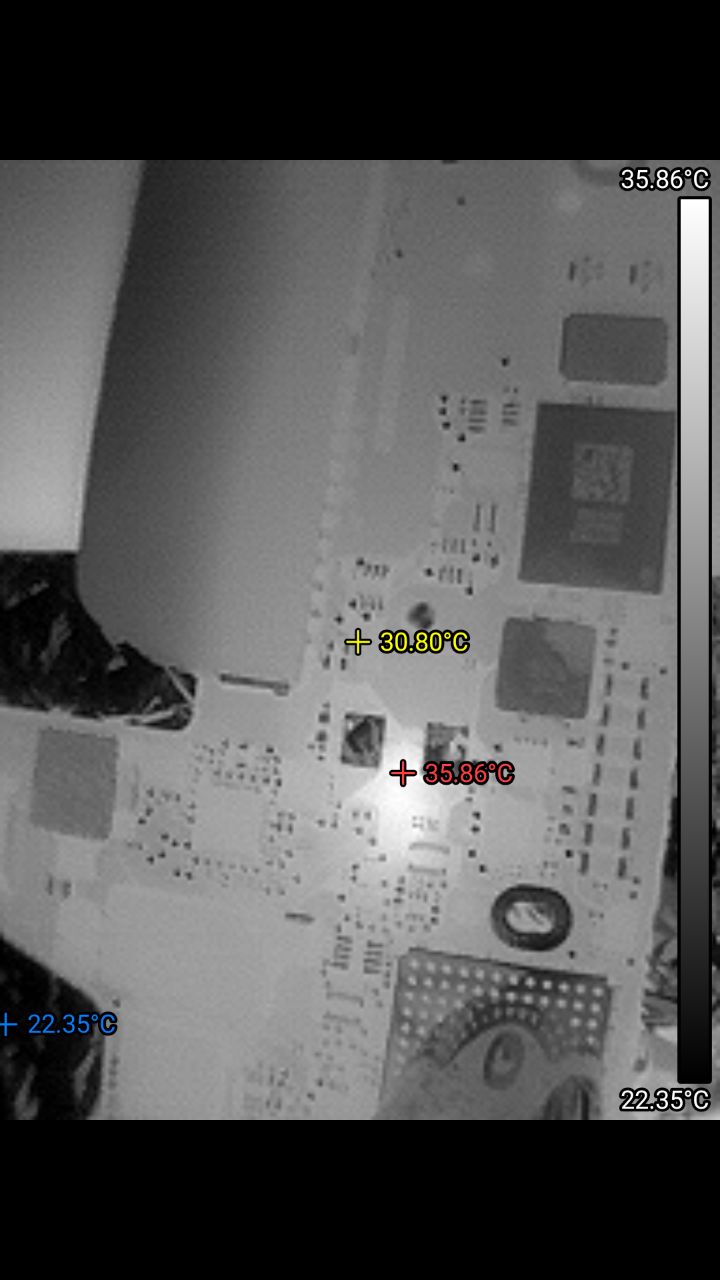

Нужна помощь зала, уже голову сломал. А1708, кз по линии pp3v3_g3h. Точнее около 4 Ом. Снял резистор r6999, кз со стороны 2 вывода. При подаче напруги с лбп в эту линию греется полигон на фото, это под катушкой L7690. Это крыло со стороны разьёмов type-c. На этом крыле снял резисторы r3000 и r3001, снял датчик закрытия крышки, вроде как на этом крыле больше pp3v3_g3h никуда не идёт. Как найти кз?? Да, при нагревании сопротивление кз растёт до 20 Ом и более.
Комментарии: 6
Denys
PI3USB32324 со стороны ТВТ в схеме ее нет, проверить
Leshuq
ну на теплике ее в первую очередь как праваило вдно
Anonim
выглядит межслойным что-то. снимите катушку, может это со стороны выхода 3в
Mykola
а разве в тбт контроллер 3.3 не идёт? его иногда наглухо выносит к слову.
Sergey
А1708. Давал до 2а. Светится этот земляной полигон и провода. Снимать полигон и смотреть, что внутри?? Может есть другие идеи??
