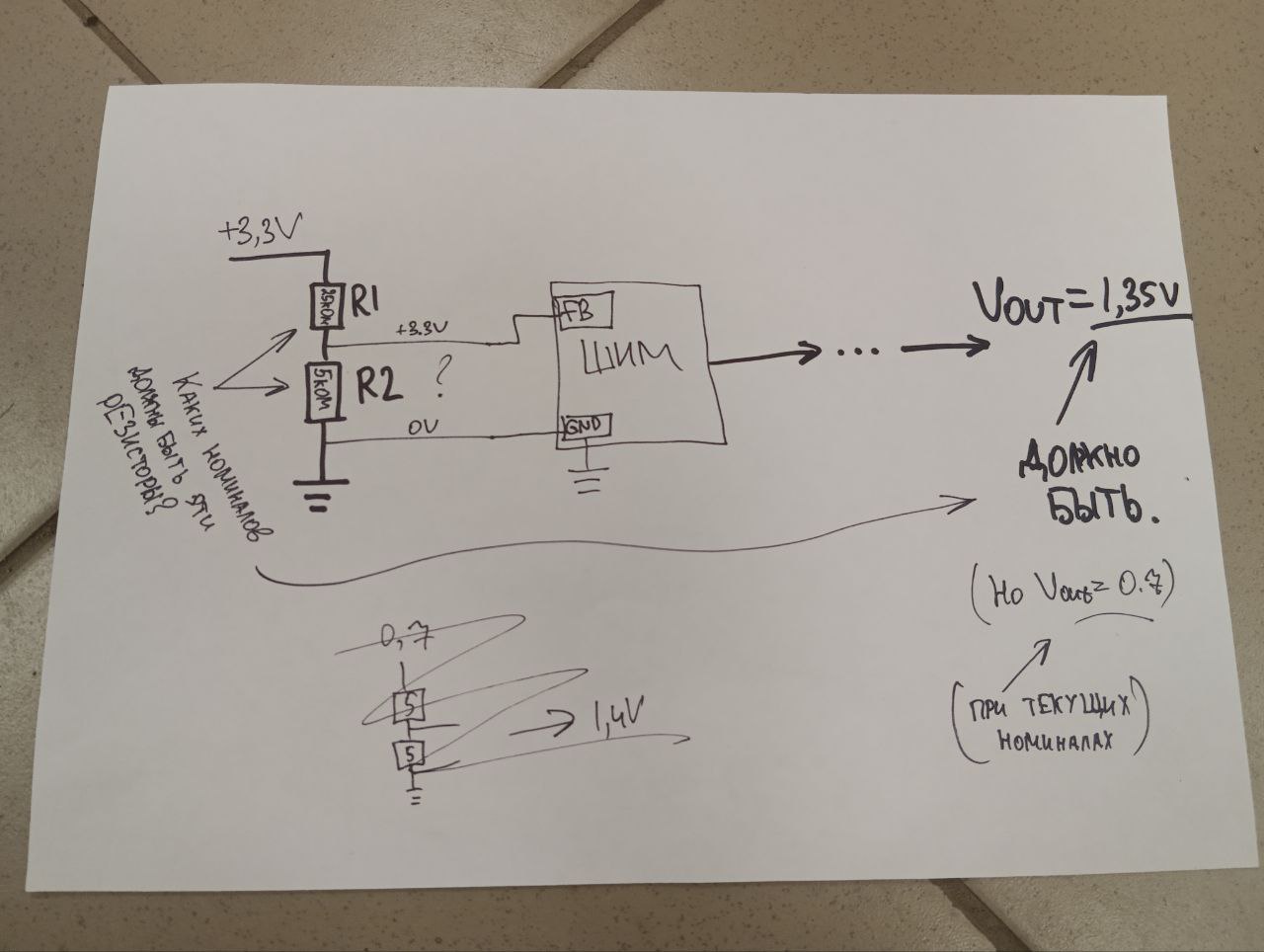

Ребят, чёт туплю с математикой, надо разобраться с номиналами резисторов, если опорное входное напряжение 3.3в, а на выходе с ШИМа 0.7, а должно быть 1.35 Короче видеокарта GTX 1650, уплыли номиналы, уже заменил ШИМ раза 3 - все равно на выходе 0.7 вместо 1.35, я логику понимаю, что ШИМ выравнивает напряжение опорное и обратной связи, за счёт этого меняется Vout При текущем раскладе 0.7 на выходе (R1=25k, R2=5k), надо чтоб было 1.35, буду рад помощи
Комментарии: 10
Mykola
а шим то кто там стоит? в даташит ему бы поглядеть я думаю стоило бы или в схему от другого аппарата если под ваш нету, по идее ж все типовое
Ivan

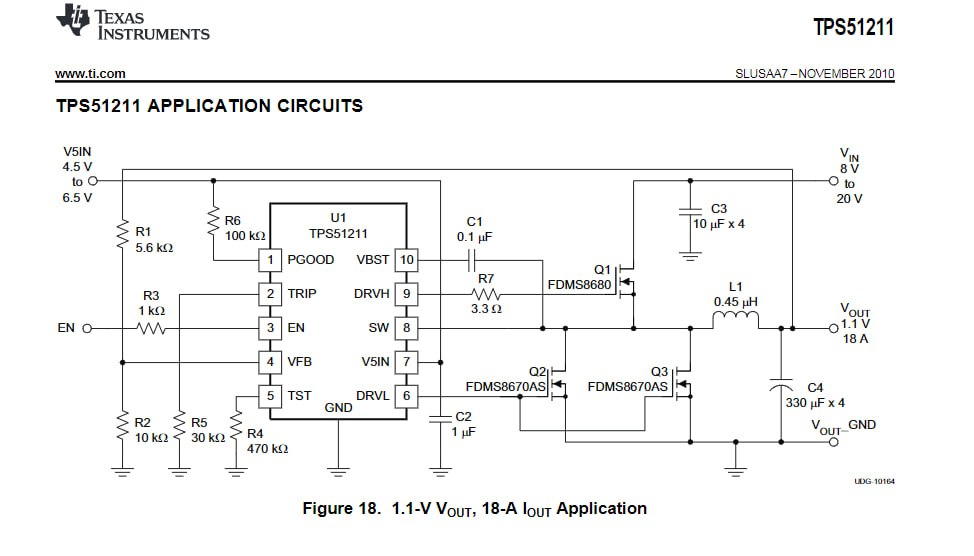

https://www.alldatasheetru.com/datasheet-pdf/view/396302/TI1/TPS51211.html TPS51211 либо GS 7212 либо up1537 аналоги моей. У меня вторая. Говорят, это то же самое, что и две другие у меня напряжение памяти 0.7 фиксированно висит, дело не в ШИМ, а в обвязке разумеется ни борды, ни схематик нет на плату, редкая видяха с обрубленным чипом каналами CD (обрубок от 2060, на деле 1650) ну и у меня само собой обвязка отличается, дело точно в этих резисторах, под микроскопом видно повреждения, да и 25 и 5 кОм как то странно. Поэтому на выходе 0.7
Mykola
я уже трохи сонный почти полностью, но читая даташит, страница16- 17, там формула расчета и там я так понимаю на выходное напряжение много составляющих влияет. Надо вчитаться хорошенько,
Ivan
а вообще да, не то нарисовал, не те резисторы так как с Vout оно не контачит без борды тяжело конечно, тыкаешь не туда, куда надо, надо тоже идти спать
Mykola
а искали схему борду с аналогичной микрухой?
Ivan
да, нет ничего подобного По сути, контроллер напряжения стремится к тому, чтобы опорное напряжение было равно измеренному выходному напряжению. Предположим, что опорное входное напряжение выше напряжения обратной связи. В этом случае контроллер напряжения попытается увеличить выходное напряжение. Предположим, что опорное входное напряжение ниже напряжения обратной связи. В этом случае контроллер напряжения попытается уменьшить выходное напряжение. Например, опорное входное напряжение зафиксировано на уровне 0,7 В, а два резистора обратной связи делят выходное напряжение на 2. Поскольку опорное напряжение должно быть равно напряжению обратной связи, выходное напряжение должно быть 1,4 В. Если мы удвоим сопротивление между Vout и FB, контроллер напряжения будет иметь вход обратной связи 1,4 В, деленный на 4, или 0,35 В. В этом случае контроллер напряжения увеличит выходное напряжение, чтобы повторно выровнять опорное и обратное напряжение до 0,7 В. В этом случае выходное напряжение будет 2,1 В. вот что известно по поводу этого контроллера. У меня именно 0.7 на Vout, как в примере пишут но для начала мне б найти эти резисторы, что я разумеется буду делать завтра, а то сегодня все 220 вольт пойдут на память)
Mykola
я как то день монолитик курил даташит, подбирал резюки, в итоге еще раз ввнимательно вчитался докопался до кондерчика 0.1мф его поменял и шимка поехала
Ivan
было такое в цепи Vref у меня тоже, но LCRTester не рядом и уверен, что резюками подкручу всё как минимум керамика тут не пробита
Mykola
ну у вас я по даташиту так понял что влияет esr у выходных конденсаторов и куча всего еще что там в формуле указано, у него же r1 одной стороной идет на vout.
Aleksandr
А как у вас вышло что делитель к 3.3 подключен а не к выходному напряжению В даташнике формула должна быть Fb пин держит на себе обычно 0.7 вольт за счет изменения выходного напряжения Посчитайте резисторный делитель чтобы при входе 1.35 было 0.7 на выходе Расчет выходного напряжения производится по формуле: Vout = R2 ÷ (R1 + R2) × V1 Где, Vout – величина выходного напряжения, R1 – сопротивление первого резистора (гасящее плечо делителя), R2 – сопротивление второго резистора (съемное плечо делителя), V1 – величина входного напряжения. 6.8ком на верхний резистор 7.5ком на нижний Напряжение fb лучше чекнуть в даташнике, может быть 0.6 Во, вот у вас написано в даташнике typ vfb 0.704v, как раз с теми резюками что выше Я написал, должно быть идеально 1.35 Диагностику в принципе стоило начинать с изменений напряжения на этом пине Не думаю что настолько куда то уплыть резюки могли Может у вас нижнее плечо треснуло и vout сразу в vfb идет?
