Ни укого случайно нету такой схемы или подобной ,на импульсном реле.с коммутацией управляющего сигнала .Это насосная станция для канализации,там 2 насоса и три поплавка,один движок заклинил и при включении светится авария ,и работает первый насос.Но не реагирует на команды с поплавков,не отключается( Релюшки снимал все ,прозванивал катушки на них ,и менял местами,не помогло ,единственное не трогал импульсное реле ,не понял как его на месте проверить
Комментарии: 13
Stas

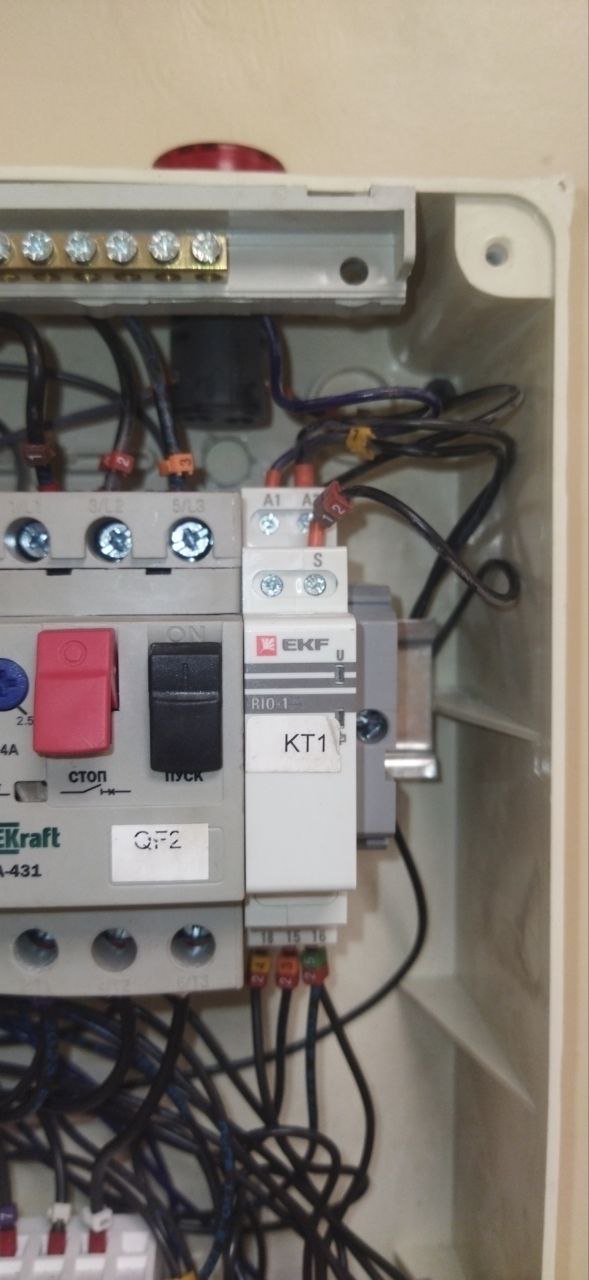

КТ-1 это что такое? Не реле уровня?
Geopolis78
Импульсное реле Rio-1.
Stas
https://www.meandr.ru/rele-impulsnye-rio1 Поплавок 1 включает реле, поплавок 2 выключает?
Geopolis78
Не знаю. Но вообще странно на поплавки импульсное ставить.
Mestnyy
Это импульсное реле ,оно работает в связке с обычными релюшками,там получается ,что при каждом включении включается другой насос ,как бы поочереди, а на релюшки приходит инфа с трех поплавков ,и я хз как это всё расключено и какая очередность срабатывания этой логики( Поплавки проверял ,работают . Но не срабатывает автоматика.Буквально вчера работало,насос заклинил и перестали срабатывать поплавки.
Ilya
Поплавки чаще всего настроены так: 1 основной насос, 2 основной + резерв, 3- два насоса + аварийная сигнализация.
Mestnyy

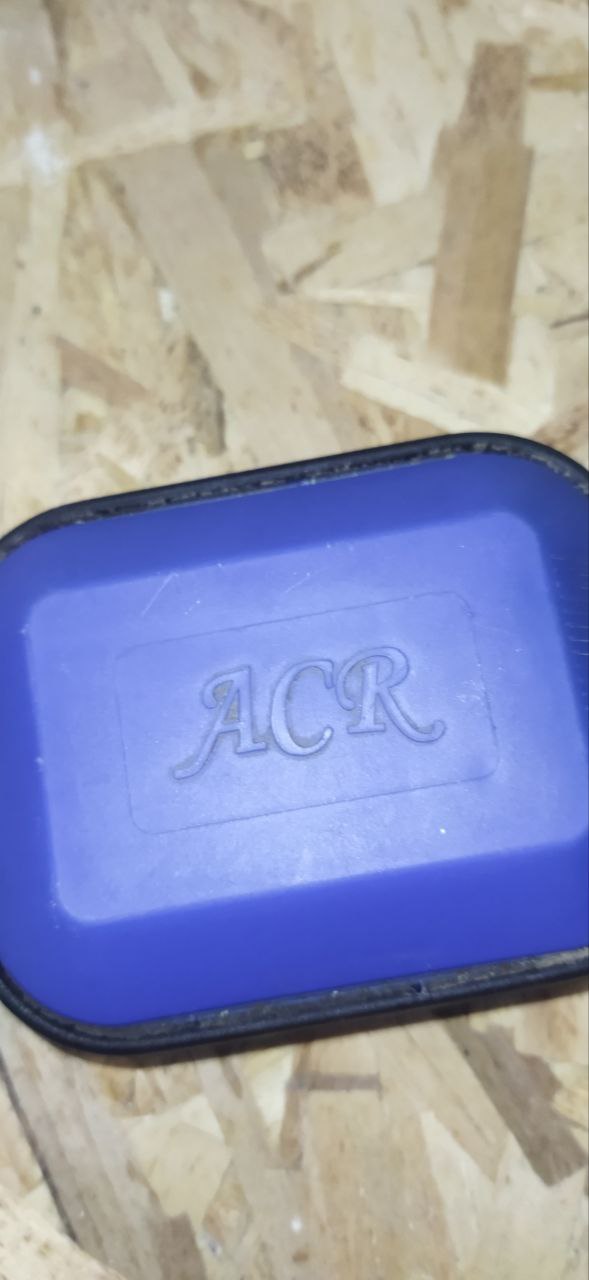

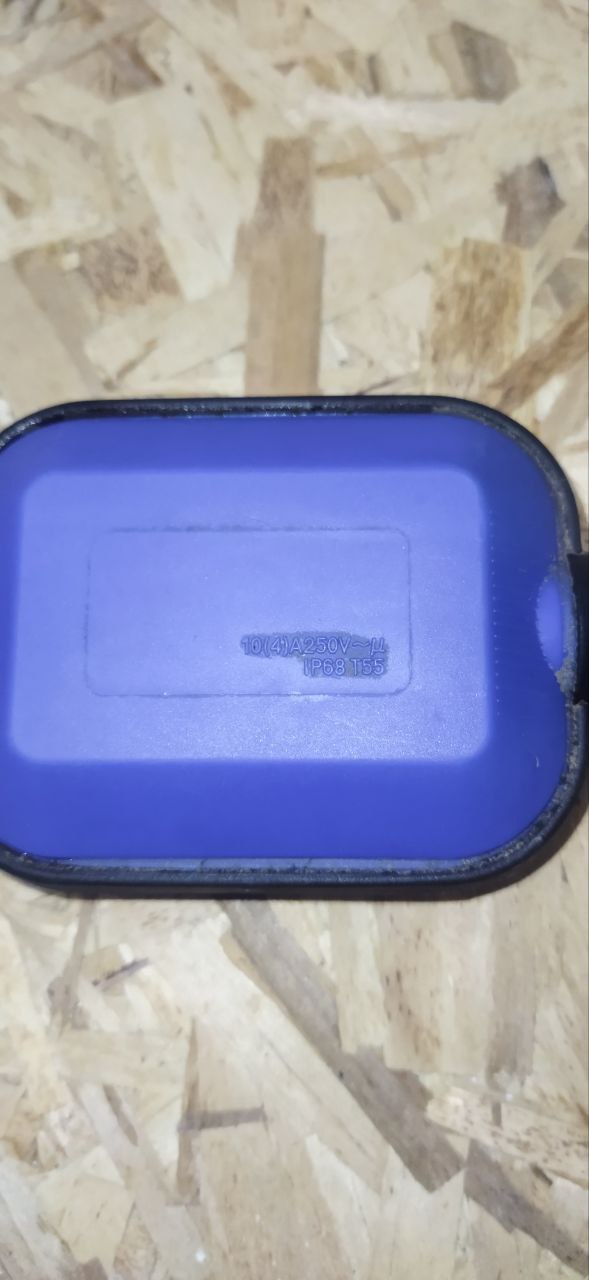

Да ,так и есть,спасибо уже разобрался , поплавки протекли за полгода,когда висит показывает на одних концах короткую а на других небольшое сопротивление,из за этого ,хватало сопротивления для отработки реле.
Vadim
Возможно, у вас не то реле. Звучит очень похоже на логику работы F&F BIS-419 в режиме D: https://tde-fif.ru/catalog/bis-419i
Geopolis78
Раньше то работало
Stas
Я такого не встречал, но как видно возможно такое https://www.meandr.ru/rele-impulsnye-rio1
Vadim
А причём тут РИО-1? Его в том щите нету.
Stas
КТ 1 подписано
Vadim
Это EKF А не Меандр
