Всем доброго дня, подскажите как быть. В щиток умного дома завели кабеля с 10 А выключатеелем таких 4 Подскажите можно ли их обьединять в общие шины N и PE или для каждой шины стоит выделить свои шины? общая суммарная нагрузка на щиток будет около 30 А Суть собрть умный щит с релешками на приводов отопления + релешки на управление светом + релешки на управление диодными лентами + там же используются блоки питания диодных лент буду рад советам, если может кто-то проконсультировать буду благодарен
Комментарии: 11
Alex
Лучше, конечно, распределить равномерно или логически на 4 линии и каждой свой автомат
Evgeniy
автоматы стоят от силового щитка идут в «слаботочный» просто опасаюсь можно ли обьединять или нет и стоит покупать отдельные шины под каждый кабель, там 4 кабеля и каждый нужно разделять внутри слаботочного щитка
Alex
30А по линии 12В так ведь?
Evgeniy
если про диодные ленты то они 24В проширстел кучу сайтов посборке щитов, но не видел там несколько кабелей на ввод вот и думаю на сколько черевато
Wrx
Всё норм , более чем ! 16 А на весь щит
Evgeniy

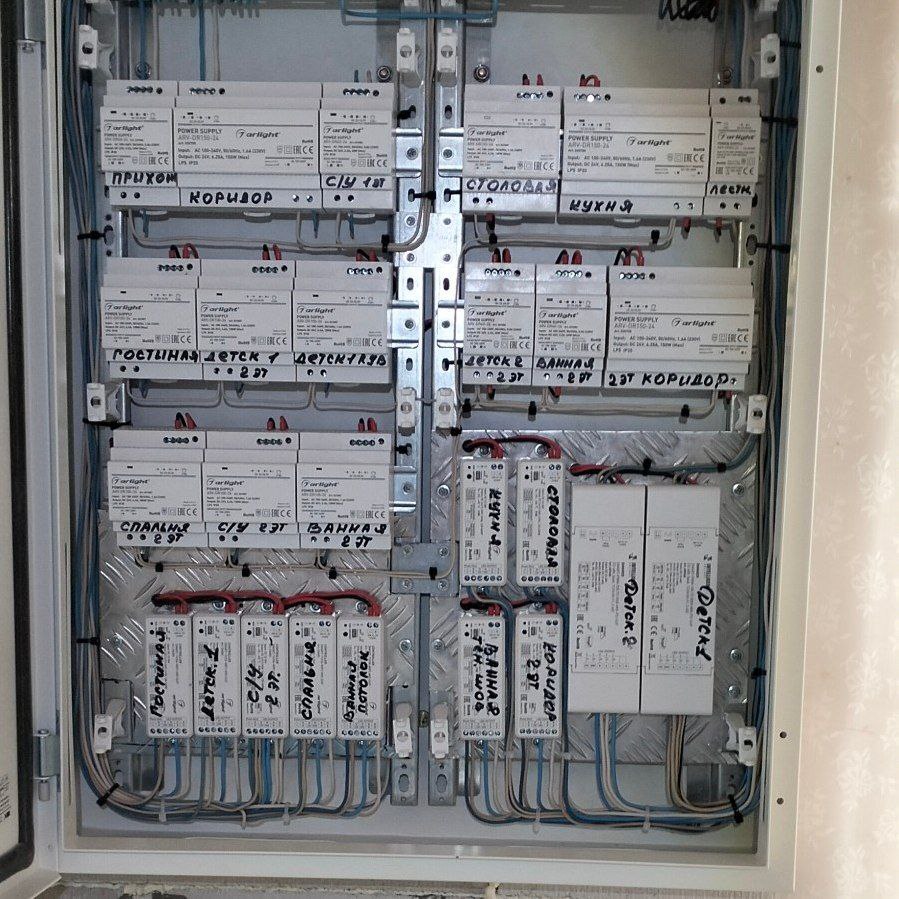

подскжаите,а есть какие правила по разводке кабелей на фото все красиво металические вставки для красоты или как крепления? , выше у вас все это на шинах ?
Doctor
По пусковому току не выбивает? Вообще вроде как не допускается прокладывать кабели/провода с одинарной изоляцией по металлическим основаниям
Geopolis78
Отекла у вас света на 30А? Участок в пол-гектара и дом в 600квадрат? В пределах щита вполне. Установочными проводами так и разводят.
Blokhin
Нарушение охлаждения источников питания.
Wrx
Ты с этой табличкой к заказчику подойди и попробуй рассказать , что тебе для трансов нужна электрощитовая ! А если серьезно, там куллеры с термо датчиками в верху
Blokhin
На фото их не видно было. Еще не разу не видел чтобы эти размеры соблюдались))
