Вопрос Выключатель 1. 2х клавешный простой И 2 выключателя проходных Как можно подключить чтобы подключить люстру и 6 точек . Чтобы когда ложишься в кровать можно было выключить все провода прокинуты 3х1.5 подскажите если схема какая
Вопрос Выключатель 1. 2х клавешный простой И 2 выключателя проходных Как можно подключить чтобы подключить люстру и 6 точек . Чтобы когда ложишься в кровать можно было выключить все провода прокинуты 3х1.5 подскажите если схема какая
Комментарии: 19
Sophos
Проходной и перекрестный выключатели гуглим. Ну или реле ставить и звонковые Но на люстру и точки все де отдельные лучше ставить. У вас проводка на один сделан. В общем без релюхи не получится кошерное управление
Aleksey
То есть 3 х жил достаточно
Sophos
3 жилы это под систему с олноклавишным выключателем. Если с реле то минимум двухклавишные можно поставить
Vadim
Оно да, но не думаю, что лишние несколько секунд задержки будут проблемой. :-) То есть выключатели у входа в комнату и у кровати. Одна клавиша управляет люстрой, вторая — остальными светильниками. Так?
Aleksey
Нет при входе 2х клавешный 1 на люстру 2 на точечный И два у кровати которые выключают все
Vadim
То есть управление с трёх мест?
Aleksey

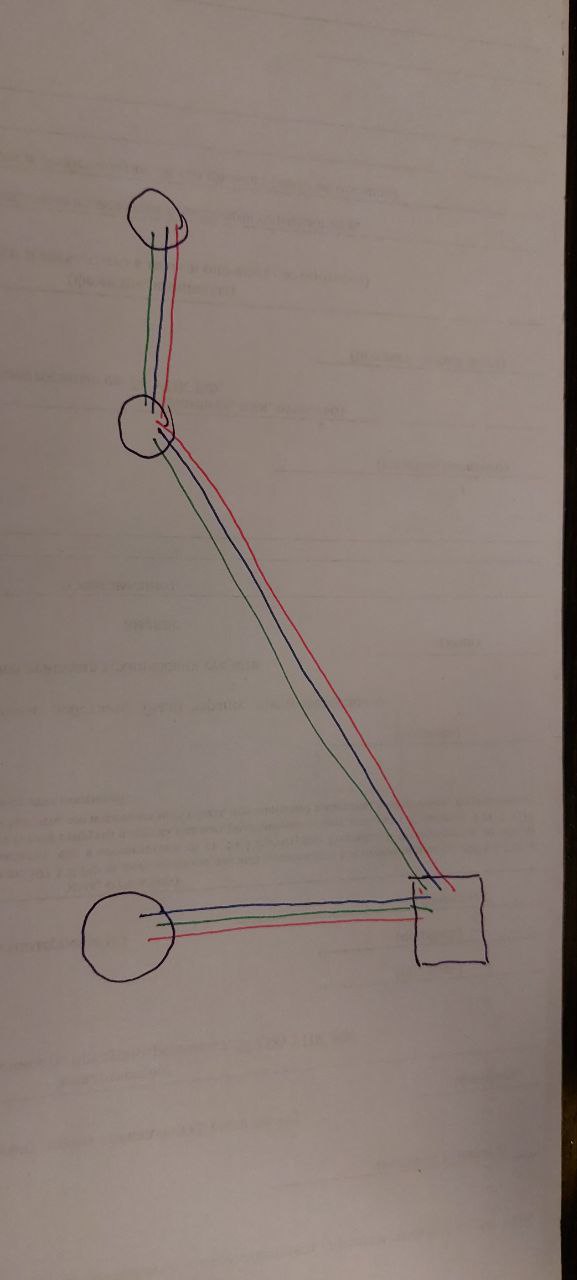

Да Хватит мне одного провода или нет
Sophos
Маловато будет. Маловато трех жил для трёх выключателей. Как минимум один общий com/фаза нужен независимо от типа сборки.
Aleksey

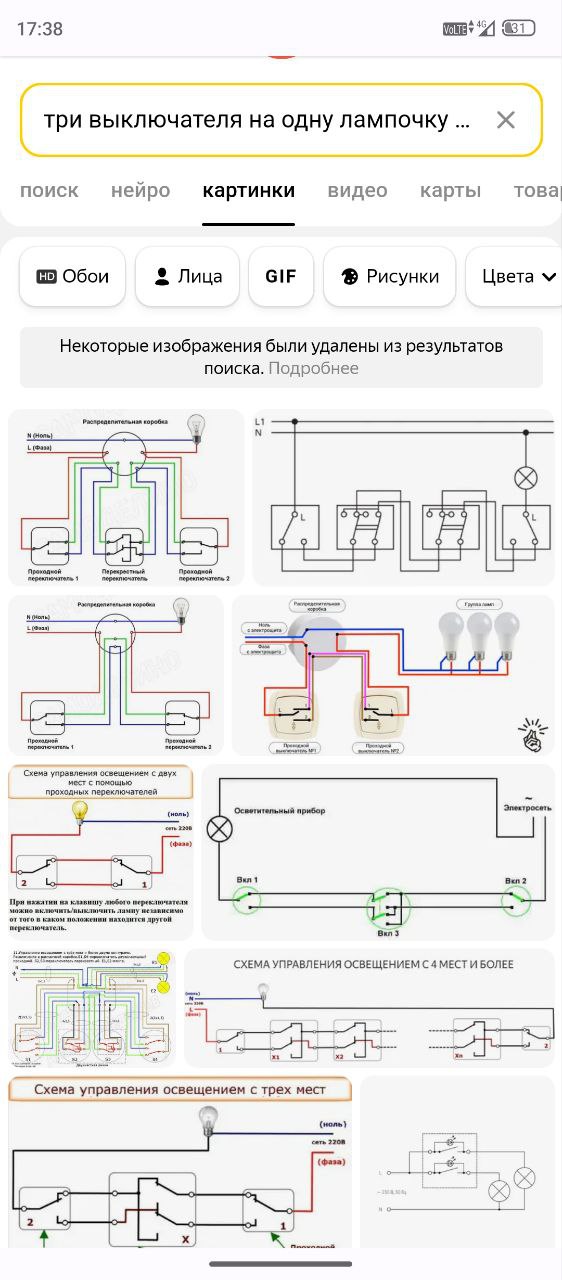

Можете схему кинуть как это должно быть
Sophos
Два выключателя соответственно в 2 раза больше всего. С реле попроще получается, фаза к выключателям откуда угодно (лишь бы под одним узо) и по одному проводу к самой релюхе на потребитель
Aleksey
Понел спосиба
Vadim
Тогда два варианта: 1. От коробки до входа 5-6 жил: 1-2 фаза на выключатели, остальные от них. Далее эти 4 жилы идут на перекрёстный проходной выключатель у кровати, от него на второй проходной с другой стороны кровати, и от этого идёт 2 жилы в коробку — это и будет питание линий освещения.
Vadim
2. Импульсные реле to the rescue. Ставишь три двойных кнопочных выключателя (с самовозвратом). От коробки ко всем выключателям достаточно трёх жил тогда: одна вход фаза, вторая и третья — сигнал. Далее все сигнальные для каждой линии объединяешь — это будет сигнал управления для импульсных реле (по одному на каждую линию освещения). То есть от щита тогда нужно тянуть уже 7 жил: фаза, ноль, земля, сигнальные для реле и питание светильников от реле. Как вариант, можно реле прямо в распайке установить, но только если к ней лёгкий доступ.
Sophos
Фига ты ни разу не упростил. От выключателей до точки коммутации 3 провода, один сигнальный НА выключатели, два от него к реле. Это все управление. И соответственно фаза+ноль к реле подходит и от него те де фаза+ноль куда надо, на лампочки. Лично я до 4х каналов стандартные реле знаю а размер там такой что за любым точечным светильником или в ножку люстры спрятать можно или под крайний выключатель, короче в любую дырку с возможностью залезть
Vadim
Если реле в коробке в комнате (и, сука, щёлкает), то тогда от щита 3 жилы, да. Ну и по 3 жилы к выключателям и светильникам.
Sophos
Ты забываешь один важный нюанс, выключатель щёлкает с такой же громкостью
Vadim
Зависит от. На самом деле (почти) бесшумные импульсные реле тоже бывают, но у того же SE они какие-то не очень гуманные, в плане цены.
Sophos
Твердотельные? Так то да, там цены не сложишь
Vadim
Не, обычные
