Мне кажется что работает КТП правильно ,от КТП уходит 2 ввода и секционный по схеме переключает только трансы между выводами,типо транс номер 2 можно подключить на ввод номер один.
Мне кажется что работает КТП правильно ,от КТП уходит 2 ввода и секционный по схеме переключает только трансы между выводами,типо транс номер 2 можно подключить на ввод номер один.
Комментарии: 41
Geopolis78
У вас, вероятно, все правильно работает. Проверяете неправильно.
Mestnyy
Если отключить второй транс, и потом отключить первый ,перейти в авто то второй и первый сам не запускается
Geopolis78
Не нажимайте кнопки на выключателях. Хотите действительно проверить - сходите в РУ10, выведите трансформатор. Или по вторичке симитируйте.
Vitalyra
Ага, на станцию ещё сходить и турбину в останов ввести
Geopolis78
Хуину
Mestnyy
Под нагрузкой не хочется отключения делать ,гарантия 5 лет ещё
Vitalyra
На двери это схема ?
Mestnyy
Внутри ,схема коммутации АВР
Vitalyra
А скинь
Mestnyy

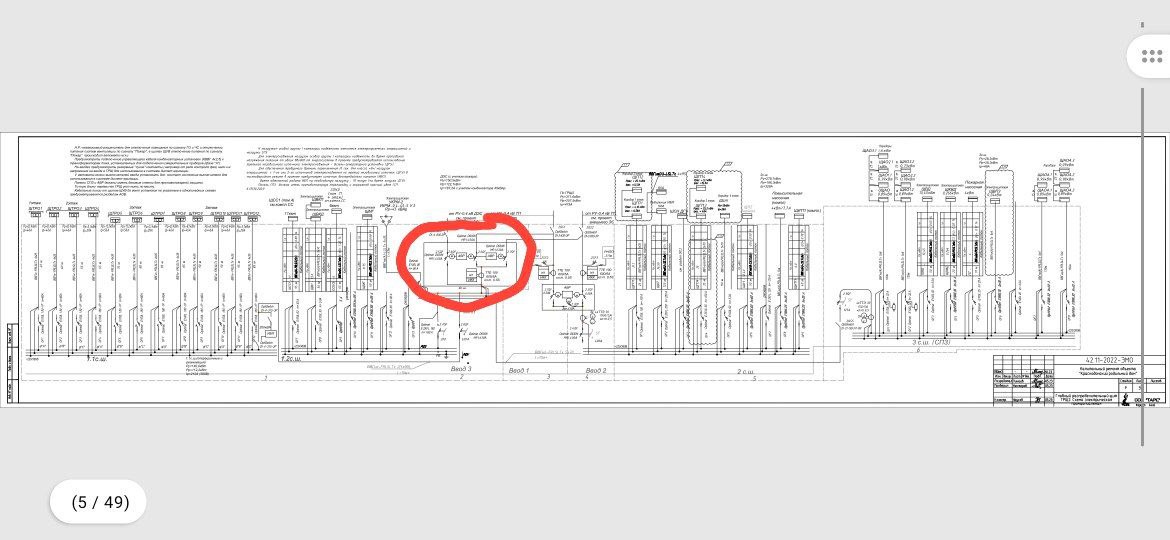

Нет возможности ,щас посмотрел что у меня есть , только однолинейка Будем методом тыка пробывать Во время пусконаладочных работ , всё работало штатно,приехали масло менять на трансе,выскочили неисправности,пол года прошло,как так)
Geopolis78
Так и сейчас скорее всего все работает
Mestnyy
За КТП , не могу сказать а за ВРУ криво.Когда переключает в КТП на другой ввод ,ВРУ питание на втором вводе есть , переключения на него нет,и из за того что есть питание на втором вводе , ДЭС не запускается так как ввод 2 задействован
Geopolis78
ДЭС запускается только при исчезновении напряжения на обоих сетевых вводах. Почему и что не переключается - надо смотреть.
Viktor
Возможно у них логика есть по отсутствию напряжения на шинах за определенное время. Независимо от вводов тогда запускает ДЭС
Geopolis78
Не. Там стандартная схема от ЕКФ и реализация стандартная. Сигнал на запуск ДЭС при отсутствии напряжения на обоих сетевых. И тот АВР что на три ввода работает правильно.
Mestnyy
На три ввода тоже глючит щас видео скину)
Viktor
Походу байпасс на ДЭС делали, пока масло меняли, и не сняли его)
Vitalyra
Плохо видно, но как я понял что ты отключал второй этот ?
Mestnyy
Думаем продублировать команды на релюшках там свободные разъемы остались или имитировать перемычками управление ,что то да найдем,до этого реле выбора фаз глючил от этой фирмы ,заменили его.Теперь или контролёр или привод.Здание первой категории ,не всегда есть возможность переключения Отключали первый ,второй не срабатывал,когда возвращали питание на первый и не выключали второй ,включался первый.там ещё приоритет ввода есть ,стоит на первом
Vitalyra
Да короче не верно отрабатывает …Точнее вообще не работает… У меня на моем АВР была похожая ситуация, правда там схема прям очень простая… А проверка верная, по сути ввод отрубил… Интересно а есть контакты производителя и тех. поддержки ?
Mestnyy
Это самый интересный вопрос , всё есть, только как оказалось ,что подрядчики которые занимались электромонтажными работами на данном объекте(то есть я в том числе) передали подрядчику документы о сдаче ,а фирма которая взяла на обслуживание ,не сделала приёмку как надо и в итоге ,и поставщики которые собирали это и фирма монтажников и обслуга ,сейчас тыкают в друг друга пальцем ,я за это время перешёл на работу к главному подрядчику .Получается что фирма монтажников должна сюда приехать сдать всё нормаль и восстановить если возможно нормальную работоспособность или отправить на гарантийку ,только они уже в 5к км от сюдого,а я тут)
Vitalyra
Как всегда, бардак и никто не хочет тратить деньги
Mestnyy
Вы люди опытные ,мне ещё учится и учится до вас,хотел посоветоваться ,мб сталкивались с таким ,мб это распространенная проблема на этой базе
Geopolis78
Надо смотреть программу на контроллере. Я на АВРы 3в1 ставил периодически запуск (не переключение нагрузки, а именно запуск) при отсутствии одного из сетевых вводов. Вариантов там не так много.
Mestnyy
Вот это вообще темный лес)
Viktor
Ну я тебе советую открыть мануал на контроллер АВР, и самому проверить откуда что идет по схеме на него по факту. Какие релейные выходы задействованы, как функционируют итд.
Viktor
А где там ДЭС?
Mestnyy
В этом АВР
Geopolis78
Там нет. Эта неправильная) На второй есть) на СШ1.1, 1.2 и ПЭСПЗ У них там особая группа электроприемников первой категории (типа как) обеспечивается
Viktor
Сам модуль АВР ваш какой?
Mestnyy

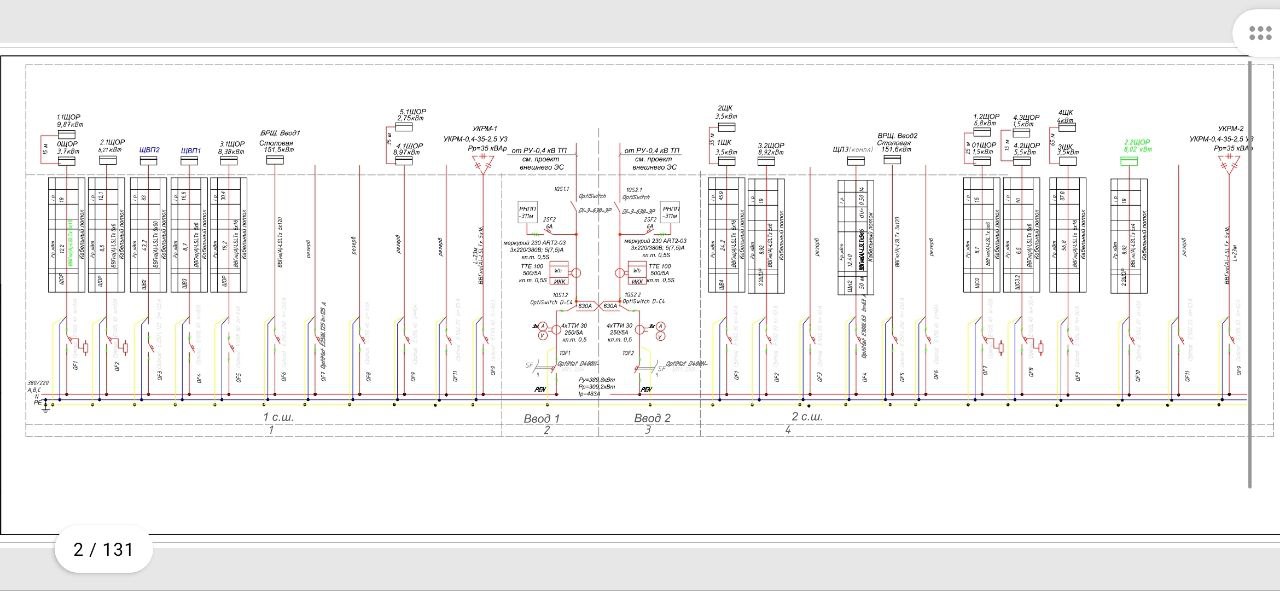

В этой схеме 2 АВР ,АВР выбора вводов и АВР с ДЭС ,оба наши это вру
Viktor
Я имею ввиду модель АВР контроллера какая? Или у вас чисто релейная сборка с таймерами? Полную принципиальную схему надо бы конечно По сказочным однолинейкам траблшутинг не сделаешь
Geopolis78
Там все на ekf контроллер pro-logic
Mestnyy
Как я понял в контроллере только задержки на срабатывание
Geopolis78
По этому видео ничего нельзя сказать. Вы первый ввод воткнули одновременно с тем как ДГУ стал готов к приему нагрузки. А то, что он не отключается, так он еще пару минут как минимум должен без нагрузки помаслать. В контроллере все.
Mestnyy
2 минуты задержка у него ,но не пропал сигнал и через 30
Geopolis78
Ну тогда позовите поставщика по гарантии или электрика вызовите с ноутбуком и проводом.
Viktor
Ну так проверяйте схему, возможно чтото его байпасит
Geopolis78
Из этого видео никаких выводов сделать невозможно.
