У тебя вводная клема со стороны подвижной пластины быть должна, что б все затянутые автоматы стали в одну линию. Т е гребёнка с неподвижной стороны должна быть, спереди
У тебя так прижимается. С вашей стороны автомата. На первом фото у тебя правильно соединены были, только все развернуть надо Это правильно. Это задняя часть автомата. Тебе болтик вводной видно не будет в щите
Комментарии: 57
Dmitrijko
Конечно. Только не жди лести.
Alex

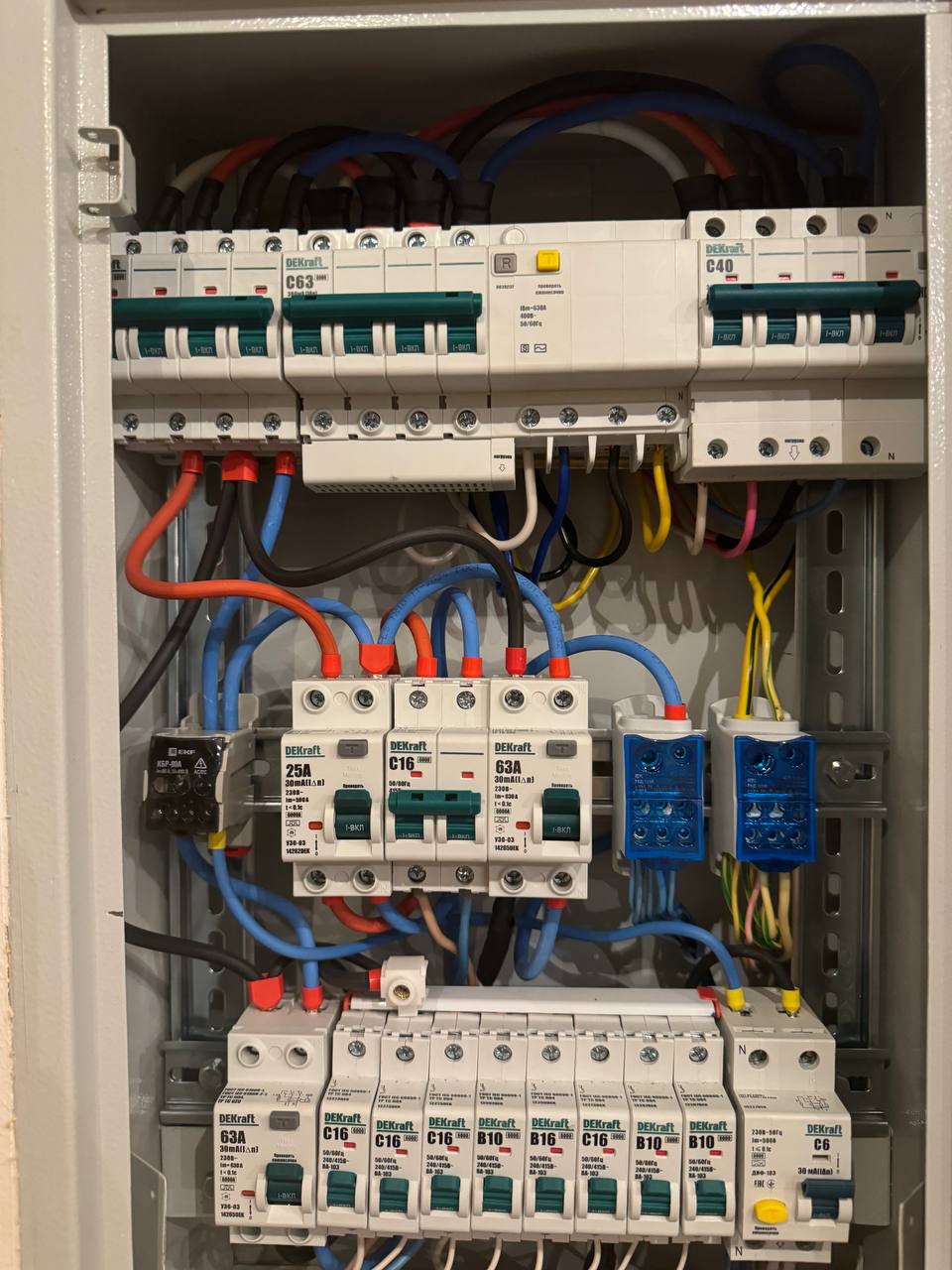

Как раз хочу критику
Geopolis78

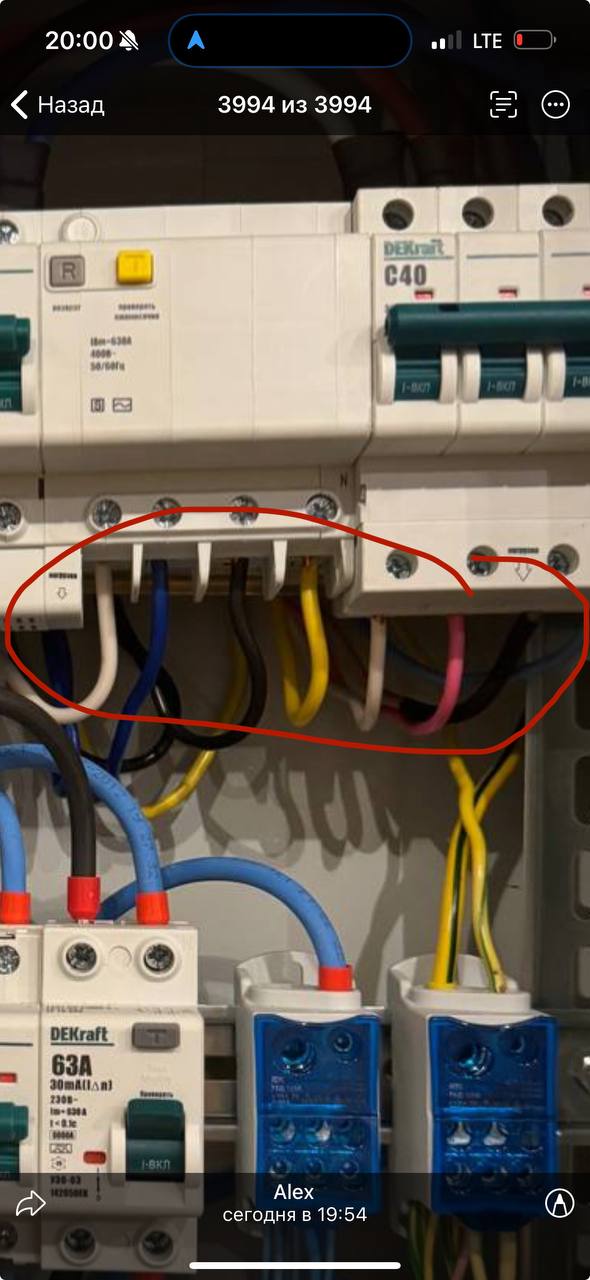

С сечением проводников присоединенных к выключателям какие-то траблы
Alex
Какие именно?
Viktor
И скрин обрубленый снова :)
Geopolis78

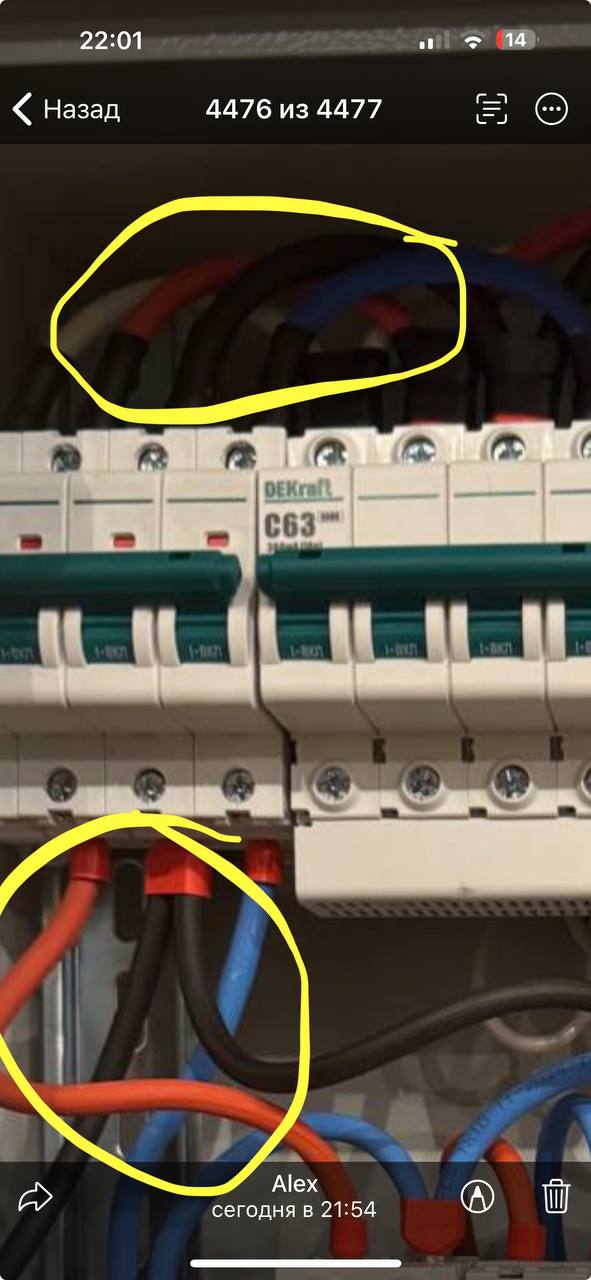

К тем, что на верхней рейке
Miura
Здравствуйте Можетк помочь с дилемой? х)
Alex
Сверху 10 ка, а снизу 6 ка на гараж и 4 ка на баню
Geopolis78
Какая же это десятка
Alex
Это 6 ка на гараж, проложена под землей не поменять , рядом 4 ка на баню 10 ка вот
Geopolis78
А зачем на нее 63А и 40? Непонятно.
Valentin
Полторачка
Vav
63 на гараж, возможно оборудование мощное, станки и т.п На баню 40, возможно эл.котел Мы же не знаем, что и как будет эксплуатировать эти помещения.
Geopolis78
Не. Вот Андрюха
Andrey
) Ща посмотрим, что Админ выдаст. Удаляющих всех неугодных
Viktor
Ну смотри
Alex
63 это селективный дифавтомат, не нашел по приемлемой цене ниже номинал, 40 это тоже диф , на 30 не нашел Да три Тэна на каждую фазу
Valentin
Если незнаешь куда хочеться прийти, неважно в каком направлении двигаться ( Аліса)... Закинте тогда на питание гаража 5х120
Geopolis78
А причем здесь это? Номинальные токи защитных устройств не согласуются с сечением жил проложенных проводников. Это печально.
Vav
Что стоят автоматы большого номинала. Были вопросы, зачем 63 на гараж, 40 на баню.
Geopolis78
Андрюху - дурака удалили. Это тоже печально. Это неверно. И не иное
Vav
Не верно в том, что автоматы не соответствуют по сечению кабелей?
Geopolis78
А вы электрик? Здесь очень много не электриков появилось
Konstantin
Понаехало! :D
Alex
Согласен с вашим замечанием, но раньше 100 ки стояли) 17 лет)
Jovid
Автоматику каждый месяц тестируете как указано производителем ?
Alex
Щит неделю назад перебрал , а раньше не тестировал
R1obn

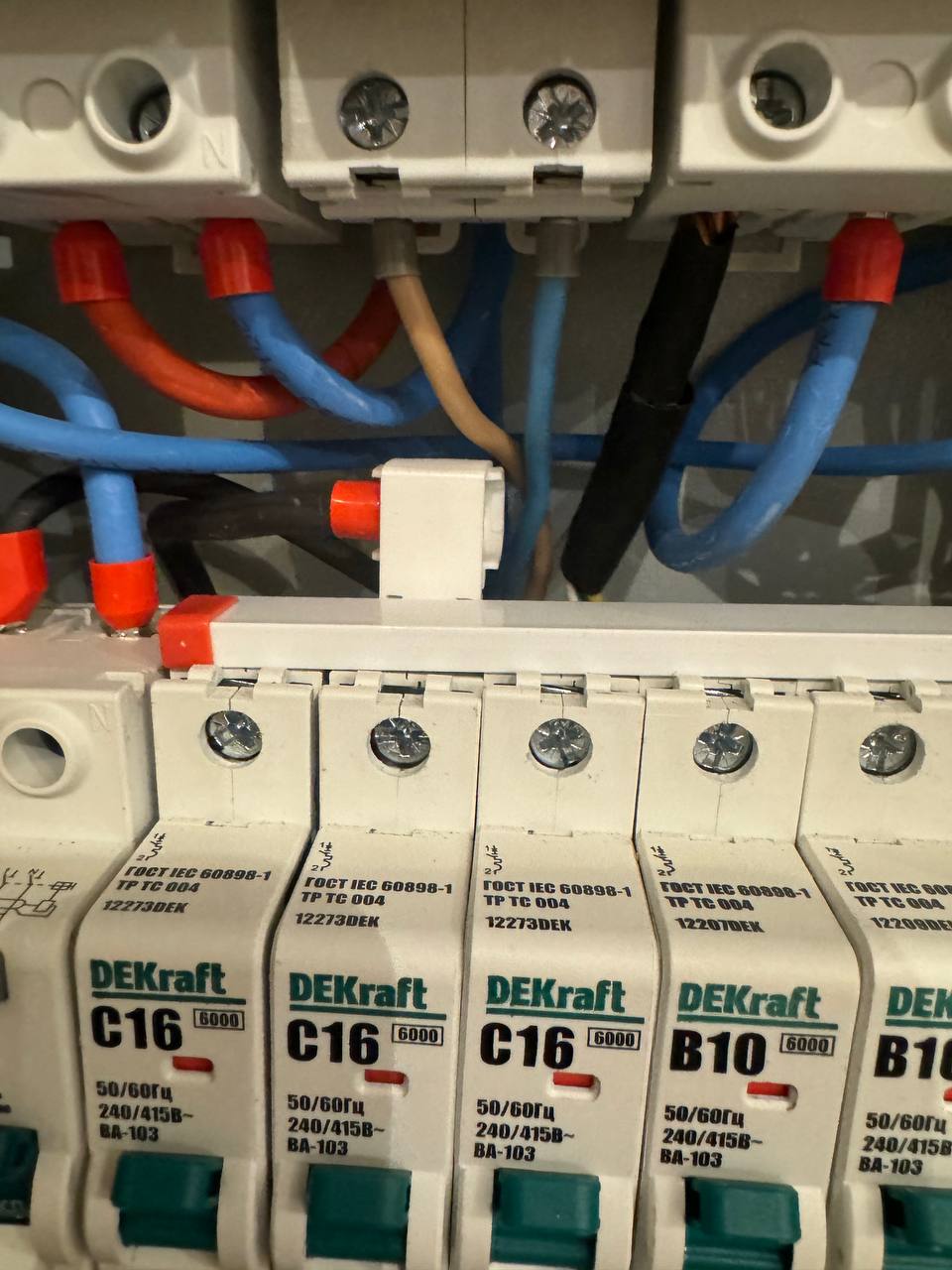

Вводную клемму следует ставить позади гребенчатой шины, а не перед. Вы разве не видите, что автомат выдавило?
Alex
Не совсем понял как её позади поставить?
R1obn
Вот как на фото приложили, так и поставить.
Alex
Она так и стоит в щите!
R1obn
Пиздец... Разверните!
Alex
Что развернуть то ?
R1obn
Гребенчатую шину и вводную клемму.
Alex
Если развернуть то клемму вывернет!!
R1obn
Тут мои полномочия всё... Я заебался
Sophos

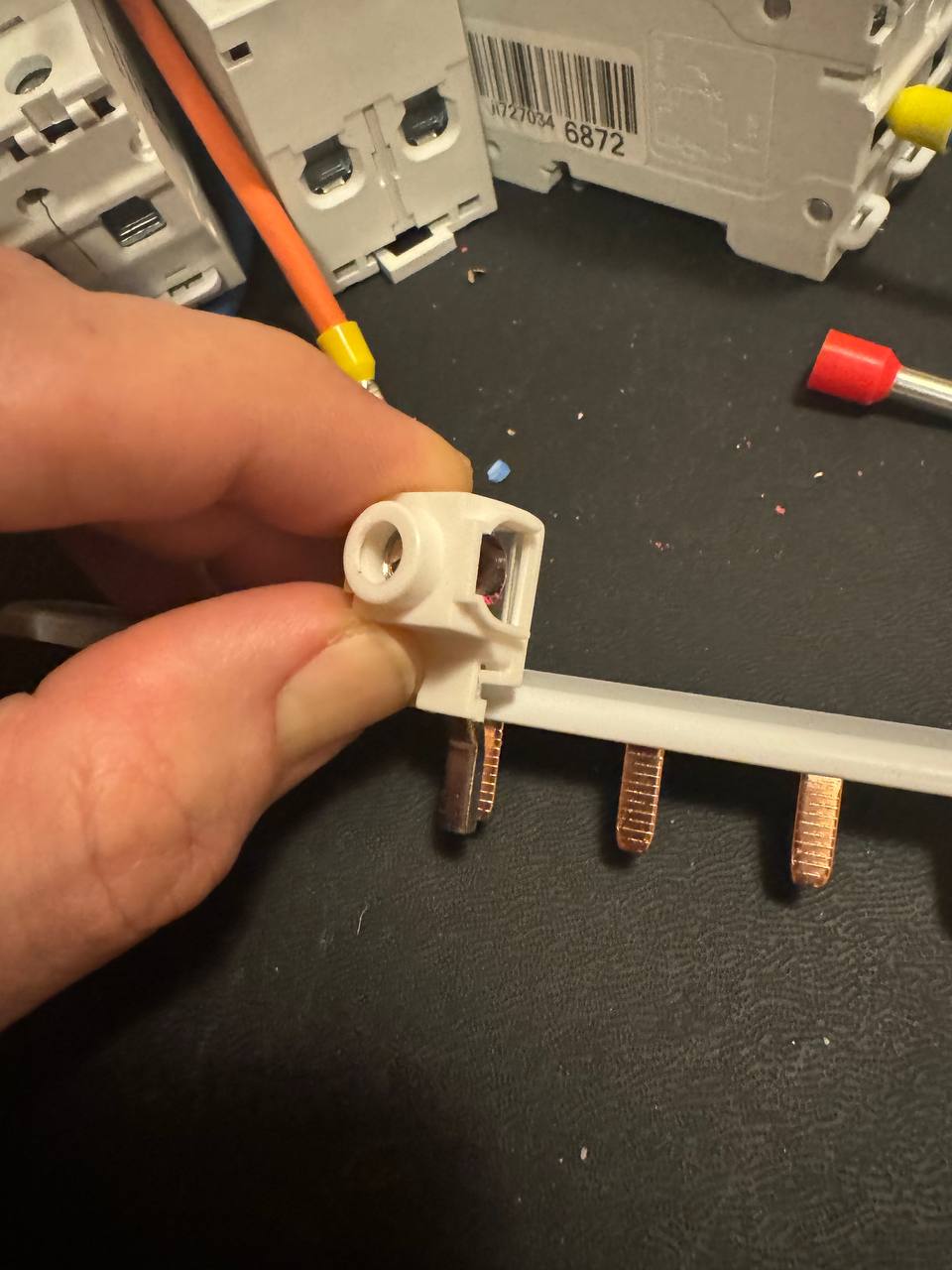

У тебя вводная клема со стороны подвижной пластины быть должна, что б все затянутые автоматы стали в одну линию. Т е гребёнка с неподвижной стороны должна быть, спереди
Sophos

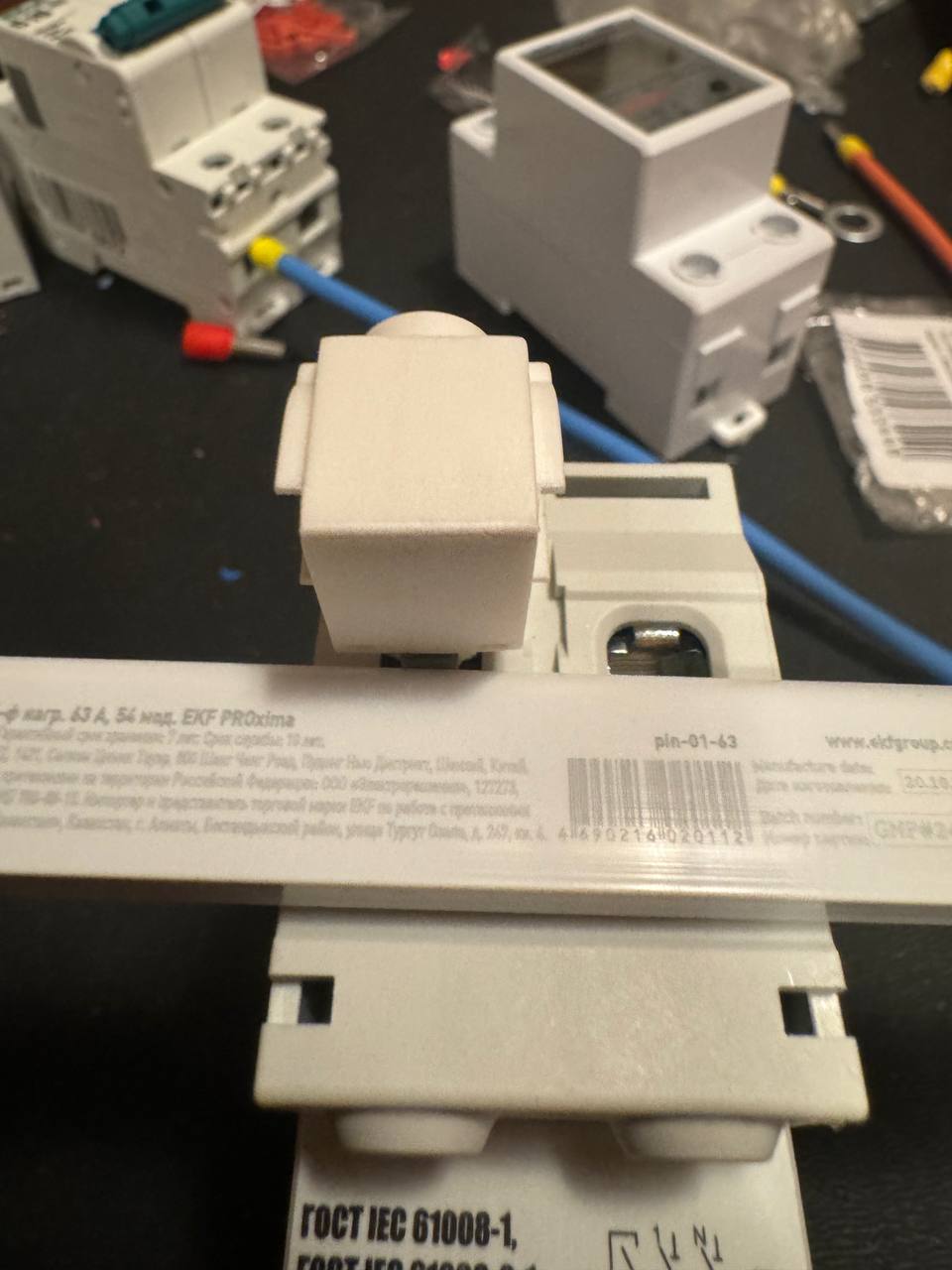

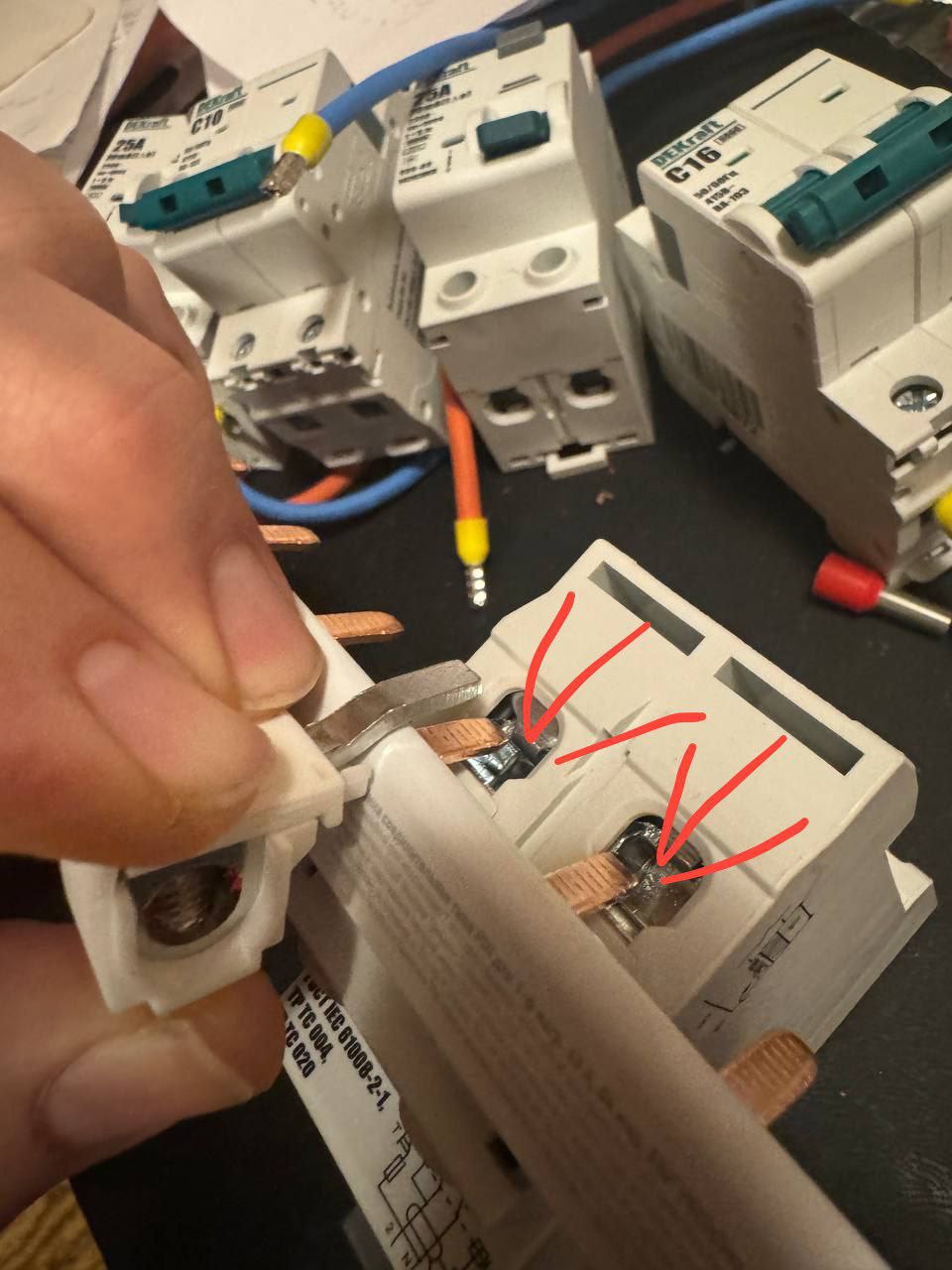

У тебя так прижимается. С вашей стороны автомата. На первом фото у тебя правильно соединены были, только все развернуть надо Это правильно. Это задняя часть автомата. Тебе болтик вводной видно не будет в щите
Alex
Тогда вот так будет!! Расскажите как провод притягивать тогда ?
Sophos
Ты сначала провод всунь и затяни в фишку. В чем проблема? И да, так правильно
Alex
Ну как то не по фэн шую будет. Чтобы отсоединить провод нужно будет два винта ослаблять
R1obn
А сейчас пиздец как по фэншую, ага...
Alex

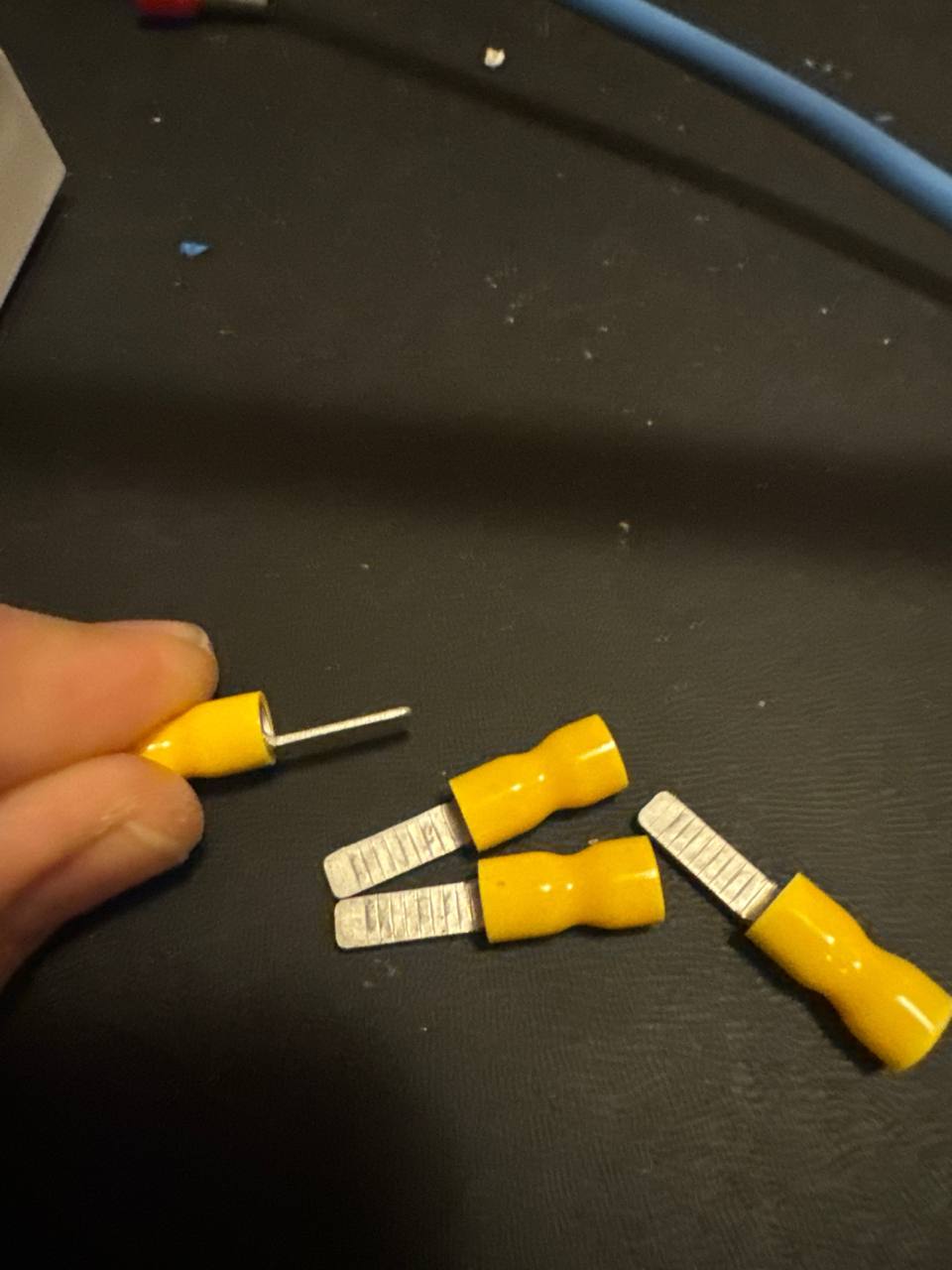

Нет в этом мире идеала)я изначально хотел на таких клеммах этот узел собрать , но на 10 ку не нашел таких
Sophos
Да, лучше все в перекос и с плохим контактом соседних. Согласен
Alex
Ну в принципе я согласен что мой вариант хуже. Век живи , век учись)
Alex
Согласен , я и написал что узнаю не сразу Спасибо за замечание)
Viktor
по моему, чутка перестарался с протяжкой контактов)
Alex
Куплю динаметрическую отвертку проверю)
Viktor
да нах)) просто тяни пока с клеммы не сможешь выдрать кабель. откалибруй руку)) протягивать "шоб навека" не надобно.
Alex

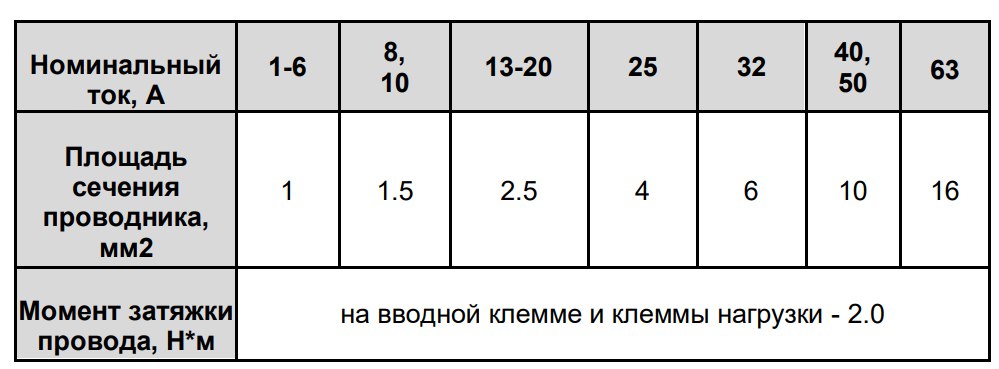

2.8 нМ , я думаю это посильнее
Viktor
это ж не рекомендованные, а максимальные наверное ВА-103 серии Нм*
Alex
У меня есть проект на другой объект , там abb , и в проекте 2.8 . Вот думаю почему так ? аbb крепче?
Viktor
не запаривайся так)) можно рассуждать что он крепче, или можно рассуждать что у них клеммы хуже, что 2 Нм им мало)))
Alex
Скорей всего в клеммах дело , у той серии что в проекте они двойные
Konstantin
Может просто не придерживал шину и АВ при протяжке, если не держать, то они вот так лесенкой аккурат и встают.
Alek
сразу говорю фигня, все переделать
