Добрый день! Интересует схема подключения и защиты контактора ( для мастер выключателя) . Возможен ли вариант на фото? Или прошу указать как правильно.
Добрый день! Интересует схема подключения и защиты контактора ( для мастер выключателя) . Возможен ли вариант на фото? Или прошу указать как правильно.
Комментарии: 18
Jovid
Добрый, Вы чертили?
Lenar
Да
Kirill
Нет
Lenar
На схеме в Гугле только 1 группа, смущает, что в этом случае после Узо 40а нужно подключить 63 А как ? Хотя бы словами
Kirill
Насколько я понял питание приходит по схеме - реле напряжения, узо, катушка контактора( контакт а1). верно?
Lenar
Да
Valentin
Ставите автомат на С4 на мастер виключатель ( фаза с реле напряжения). С него фаза идет на мастер виключатель. После виключателя идет на котушку контактора . На второй контакт котушки подключаете ноль с вводной нулевой щини ....
Lenar
Почему фаза подается с реле, а не с УЗО как на фото ?
Jovid
Я узо ставлю после контактора. (Хз правильно или нет, где-то читал) У Вас вроде групповое УЗО
Valentin
Узо сработает от любой проблеми на линии и не будет включаться....например проблема с розеткой на балконе, а у вас не работает везде свет....
Valentin
Схема така себе. У вас после неоткючаемого узо идет еще 2 узо. Проблема НА ЛЮБОЙ линии и у вас вообще ничего работать не будет. Контакти контактора на какой ток расчитани? Перед контактором автомат на 40 а . Ток через єти контакти не ограничен.
Lenar

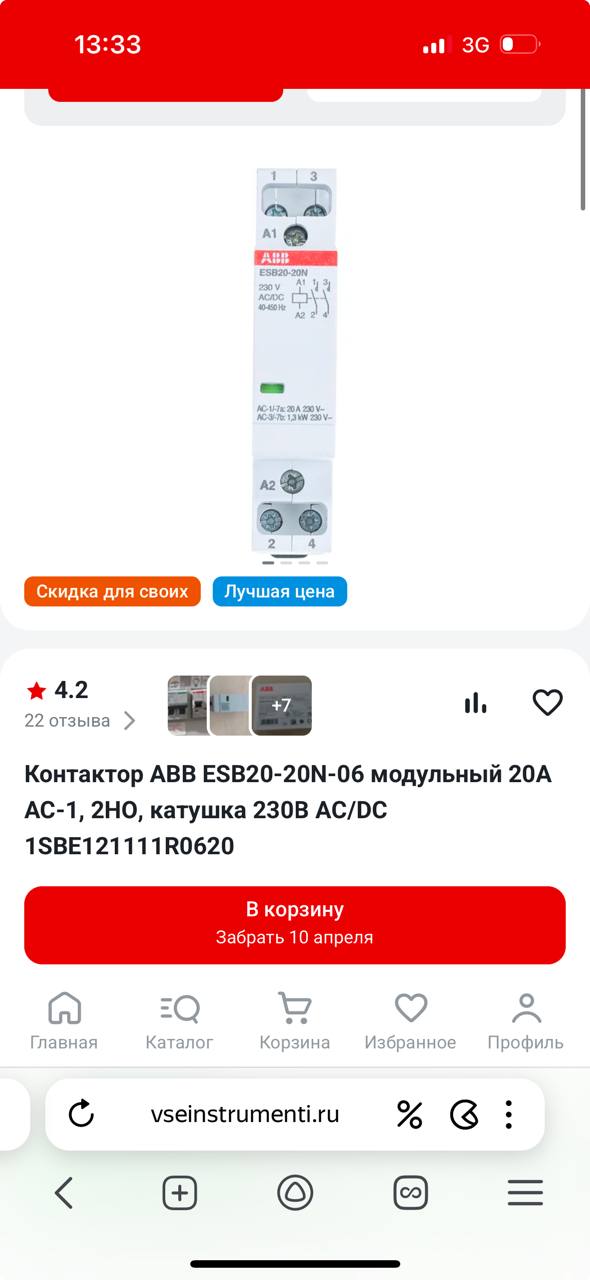

Можно поподробнее? 2 Узо это отключаемые после контактора. Почему не будет работать ? Контактор 20+20
Valentin
Вам нужентогда контактор на 40 а
Jovid
А они уже 4 модуля занимают Закажите лучше электро проект.
Geopolis78
Картинки автоматов чтобы нарисовали?
Jovid
Линейную схему, и картинки тоже если человек не понимает.
Lenar
1 пара контактов 20А, всего 2 пары итого 40А или не правильно понимаю ?
Jovid
Всего 20А
