Нужна помощь. необходимо запроектировать основную систему уравнивания потенциалов для элементов системы пожарной автоматики. имеются кабельные лотки, тросы, металлические щитки слаботочные. ставлю рядом с ними коробку уравнивания потенциалов, завожу в нее провода от лотков и тросов, от коробки веду провод в сторону ГЗШ, ставлю еще одну КУП на эту магистраль, к ней тоже подключаю лотки и от КУП веду к ГЗШ. получается магистральная система с ответвлениями. подскажите сечения проводов от коробки до лотка, между коробками и между коробкой и ГЗШ.
Комментарии: 23
Viktor

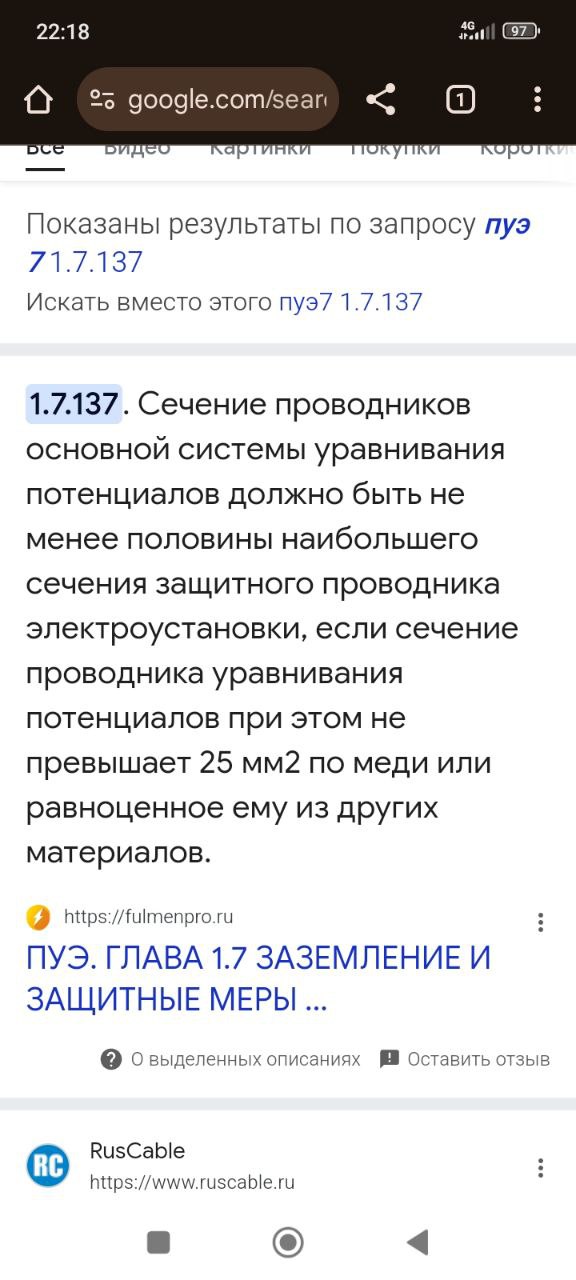

А что ГОСТ Р 58883-2020 говорит, и ПУЭ7 1.7.137?
Doctor
Пофигу что говорит ПУЭ
Geopolis78
Но ГОСТь, правда, не 58882, говорит то же самое
Doctor
Ну тогда ладно Если уж ГОСТ говорит Актуальный хоть?
Geopolis78
Провода на лотки это проводники основной системы уравнивания потенциалов. Надо смотреть, что на них лежит Актуальнее некуда
Evgeniy
писал выше. лежат кабели пожарной сигнализации 12-24 вольта
Geopolis78
Тогда шестерочкой кинуть и не забивать себе голову
Viktor
58883 :)
Geopolis78
Плохие проектировщики Не)
Geopolis78
Если лень разбираться - закладывай 25
Evgeniy
не лень разбираться. только ответов в нормах нет для моего случая. самое простое это все провода по 6 кв.мм.. но возможно магистраль надо делать из более толстого провода
Sergey
Если по твоим словам судить, то тебе 10мм² или 16мм² подойдёт
Evgeniy
а вам что эти нормы говорят? все 6кой или не только 6 кой? подойдет и 25 только хочется не больше чем нужно применить
Sergey
Не вижу где ты тут писал про 24В
