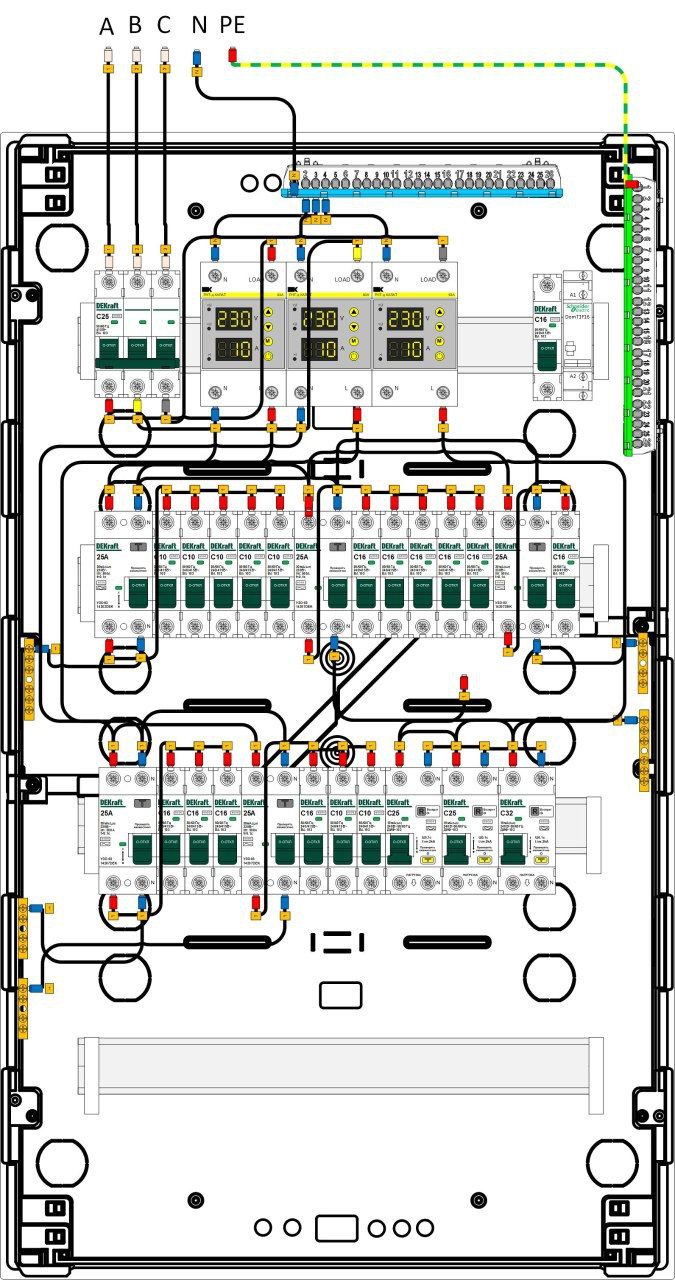

Мужики, кто может помогите с щитком. В общем имеем 3 фазы. 3 реле напряжения. Контактор на мастер свет, неотключаемая линия (холодильник). УЗО на свет и автоматы света УЗО на розетки и автоматы на розетки УЗО ванной розетки и автомат УЗО на кухню и автоматы УЗО на остальную технику ( скважина, септик, греющий кабель) И 3 дифференциальных автоматов на варочную поверхность, котёл, и бойлер. Что не так что переделать?
Комментарии: 30
Viktor
Нейтраль не надо гнать через Реле напряжения Ему достаточно просто подать нейтраль на вводную клемму. А на потребителей гнать нейтраль с шины
Viktor
Многовато автоматов, как по мне)) мнимое удобство с годами не окупится.
Aleks
Нет сделано по тому что нашёл прочитал в интернете. Ну делал по расчётам что бы на линию больше 3,5 кВт не попало)
Aleks
Надо нейтраль разрывать, или не стоит?) Через автомат
Viktor
Через какой?)
Aleks
4х полюсной
Viktor
У тебя там вводный ограничивает 5кВт по фазе итак) ниже по 2-3 группы бы сделал на 16-10ампер автоматах, и норм Необязательно. Но и не запрещено Я лично не рву, у меня на группах дифы, итак рвут нейтрали
Aleks
Есть ещё какие-нибудь ошибки?)
Viktor
Тяжело в твои каракули нарисованные смотреть) ты бы лучше однолинейку заказал/нарисовал Рельеф щита на рисунке совсем лишний
Aleks
Согласен.
Viktor
Ну и для удобства цвет проводов тоже неплохо было бы соблюсти
Aleks
Сам рисовал, хотел заказать, но не нашёл кто может сделать
Valentin
Михаил шапошников хорошо рисует проекты
Anonim
Не плохо. Можно на поток пускать
Vadim
Ну или бледными линиями его хотя бы можно изобразить было.
Viktor
Да нах он там не нужен
Vadim
Если только не хочется видеть, где технологические отверстия какие-то. В общем случае да, они только мешают.
Anonim
На негатив с фотографии похоже
Valentin
На мастерклааишу вкантактор можно автомат с6 или меньше...
Aleks
Не понял, если честно.
Valentin
Ну управление контактором осуществляется выключателем на стене. С щита едет кабел в выключатель на стене. Вы эту линию не будете защищать или подключете с холодильником?
Anonim
Подбери по нагрузке . Посчитай. На Ютюбе видел. Парень пухлый всё подробно о контакторах рассказывает
Aleks
Только ещё не до конца изучил этот момент, поэтому ещё не соединил его. Тем более у меня 3 фазы, и розетки скорее всего на разных фазах сидеть будут Ааа автомат надо поставить для лини мастер света.
Valentin
Ну можно с холодильником ...
Anonim
С контактора фазы на группы автоматов распределяется
Aleks
Да места есть для автомата.
Anonim
Катушка через Вкл
Anonim
Смотря сколько нагрузки отключать
Aleks
Думаю питать на него нагрузку света всего дома, и розеток.
