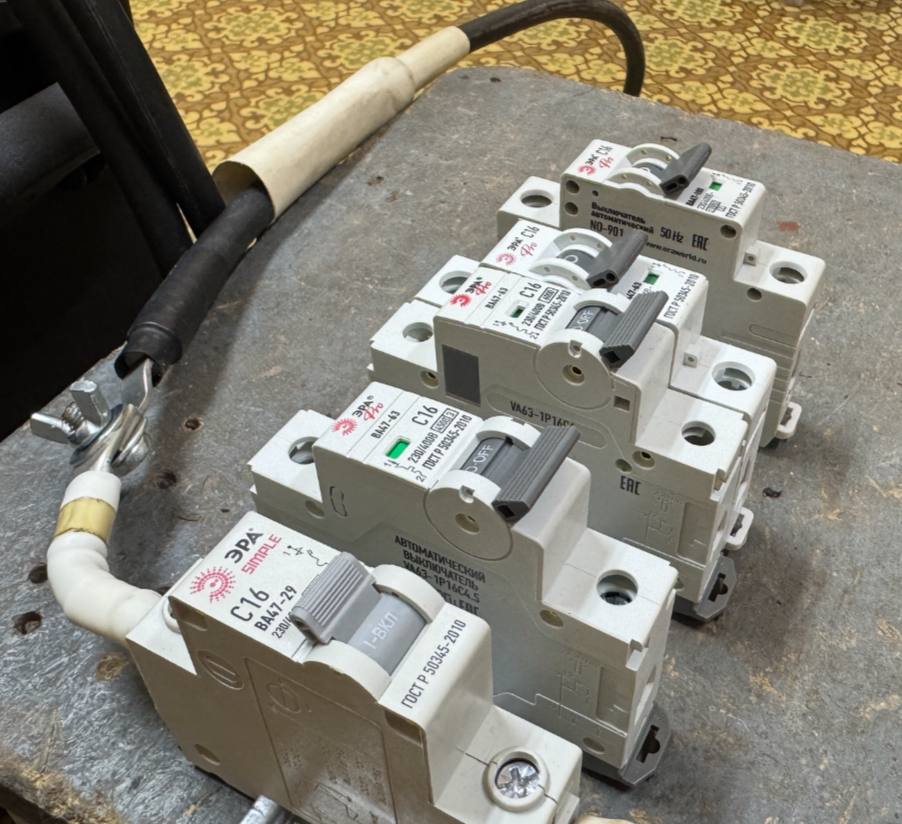

По просьбам коллег из чата, начал тестировать ЭРУ. Взял для испытаний серию Симпл и Про. Пока провел предварительные замеры (пару точек на ВТХ) расцепителей ТР и ЭР, нареканий нет. Не без нюансов конечно, но не критично! На следующей неделе планирую заняться проверкой при номинальных токах, нагревами, переходным и тд, ну как я обычно это и делаю! Пишите предложения/пожелания, может что интересное вместе придумаем и добавим в видеосюжет! А также делитесь в комментариях своим опытом эксплуатации ЭРЫ. Как вам эти устройства?!
Комментарии: 74
Viktor
К автоматам претензий пока не было. Пару АВДТ симпл стали часто отключаться без причины. Заменил на ПРО - полёт нормальный.
Dmitriy

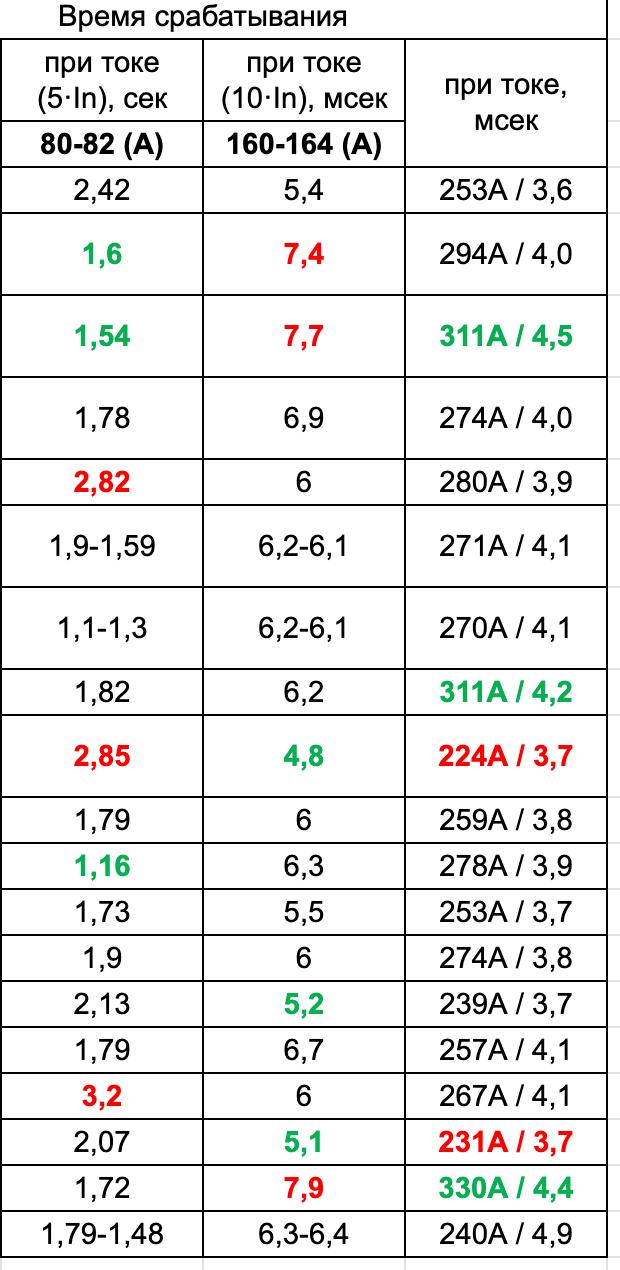

Такой парадокс сейчас обнаружил. Время срабатывания ЭР у Симпл при 10-кратном токе в 3 раза быстрее, чем у Про-шки (не у всех). Например, 5,4 мсек против 17,4 мсек. Интересно, с чем бы это могло быть связано?! Как-то не верится в великую разницу по сложности механики расцепителя, тем не менее факт!
Alexander
Дмитрий, подключи последовательно c ними Optimat с электронным расцепителем, чтобы проверить будут ли они селективны
Viktor
Отправь ему оптимат)
Alexander
в прошлом видео на ютубчике был один )
Viktor
Литой автомат собрался с модульным проверять?)
Alexander
именно, не просто литой, а литой с электронным расцепителем
Dmitriy
Обсуждали уже в комментах на Ютубе, случайно не с Вами?
Viktor
Так хули их проверять на видео, их селективность давно уже практикой доказана
Alexander
у Шнайдера в каталогах это завод гарантирует, у Оптиматов нет никакой информации, вот хотя бы живое видео посмотреть
Jovid
Что за Оптимус прайм?
Alexander
Конкретный номинал: модульный автомат С40, у Оптимата с номиналом 400 выставить уставку 3хIном, ток КЗ подавать 2000 А я не понял вопроса
Dmitriy
Будет. ЭР при 10-кратном токе у модульки обычно составляет до 8 мсек, при еще больших кратностях 3-4 мсек. В Вашем примере будет кратность 50, это очень много. Оптимат я грузил, при КЗ он показыват 35-40 мсек. Так что для вашего примера селективность может быть правильной.
Dmitriy
Пропускаете лекции
Jovid
Скорее всего)
Viktor
Брешешь Какие еще тебе данные нужны от завода?)) Уставку Tsd на 0.2 выставить, и уже селективность по отношению к любому модульному АВ будет rukovodstvo-po-ekspluatacii-vikluchateley-optimat-d1000-i-optimat-d1600.pdf
Alexander

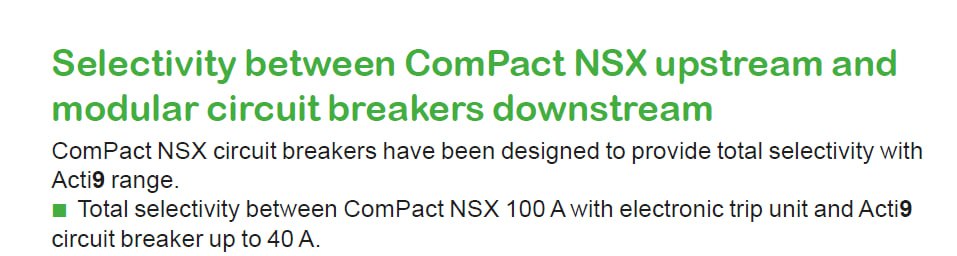

вот такие например. где у оптиматат нечто подобное?
Viktor
Блять, инструкцию читай. Там можно выбрать время задержки по КЗ
Dmitriy
Без задержки он имеет ввиду
Alexander
это ты молодец, что разобрался со временем, смысл в отключении времени задерки
Viktor
Ее не для того туда ставили как опцию, чтобы отключать. Если у модульного заявлено максимально 0.1, то смысл отключать задержку у литого, у которого она тоже 0.1?
Viktor
https://t.me/chat_electrikov/1232683
Alexander
судя по временам отключения, которые озвучены в сообщении, не исключено что модульная Эра про будет селективна с Симплом при токах 10хIном
Dmitriy
И лучше деньгами)))
Dmitriy
Будут скорее всего. Но такие дела на обум не делаются. нужны конкретные номиналы и токи прогрузки...
Alexander
Со мной :)
Dmitriy
Не помню уже цифр, но Ваш пример показался мне не реальным в плане, чтоб так сети строили. Напомните, что Вы там предлагали...
Alexander
Ну и я в комментариях предлагал исходя из минимализации поиска дополнительного оборудования. Если линейка модульных не ограничена (любые номиналы под рукой), если ток КЗ можно имитировать тоже в широких диапазонах, то вариант с С40, Isd = 3хIном = 1200А, Iкз = 2000А - вполне реальный пример.
Jovid
Сколько стоит такой ав?
Alexander
какой?
Viktor
Вместо того, чтобы почитать инструкции, заебет человека..
Jovid
какой в пример приводишь?
Alexander
я привожу в пример два автомата: модульный С40 и литой с электронным расцепителем Оптимат
Viktor
Читай инструкцию оптимата
Jovid

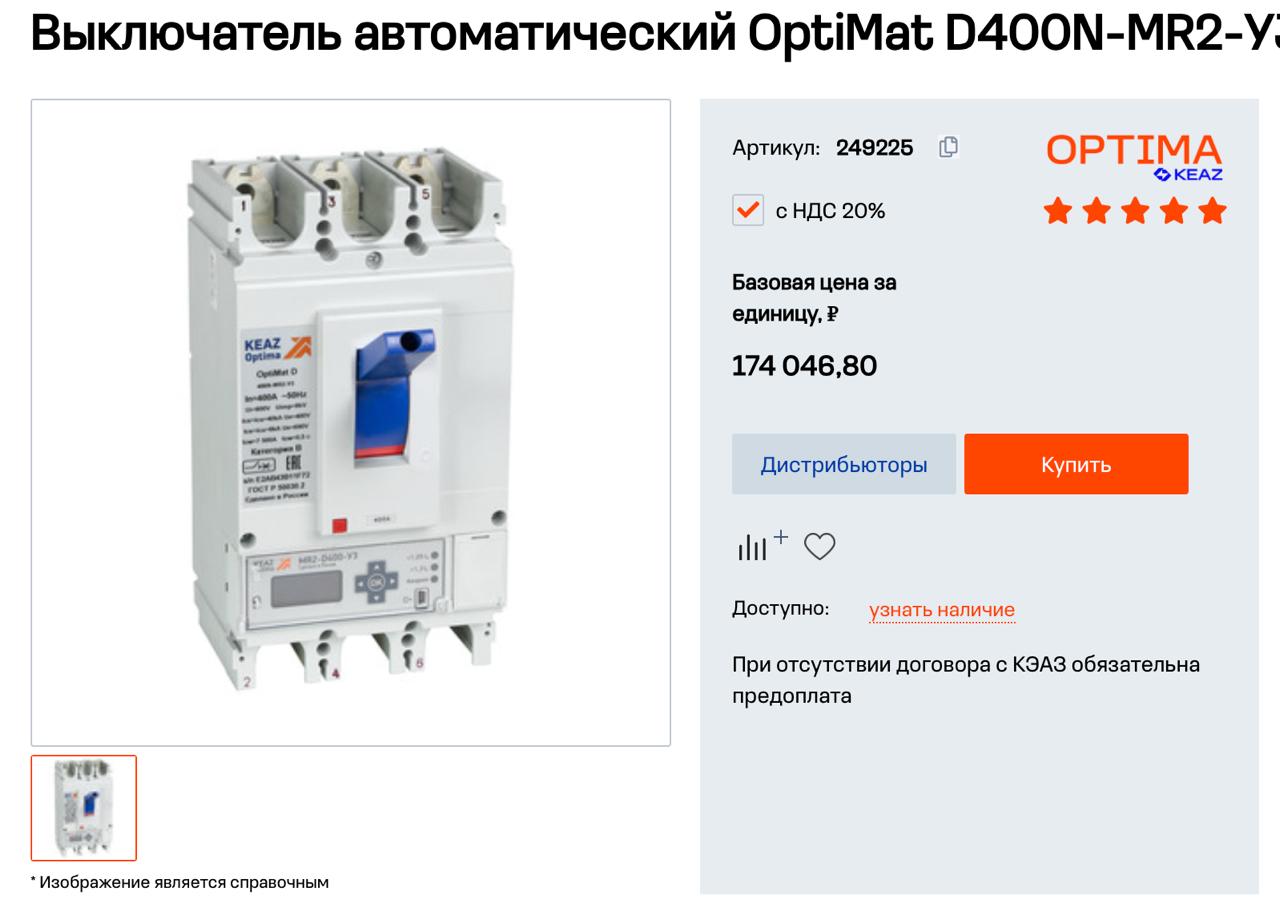

Так сколько стоить тот оптимат?
Alexander
ну тут мы вообще ящик пандоры открываем :) для автоматов если соблюдать 0,3, то там никаких уставок не напасешься: на первом ставишь 0,1, а следущий только 0,4 уже, ступени 0,2 и 0,3 получается совсем не нужны
Dmitriy
Про время - это касается, когда нет возможности разбежаться по токам, токи очень большие или линии короткие, а селективность нужна. Вы с этим не работаете, это понятно, ибо не задавали бы таких вопросов. Порой даже на секции вводной автомат убирают и оставляют секцию под защитой МТЗ по высокой стороне, лишь бы отстроить корректно уставки автоматов на секции и их нижестоящие. Иногда применяют шаг селективности 0,2, но это когда есть расчет и выбраны автоматы на электронике, желательного одного типа и производителя. Но бывает, как назло, все иначе, на ПС новые, а у потребителя старье с таким размахом по срабатыванию))) вот и приходится выкручиваться, всяко разно...
Alexander
сейчас ищу на сайте каталог с MR1 и MR2, если мне память не изменяет, там отличие в возможности контроля токов нулевой последовательности. Время отключения и в том и другом можно регулировать, но боюсь лшибиться
Alexander
как раз сейчас хочу накидать короткие сети с большими токами для оптиматов 400А и выше действительно у MR1 нет выбора времени срабатывания, а вот для меньших номиналов есть
Sophos
Все мое знакомство с продукцией этой компании привело к выводу. Что с собой надо иметь запас и огнетушитель. Дима, берегите себя
Jovid
По подробнее пожалуйста
Valentin
Селективность, она все таки существует
Atmel
это в смысле среди покупателей автоматов ?
Dmitriy
Даже так! Тогда это становится еще более интересным. Можно подробности?
Sophos
Именно автоматы испугался использовать, оплавленую лампочку держал в руках, удлинитель с заявленным номиналом в несколько раз выше сечения кабеля тоже держал. Ну и прожекторы эровские примерно каждые 3 месяца менял близким, пока не купил сам подороже. Посмотрим как себя поведут
Dmitriy
От части так и вышло сегодня...
Sophos
Ну вот, сам цел?
Viktor
Когда обзор?)
Dmitriy
Скоро
