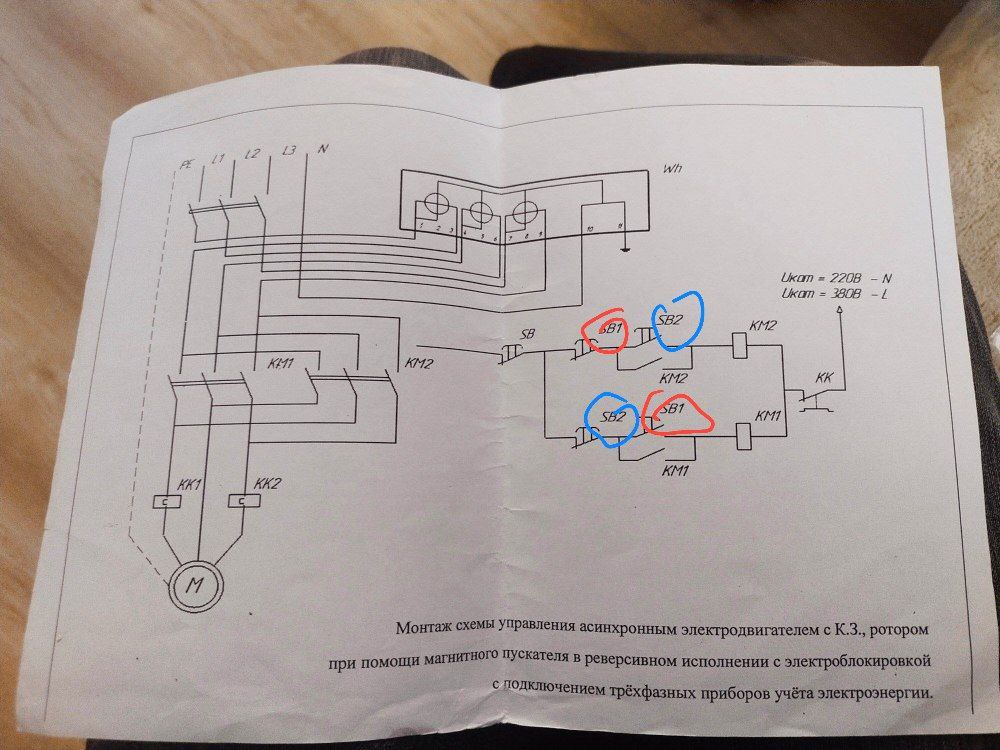

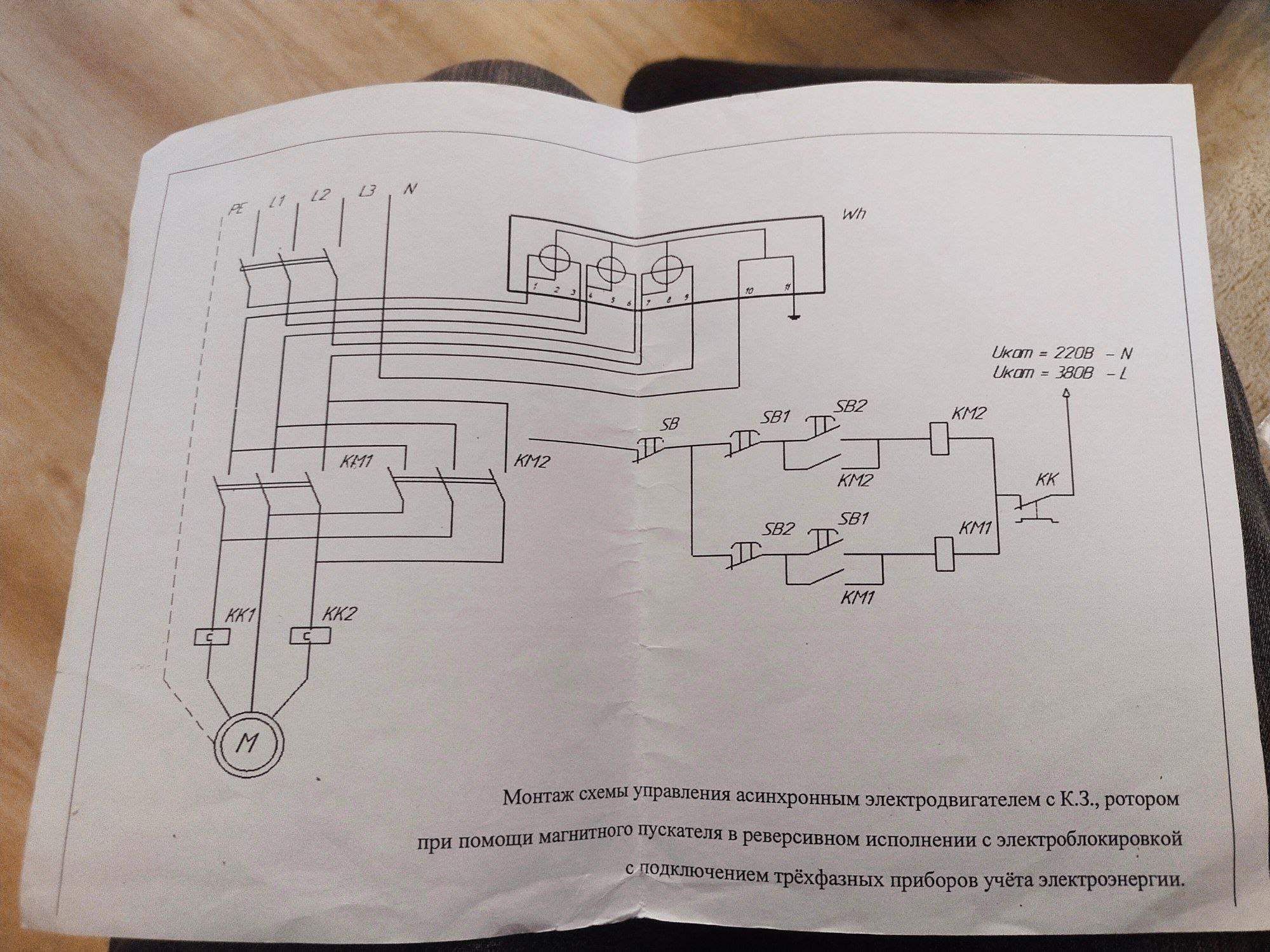

Добрый день, уважаемые. Огромная просьба - объяснить мне что, куда и как подключается, в электрике я не особо умён, а навык чтения электронных схем так освоить и не смог. Желательно нарисовать куда и как какой провод идёт. Спасибо большое за понимание и дальнейшую помощь!
Комментарии: 12
Valentin
Все время вправо , а потом на лево нз
Aleksandr
Если не понимаешь. То лучше не лезь.
Sophos
Км -контактор, вверху рубильник внизу движок верхний правый счётчик, правый кнопки. Как провода идут наприсовано
Valentin
Смотри обьясню на пальцах, сверху огромная беда Wh - это счетчик електроенергии. Тоесть вся схема работает через счетчик ЕЕ. Км 1 и км2 это два контактора, один в реверс. Тесть в одну сторону крутиться и в другую. Ищет имеем 2 кнопки старт и стоп 2. Кк это тепловое реле - если обмотки нагреються вся схема отключиться все контакторы.. Если ты из СПБ лучше визови жену на час. Все умеет , головой и руками работает хорошо Есть такая у Вас Марина Стройкина...
Anonim
Спасибо
Aleksandr
Опять ты
Dmitrijko
Сколько готов заплатить?
Anonim
Схема без защиты от "дурака". Нет электрической блокировки контакторов. И нет защиты от одновременного нажатия кнопок "ПУСК".
Valentin
Есть же
Anonim
Где?
Dmitriy
Лабораторная? Вам лучше с этого хотя бы начать https://zametkielectrika.ru/sxema-reversa-asinxronnogo-dvigatelya/?ysclid=mcaicpu2fa552247697
