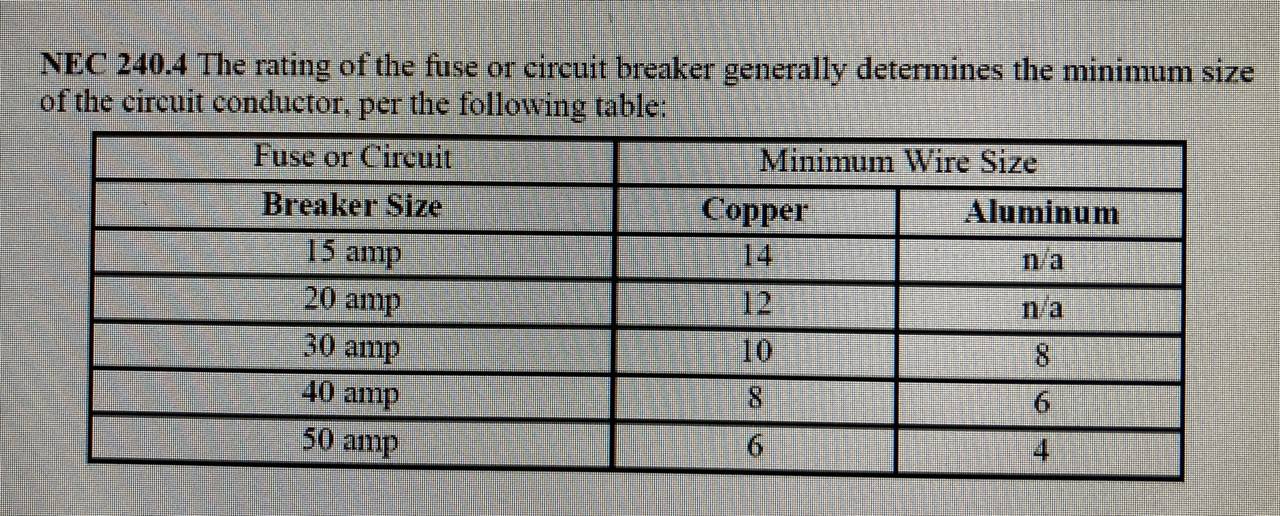

Romex он же NM-B (Раньше был NM ( NM-A), но у него была ниже допуск по температуре изоляции ) Если эта таблица правильная то наши значения даже близко к ним не подходят
Romex он же NM-B (Раньше был NM ( NM-A), но у него была ниже допуск по температуре изоляции ) Если эта таблица правильная то наши значения даже близко к ним не подходят
Комментарии: 31
Viktor

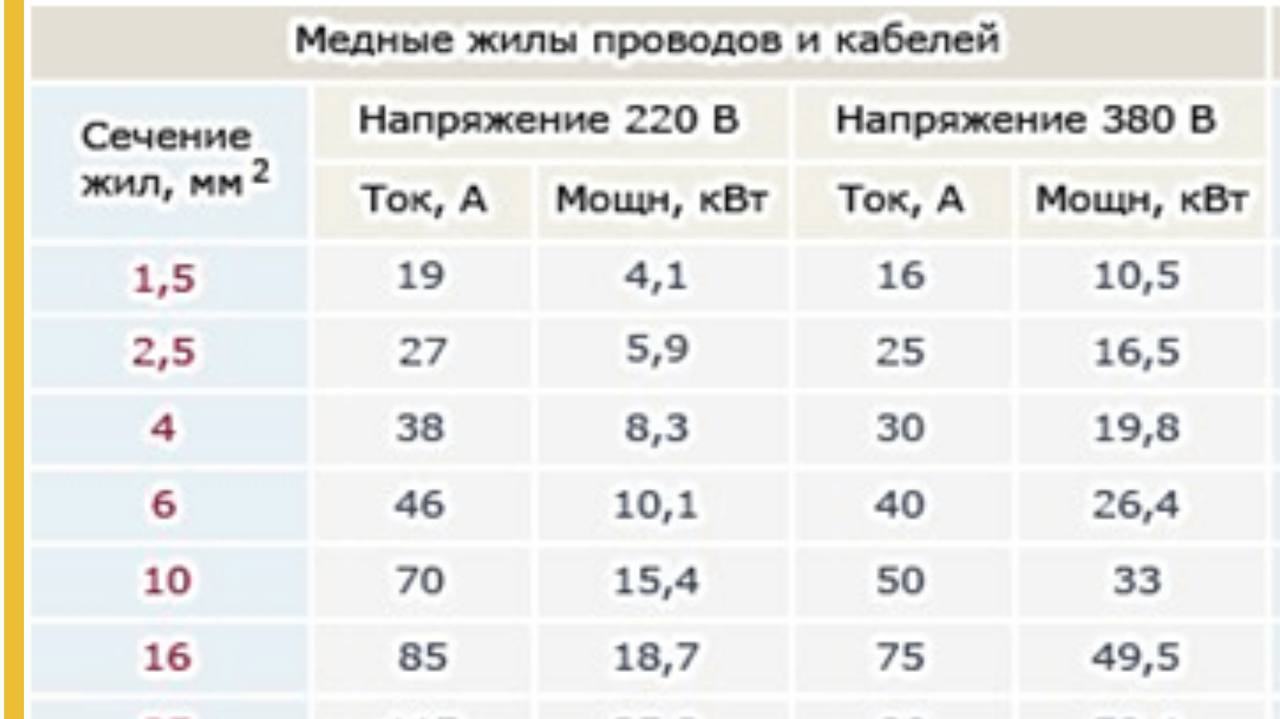

Это максимально допустимые длительные токи для одиночной прокладки (еще и в земле, скорее всего), защиту не по таким табличкам выставляют) Точнее аргументы берут с подобных, но при этом учитывают тип прокладки, группировку, температуры окружающие итд
Venstan

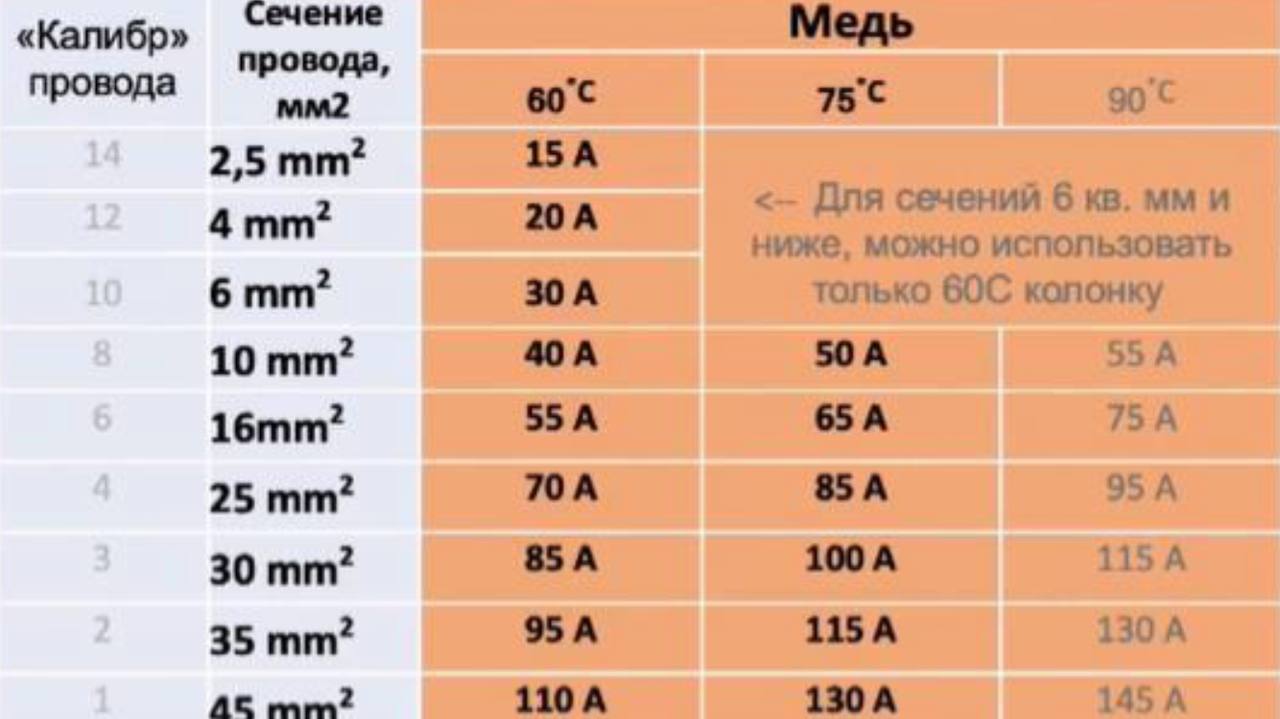

Вот наша ( перевод в мм2 примерный) Но для воздуха/земли, специальных изоляций высоко температурных есть отдельные таблицы в NEC. Эта базовая для большинства проводок в нормальных условиях, (температура среды 30 градусов Цельсия)
Viktor
Как называется ваша табличка? И откуда она? В NEC единой таблички нет, как я знаю, так что эта - скорее всего на коленке писанный колхоз
Venstan
Эта для сравнения сделана возможно и «на коленке», но есть и таблица в NEC. 310.16 для большинства основных типов изоляции. А мотом еще несколько для разных температур (изоляции) и условий прокладки
Viktor
Ну вот, эта конкретно - для кабелей с не более тремя токопроводящими жилами. Ваш AWG 14 это наши 2мм2. И там у вас 25А потолок. Не такой уж и большой расход с нашими нормами) И огромный расход с этой хренью. Хотя нет, сорри, с этой как раз норм)) просто наши миллиметры проставлены приблизительно, а не точно. Тут ваще температура не указана
Dmitriy

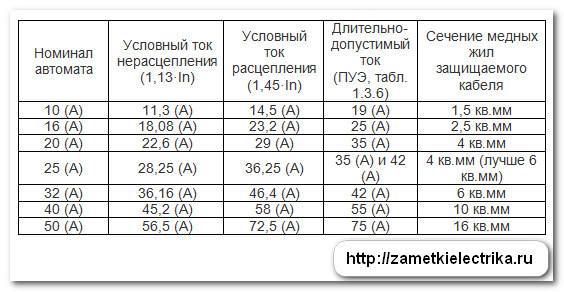

Вот правильная с практической точки зрения)
Rus
16кв мм в 50а ав?
Dmitriy
В чем вопрос?! Влезет и больше, до 25
Rus
Я думаю не залезет Хотя В 63 лезет спокойно В 50 не пробовал
Dmitriy
Что хотя?! Паспорт посмотрите и лимиты по сечениям Без проблем
Aleksandr
Залезет со свистом
Rus
Все увидел 25 залезает
Dmitriy
Даже в 16-амперные
Viktor
зачем думать и гадать, посмотри паспорта разных автоматов. есть и до 35мм клеммы, и до 50
Aleksandr
А вот в одномодульные дифы только 10мм лезет
Rus
Согласен От производителя зависит надо паспорта чекать
Dmitriy
Иногда и того меньше
Rus
50 не встречал у себя нигде) Либо 40, либо 63
Aleksandr
Часто встречается в новых МКД
Krill
Только надо дополнить понижающий коэффициент для групповой прокладки
Dmitriy
Это уже с запасом в принципе
Geopolis78
Для каких кабелей?
Krill
Для всех
Geopolis78
Для всех оно не надобно
Geopolis78
Для розеток, допустим, совсем не надобно. Для света обыкновенно тоже
