Доброго времени суток, можете помочь определить данную микросхему стоит в ми 11 t , на линии, CON USB DP CON USB DM

Комментарии: 11

  1. Anonim

    Это redmi k40s на китайском рынке Можно найти схему

  2. Anonim

    Что с микрухой? С чего Вы взяли что она неисправна?

    • Elish

      Гадалка сказала

      • Anonim

        Не, ну тут я бессилен)

    • Peace

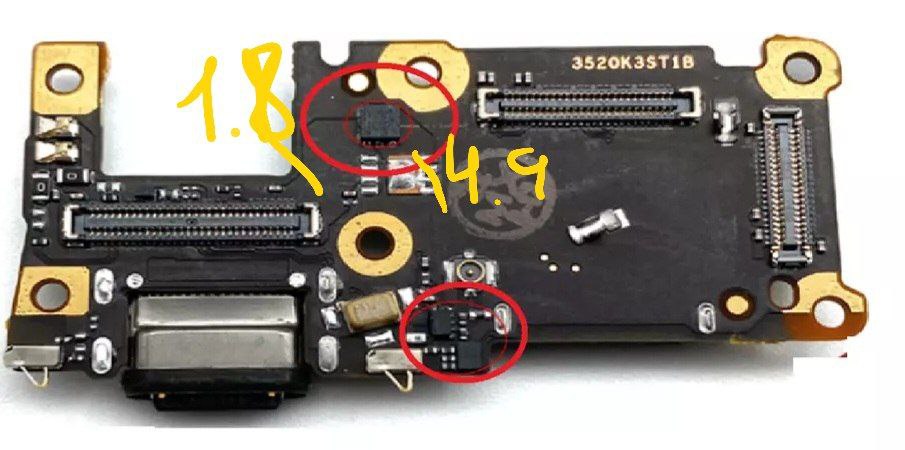

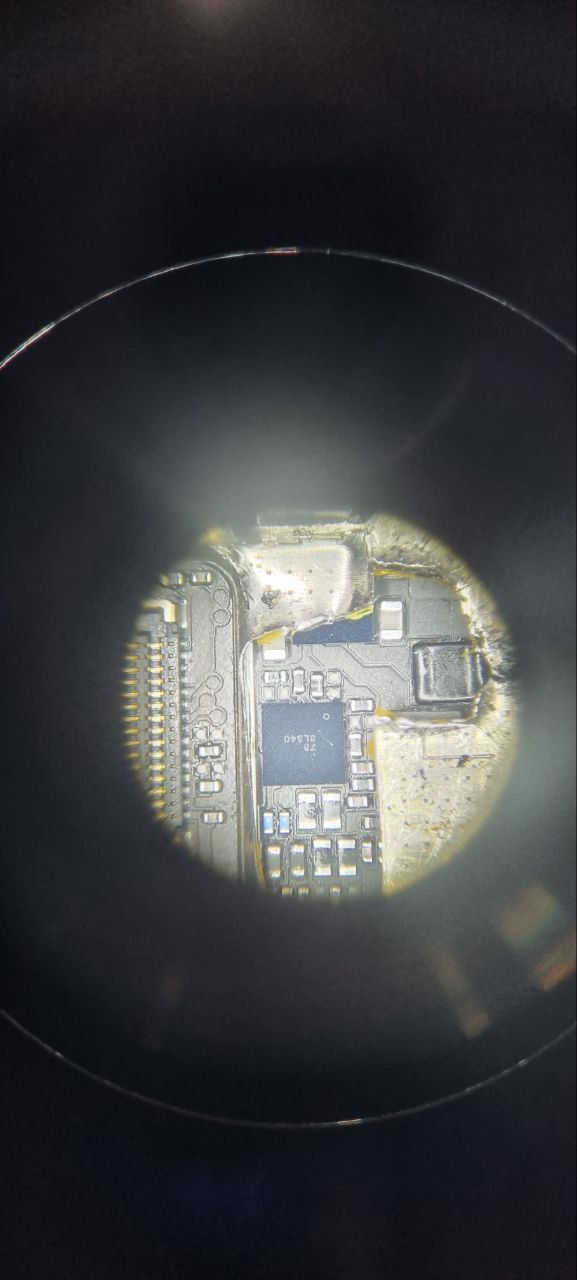

      Не стоить так шутить, я же не просто так написал И так начну с начала, аппарат не заряжается, подключение не видел не как , разобрал , овп на нем стоит на суб плате, так как нет рабочей нижней решил родную сделать, диагностика показала что на овп питания приходит, а вот из него выходит 1.8 , снял его и кинул мычку , телефон начал заряжаться но не быстрой зарядкой, проверил конектор основной платы , и обнаружил что линии CON USB DP CON USB DM не имеют падение, то есть там ol, хотя так не должно быть, глянул как оно там реализовано, и увидел что эти линии идут с этой микросхемы, а на микросхему идут с проца , те что с проца имею падение, а те что с микросхемы нет , хотя линии не в обрыве, и там ещё один момент с нижней платой, то что после установки овп она не работает, хоть сотню поменяй но не выдаёт то питание которое нужно, как то так Где красным отмечено падение есть, где оранжевым их нет , вот мне и интересно должно ли быть так

      • Anonim

        Для теста, перемкните линии дат между собой, со стороны проца, и гляньте как реакция на фаст изменится.

        • Peace

          Чуть чуть не понял, просто взять и замкнуть их между собой, а дальше тип проверить на зарядке, или с этой микрухи появится ли падение

          • Anonim

            Эта микруха, чтото типа переключателя для тайпси. Либо управлением либо переключанием в самом коннекторе зарядки - выбирается режим ее работы. Там и подключение наушников, отг, аксессуары, уарт, юсб, зарядка, подключение к тв и многое другое Да. Принудительно заставим микруху войти в режим зарядки на полный ток. Исключим таким образом работет ли силовая часть или проблема все таки с управлением.

            • Peace

              Я очень сильно извиняюсь что туплю у меня сейчас 3 часа ночи мне нужно замкнуть линии которые идут со стороны проца между собой, или замкнуть их в обход микросхемы Тогда возможно она занимается и переключением скорости зарядки поскольку, микросхему управления я поменял

              • Anonim

                Да, только между собой.

                • Peace

                  А вопрос с суб платой, там то что мешает интересно Приходит 4.9 выходит 1.8 , замена не дала результата, на этой линии только кондеры ещё что за прикол их заменил , и да это все без подключения к плате
