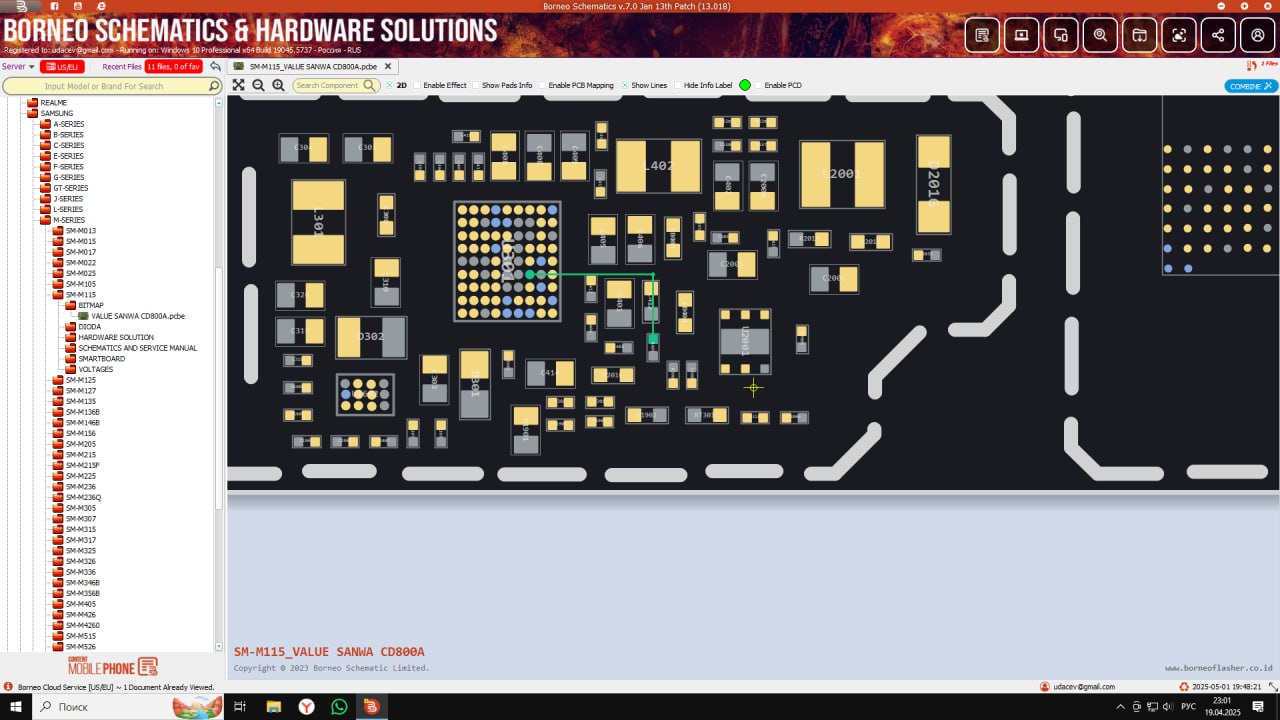

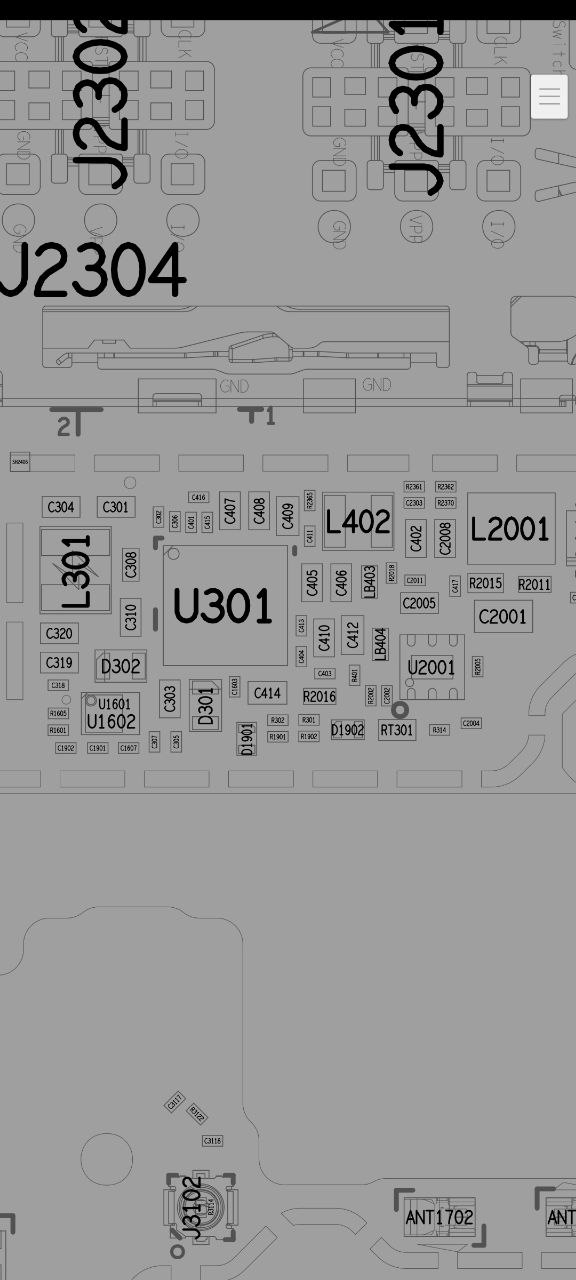

принесли samsung m11, нет изображения и подсветки. Вроде не падал, ПК определяется. Путем прозвонки на левом коннекторе дисплея найден обрыв lcd_vsn. Добрался до обвязки микросхемы u301, падение то появлялось, то пропадало. Снял микросхему, стал проверять падения на пятаках. На контакте с названием u301_option показывает обрыв, хотя по борнео должно быть около 400мВ. Подскажите пожалуйста что это за линия, насколько важна? Схемы самой нет

Комментарии: 18

  1. Mobilk

    Потому что полная ностальгия по панасонику Так примерно ляпну, если +-5в то падения соответственно меряют относительно массы по разному полярностью щупами, ну и вообще м11 это м115? Или чтото редкостное?

  2. Mark

    Найдите для начала +5/-5 v на включенном аппарате (на основной плате, коннектор дисплея, со всеми микросхемами) Без подключения дисплея Они будут А без них, естественно ничего не будет Далее Отталкиваться от вводных Если поднимаются питания Исключить дисплей Если ответа нет Значит смотреть линии инита дисплея И т.д

    • Aleks

      на коннекторе дисплея есть led_a 3,8в. vreg_l6 1p8 есть, lcd_vsp дергаются милливольты, lcd_vsn пусто. замеры с подключенным дисплеем. По падениям на коннекторе lcd vsn, lcd vsp норма - забыл, что падения по +-5в измеряются с разной полярностью щупов. Телефон включается, по крайней мере звук подключения зарядки есть, ПК видится. Модель samsung m11 (sm m115f)

      • Mark

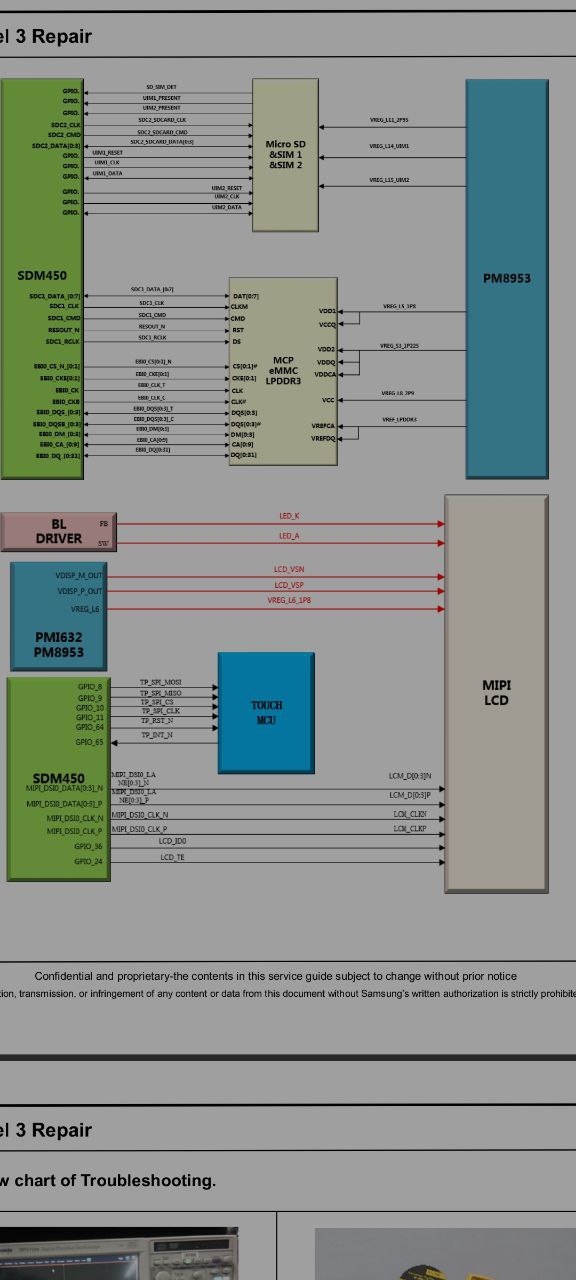

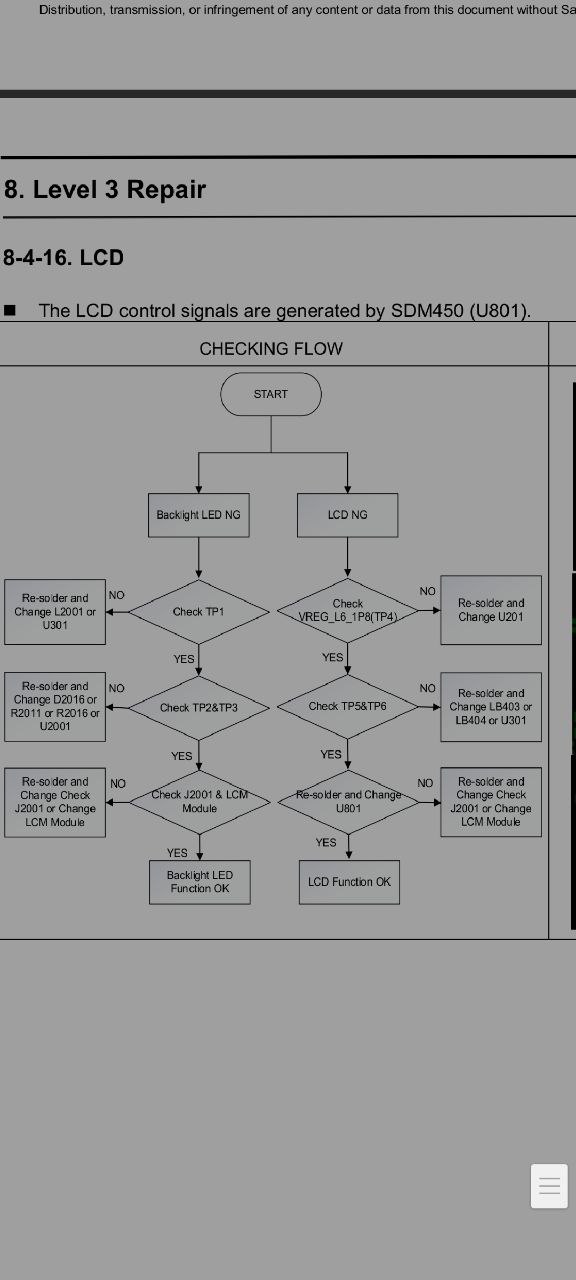

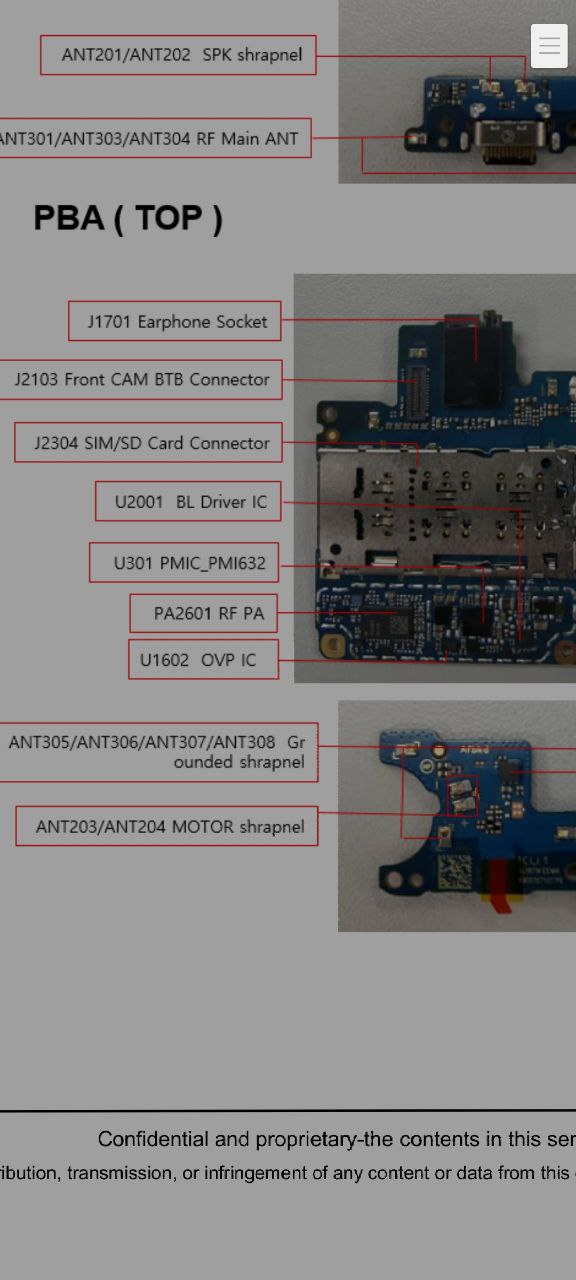

        Я забыл, напомните Схема у вас есть? Или вам дать кусочки для более ясной картины?

        • Aleks

          именно схемы нет. буду благодарен если дадите

      • Mobilk

        Двуполярное напряжение поэтому естественно измерения падений в разные стороны будут Пока не запитается дисплей то подсветки чаще всего и не будет

  3. Mobilk

    А телефон вообще включился? Запускается?

    • Aleks

      Да запускается и звуки есть, все работает кроме экрана

  4. Anonim

    Вы лучше vsn/vsp не падения замеряйте, а напряжения на них. Они должны подниматься и без подключенного дисплея.

    • Mobilk

      Помню на ц4353 важно было мерять не путав щупы, иначе стрелку выгинало

    • Mark

      Завтра как приду на работу, закину сюда Тсс, все постепенно ) Ваш метод

    • Aleks

      понял, спасибо. Надо к основному КП лезть, мне кажется он разрешения не дает. Осциллографом на резисторных сборках у коннектора дисплея есть шевеления

      • Anonim

        Они и будут К кп зачем Вас потянуло?

        • Aleks

          проверить сигнал sys ok

          • Anonim

            Если аппарат стартует, с sys ok явно все в порядке У вас панель не запитывается, соттветственно и изо не будет

            • Aleks

              а что есть панель, объясните несведущему

              • Anonim

                Дисплейная панель

                • Aleks

                  ааа понятно
