приветствую парни. вопрос кто воевал с самсунг с21+ (sm-g996b) утопленный. все восстановил. но не работает кнопка вкл. на разьеме есть 1.8в и 4.1в VBAT. разьем в порядке. шлейф в порядке. даже на плате замыкаю ему все равно. может кто то даст совет
приветствую парни. вопрос кто воевал с самсунг с21+ (sm-g996b) утопленный. все восстановил. но не работает кнопка вкл. на разьеме есть 1.8в и 4.1в VBAT. разьем в порядке. шлейф в порядке. даже на плате замыкаю ему все равно. может кто то даст совет
Комментарии: 60
Yuriy
Так он не включается, или кнопка не работает?)
Ion
Кнопка сама. Зарядку видит. Набирает процент. Если замкнуть 1.8в на землю когда он на зарядку. То апп включается. А так кнопка на нажатие вообще 00
Yuriy
Какой 1.8 на землю? Если замкнуть 1.8 на землю он не должен включатьчя Если про сигнал pwr То должен
Ion
А он вкл только так. По другому его не вкл. У него 1.8в должен замыкаться с Vbat. Но он не хочет ни в какую. Хоть вольтаж присутствует Я про сигнал power
Yuriy
На землю?
Ion
На Qualcomm 1.8в замыкается на землю. А на exynos 1.8v замыкается с vbat
Yuriy
Чё правда?) Везде замыкается pwr на землю В этом и суть
Haspods
всем привет, что за проблема на техно пова 6 про, ночь полежит заряженый, и выключается, утром включаю, зарядка 100,как было вечером, и ещё когда в кармане лежит, надо срочно достать, а он выключился, подскажите пожалуста,может какая то защита стоит?
Yuriy
Даёшь ноль вместо единицы и аппарат включается Причем тут вообще vbat Да, от юзеров шаловливых. Надо в сервис тащить
Ion
Здесь ещё. Bixby
Haspods
понял , спасибо
Ion
На самом шлейфе 2 контакта звонятся при нажатие кнопки. Оба идут 1 на 1.8в 2 идёт на vbat. На плате на этих пинах 1 питание 1.8в 2 питание 4.1в который через резистор понижается до 1.8в. Видимо это и power и Bixby
Yuriy
Хорошо, а если по другому, пробовали 1.8 на землю замыкать?
Ion
Достаточно 1 касание и аппарат включается. Такое ощущение что я зажал и держу кнопку
Yuriy
Это если на землю?
Ion
Да
Yuriy
А на вбат ничего ? Нет pdf файла схемы?
Ion

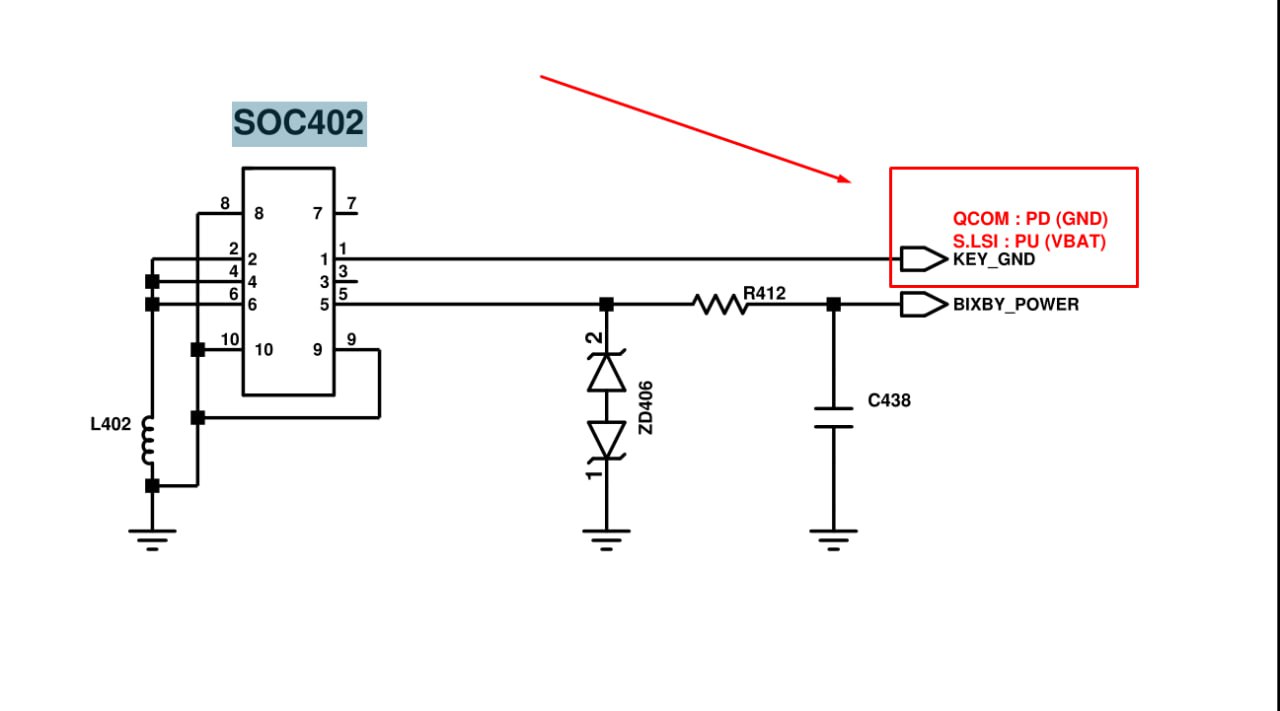

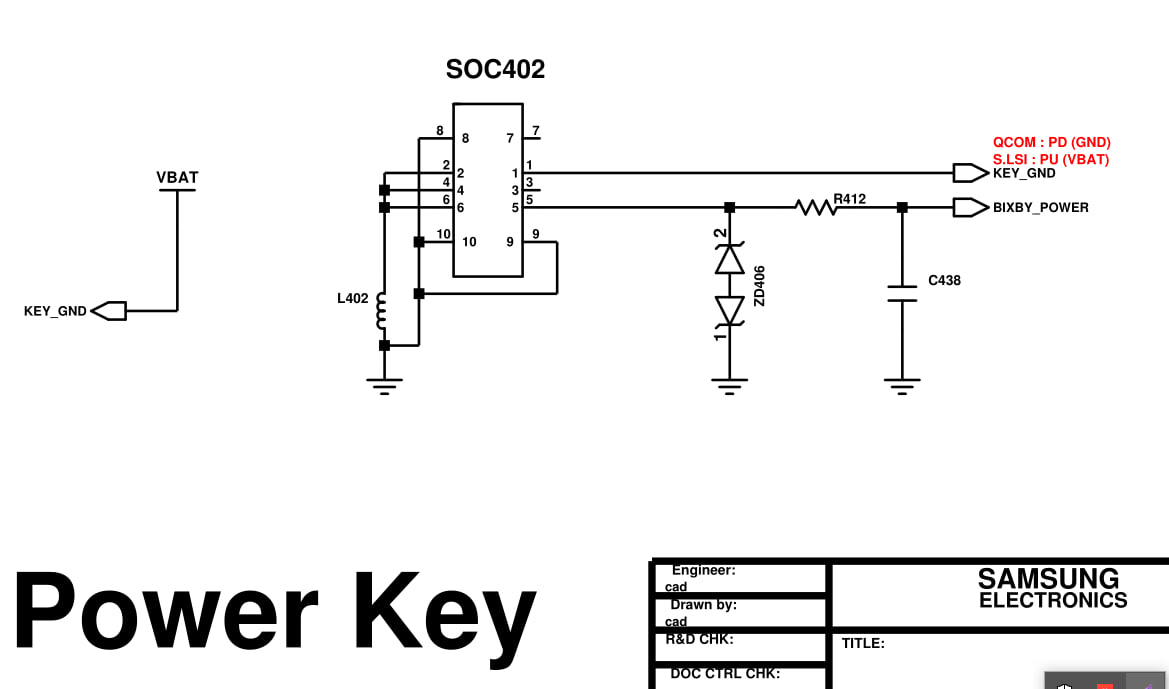

Нет к сожалению Вот схема кнопки. Больше ничего нет что связано с кнопкой
Yuriy
Хорошо, вариант проще, контакты кнопки как занятся? Один 1.8 А второй куда?
Ion
если смотреть на фото то пин 1 и пин 5 между собой
Yuriy
Ок
Ion

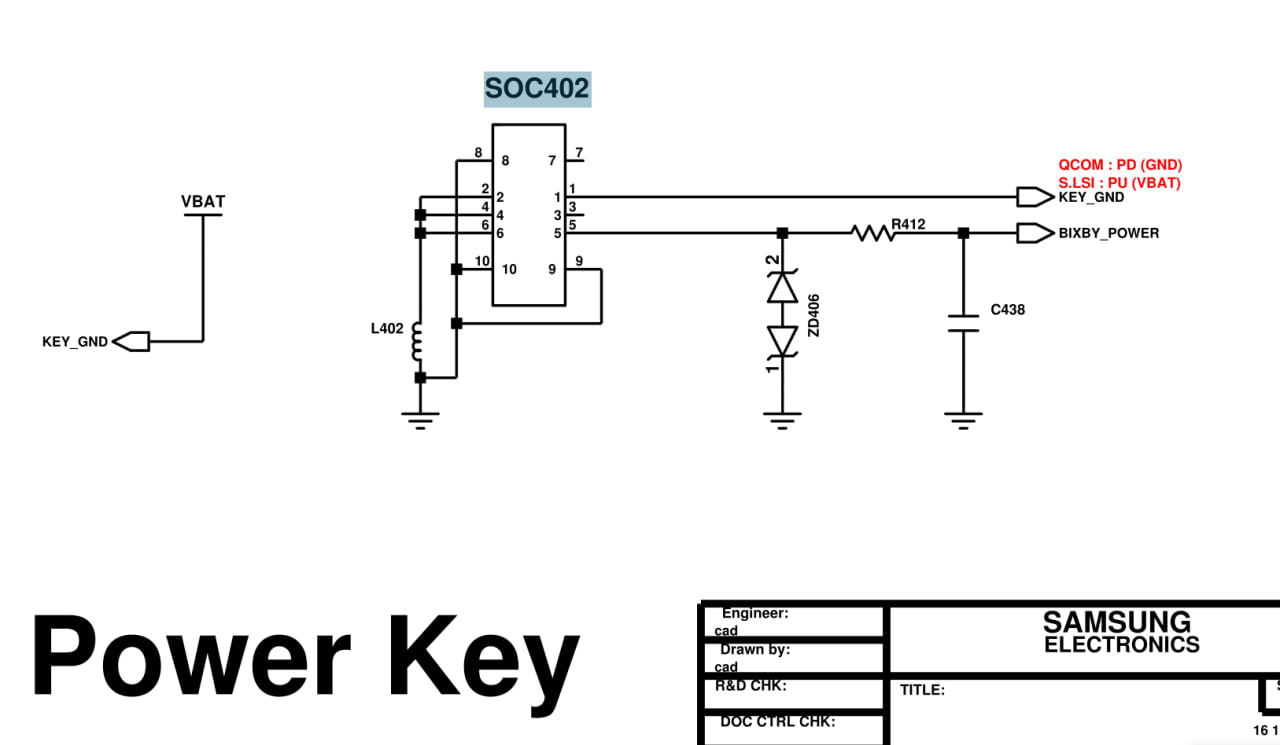

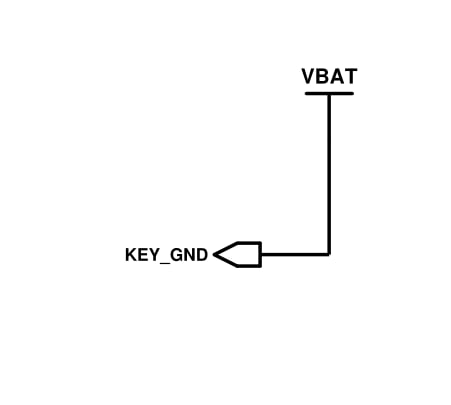

как написано на фото на exynos земля уже заменяется линией VBAT и по логике так и выходит. что на том пятаке как раз питание от вбат
Yuriy
Да ля Можно ж прозвонить Кнопку И убедиться Что на нее идёт Повер Земля Или ещё что-то
Ion
думаете я до такой степени нулевой в ремонте и не додумался?
Yuriy
Вбат + повер это бред Ни где не встречал никогда что бы ПОВЕР Нет не так POWER Цепляли к VBAT Зачем? Логически просто подумать Зачем Ни где не встречается А на s21+ молодцы какие Сделали это Нахрена?
Ion
прозвонил саму кнопку понять какие контакты замыкаются и выходит что 1 и 5 как раз земля здесь не вижу чтоб была завязана
Mobilk
Емое, че опять происходит у вас тут
Yuriy
И как оно будет работате Если POWER Это логический сигнал У него 2 состояния И 1
Ion
бошка кипит уже у меня от этих ремонтов
Yuriy
1 это 1.8 0 это 0 Вот я о чем
Ion
этоя понимаю и в курсе
Yuriy
А если мы цепляем на 1.8 вбат То нахрена
Mobilk
В бат на кнопку?
Yuriy
Если это уже надо апц Ацп Ппц И пр Да
Ion
интересен факт что если просто один раз коротко замкнуть 1.8в на землю то он тут же вкл аппарат и то только когда зарядка подключена
Yuriy
Смотреть vph И далее
Mobilk
Тут без 50гр не разберешь
Yuriy
Ну вбат вроде в самсунгах
Ion
во во
Yuriy
Ты встречал что бы на повер цеплялось другое напряжение?)
Ion
а вот здесь я начал тупить
Yuriy
Ну вот А поиском если поискать Эта линия идёт ещё куда-то?
Ion
да ято понял что с вбат тупанул и за этого все только вот это
Mobilk

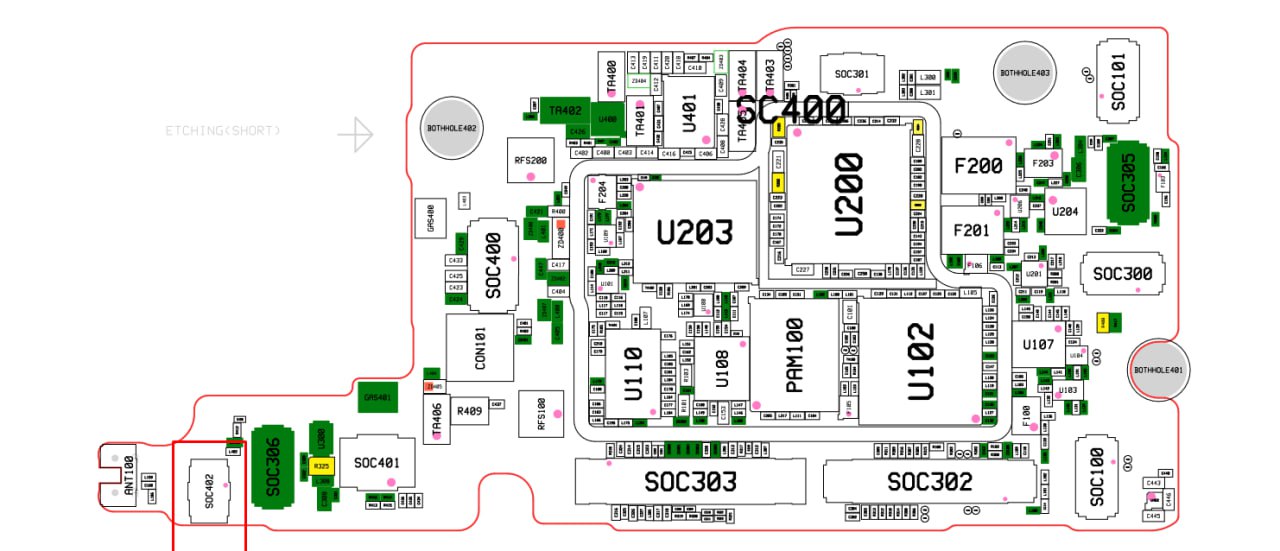

Сок402 это че за коннектор?
Ion
кнопка вкл
Mobilk
Да ладна
Yuriy

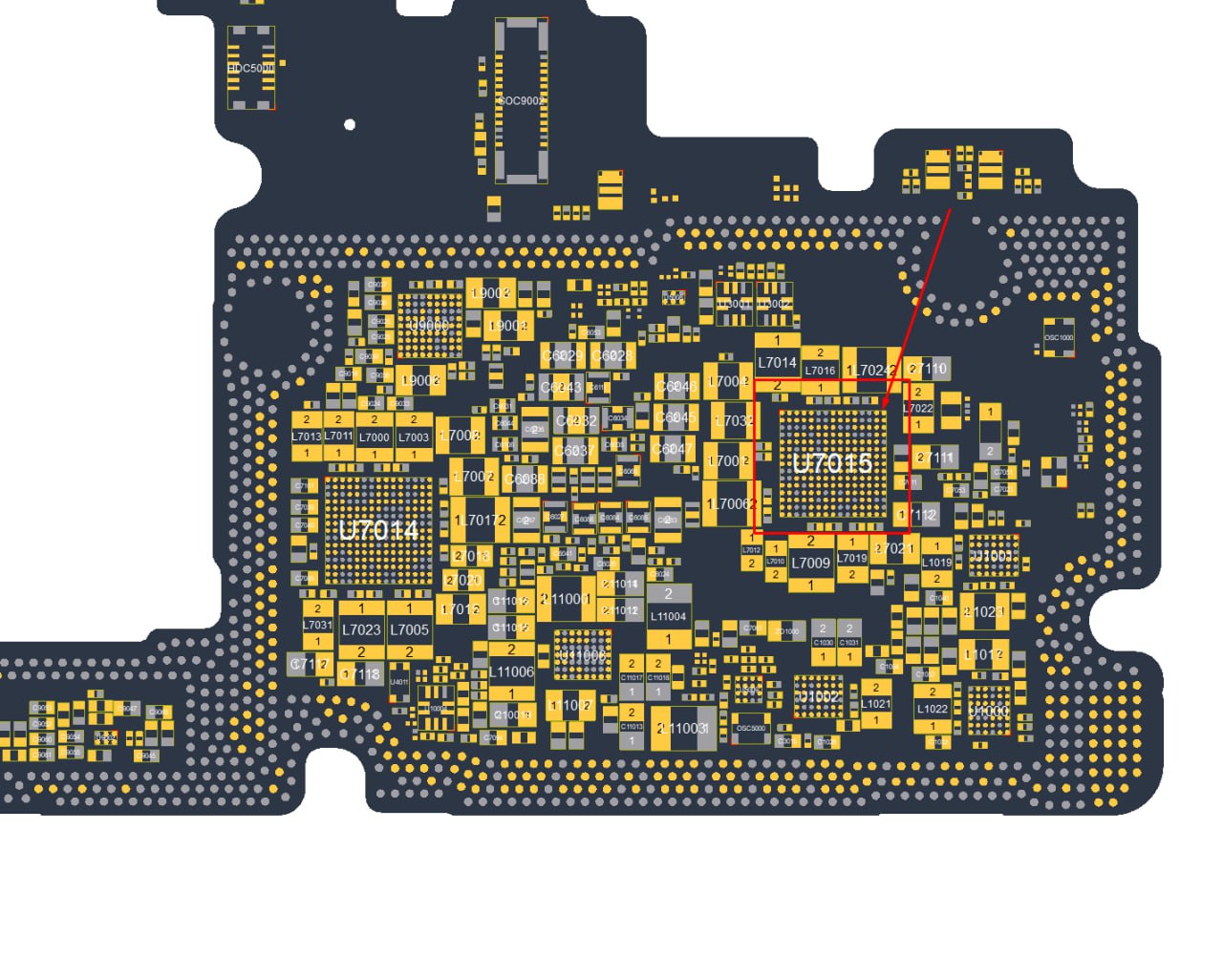

А u7015 это шо ? Маркировка Ну так, что скажешь?)
Ion
выявил я линию AP_PS_HOLD 1.8в куда она идет возможно здесь процц виноват
Yuriy
Ps_hold не то Тоже Самое простое Найди tp edl И к компу без батарейки Если видится не отваливается, питания есть
Mobilk
Че просто вбат херачить на землю и все
Yuriy
Да мне кажется там они имели ввиду что вбат типа земля, типа общая земля Я хрен знает как их понимать
Mobilk
Чудес не бывает, ща доем посмотрю
Ion
не группа а цирк ладно удачи вам. сам разберусь
Yuriy
Пхахахахаха Удачи тебе))
Mobilk
Секрет видимо в кнопке bixby оно туда потом идет Схема же вот, дальше надо смотреть Все опоздал?
Mobilk
Нет
