Коллеги всем привет. нужна подсказка, уже всю голову сломал, казалось бы проблема не новая samsung a705, не заряжался, по классике на плате разем + оторван. Восстановил, теперь 0,6А и треугольник. нижнюю плату подкидывал, межплатный шлейф тоже. терморезистор менял на нижней плате, не помогло. разные солюшки проверил, не понимаю что надо, осталось только заменить коннектор на плате. может что упускаю?
Комментарии: 35
Ilya
Всем привет. S22u всегда а безопасном режиме, дело не в кнопках, встречал кто?
Anonim
Отталкивайтесь от того, сколько на терморезисторе подтяжки
Sergey
на нижней плате 6мВ, можно сказать, что там ничего нет. может выбило zd6002? еще под щитком не смотрел, это единственно на что я могу грешить, а там конечно хз падение 765, по схеме 516.
Anonim
Подтяжки
Sergey
да это я понимаю, но откуда тянуть подтяжку ( терморезистор одной ногой на земле сидит) т.е. на него, но откуда с нижней платы и какое напряжение (1,8В) вроде бы должно быть
Anonim
Смотрите в сторону бтб коннектора на мейне. Обрыв там, при условии что солюшками чтото не напаяно там
Sergey
да уже кидал линию бат терм на нижнюю плату, но не помогло ( по крайней мере так делал один индус)
Grigoriy
У тебя присутствует 1.8 в? около TH на нижней ,рядом ...обычно формируется делитель ,резистор подтяжки 1.8 и TH на земле. Ищи почему вниз недоходит 1.8 с верхней, если есть 1.8 значит сам резистор подтяжки сдох.
Sergey
спасибо. ща еще разьем заменю, чтоб исключить все моменты
Grigoriy
Средняя точка делителя где-то от 0.5 до 1 где то приблизительно должно читаться процессором. Заколебал меня этот редми ноте 14 про , судя по логу, где то нарушен обмен i2c PMIC ,в поиске, пока, все действия мимо, что то упускаю
Cupon

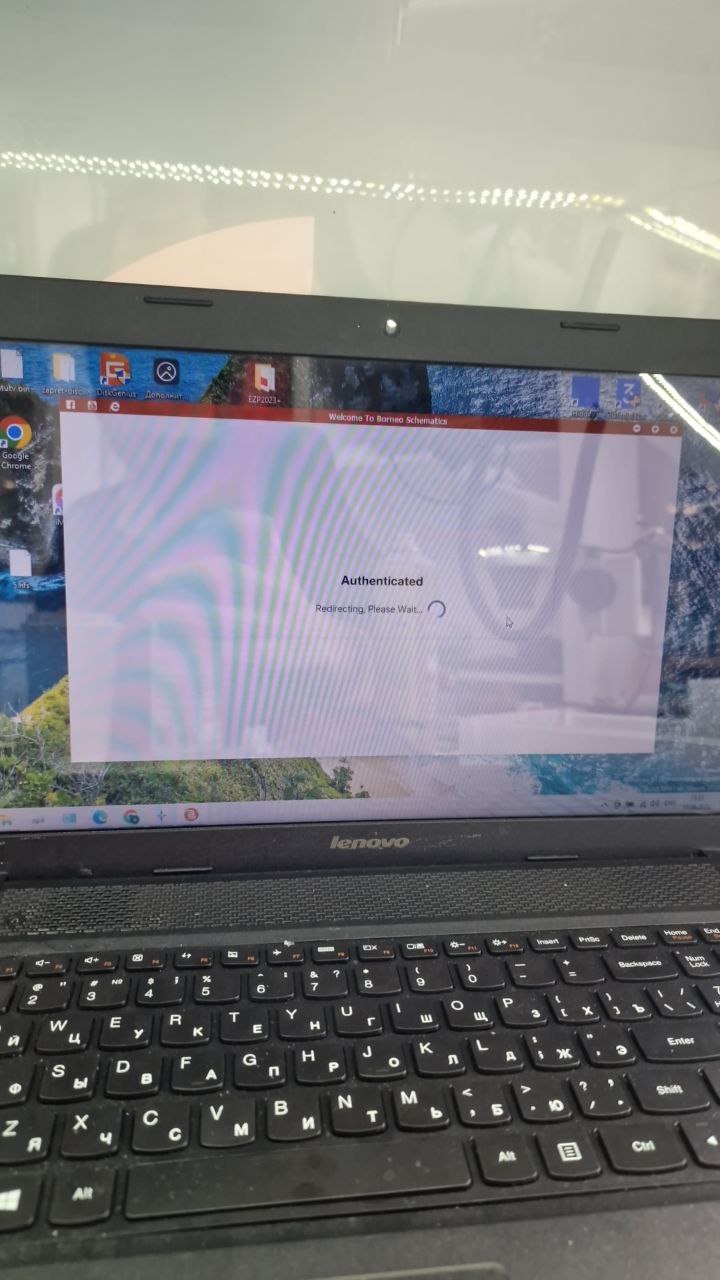

у кого тоже не работает borneo ?
Dmitriy
С впн работает
Maestro
ВПН!
Mobilk
Есть впн для впн?)))
Maestro
Нит
Cupon
лол уже который меняю не работает все равно
Maestro
Запускаю платный Все норм)
Sergey
снизу есть 1,8, по схеме через резистор идет на терморезистор, но на плате нет резистора с завода. т.е. снизу и не должно приходить? я правильно понимаю же? если рассмотреть верхнюю плату, то эта линия сидит на диоде и потом в кп уходит. буду проверять ZD, может он пробит
Grigoriy
Подтяжка должна быть обязательна, поставь тогда резистор , проверь сопротивление TH при комнатной температуре. Сколько kom?
Sergey
85кОм, на нагрев-17 и поднимается. поставить туда где его нет с завода? а номинал тогда какой Диода на верхней плате не оказалось, как и напряжения 1,8
Grigoriy
Тогда попробуй 50ком или 100ком резистор подтяжки. Проверь через тестовое *#0228# или поставь aida apk . Т.е. подбери резистор подтяжки
Sergey
ну на аналогичных моделях стоит 100ком, через кондер и на терморезистор, попробую
Grigoriy
Ну вперёд...я про А70 вообще забыл как он выглядит Какой через кондёр?!?!. Кондёр просто сглаживает и паралелен TH,. Не путаемься!
Sergey
мой мозг взорван) и 50 и 100 ставлю, тот же эффект, ставлю 10, на терморезисторе 1,56В и теперь на весь экран треугольник)))
Grigoriy
Желательно отсекать, локализовать перед началом , подкидывать исправное. Чтоб понять в какую сторону идти. Тогда смотрите по схеме на плате остальные ТН возможно они создают проблему. А если нечего подкинуть ,тогда внизу на ТН приблизительно оставьте так чтобы было где то 0.7 в на ТН. Проверьте доходит ли эта линия на плату. Вы батарею подкидывали вообще?
Sergey
другой акб у меня нет. если брать все как было, то на терморезисторе нет напряжения, 7мВ, шлейф межплатный и другую нижнюю плату подкидывал. ничего не менялось, заменил для уверенности коннектор (избежать микротрещин) тоже тишина. он по классике, оторван был + на коннекторе, восстановил и получил восклицательный знак.
Grigoriy
Пиши свои показания в вольтах, 0.7в. 0.07в . 0.007в Что значит 7mv?
Sergey
0.07В
Grigoriy
Подбери там 0.7в резистором . Далее проверь прям на плате эту линию сколько она показывает? Батарею можешь подкинуть рядом по поколению , только не перепутай + и - !!! , Сверяй!!! Некоторые нужно подключать наоборот!!!!!. Для диагностики. Не спали!!! Проверь конектор средние контакты батареи И ещё чтоб знал !!! 7мв это 0.007в
Sergey
подобрал, стало 0,7В. при первом включении восклицательный знак пропал, передернул зарядку, опять тоже самое.
Grigoriy
Aida apk поставил. Не пропускай между строк, где показания t?. Все что сказал внимательно делай ....не торопись....что то может упускаешь ...
Sergey
да я не пропускаю, просто еще не успел, но уже торопыги не хотят ждать, отдаю без ремонта. Спасибо большое за помощь!
Grigoriy
Жаль..... Сразу обговаривайте запас в ремонте по срокам.. если не согласны пусть идут лесом. Не надо перед ними бегать на цыпачках. Уважайте свой труд и время. Ладно... ниче,не расстраивайся!, бывает так у нас и у меня такое было не раз
Sergey
да я всегда закладываю, и как вы говорите, не хотите- лесом, я так и делаю, просто они все считают, что у нас есть волшебная палочка))) ну да ладно, обидно что не успел разобраться. хотя таких кучу сделал, а этот прям крепкий орешек попался)))
Sub308
У меня не волшебная палочка , а горячий паяльник
