Всем привет. X3 pro, откатан, проблема сейчас по питанию - VPH_PWR формируется только 3.0v, VREG_BOB только 2.3v вместо 3.3v. PM8150B, PM8150L заменены. Есть идеи что еще глянуть? Память в данный момент снята, сначала хочу разобраться с питаниями чтобы её лишний раз не греть, из-за её отсутствия не может быть такого?
Комментарии: 18
Grigoriy
Обвязка . 8150L дроселя проверьте. Проверьте по моему 4 напряжения вообще на проц,на обратной стороне проца,по кондёрам, хоть как то поднимаються ? Если vph хотябы 3.0в формирует. Батарея тоже важную роль играет Без ufs вообще дальше и не запляшет. Индикатор тоже будет молчать .
Dmitriy
Дросель звонится исправно, 3.0 как с одной так и с другой стороны. На обратной стороне проца ничего не поднимается, потому как vreg_bob (первое напряжение pos)
Grigoriy
Сейчас подумаю отпишусь Что то просаживает. А проц стоит или снят?
Borisych
На vph дай 4 вольта. Мож, чего греться начнет...
Dmitriy
Проц на месте, снята только ufs Попробую, но вряд ли что-то будет видно, отличие от рабочего то всего 0.2v по vph_pwr
Grigoriy
Надо делать с такой же проблемой... Руки не доходят ...потому что мой... Я и забыл что не доделал с такой проблемой boot cap или что то подобное просмотрите тоже на всякий.
Dmitriy
Boot_cap смотрел, с одной стороны около 7в, как и на рабочей плате
Grigoriy
Кто садит vph .. 8150L точно исправная ? Может в ней дело. И вообще это проблема с угла плата 8150L . Честно ...просто отвлекся от этой работы....сказал бы точное решение. На gsmforum хорошо расписана ПОС
Dmitriy
Точно, 3шт пробовал с разных плат и абсолютно одинаковое поведение, не меняется даже на 0.1в. Как было 3 так и остается. Пос это конечно хорошо, но туда надо смотреть когда хотя бы первичка и первое его напряжение vreg_bob в норме
Grigoriy
Именно с угла платы где стоит 8150L началась это проблема как у тебя....это мне запомнилось почемуто .... Просто в основном ребол проца и до туды редко доходило ....но там надо копать изучать ...моя....другие работы отвлекают от нее
Dmitriy

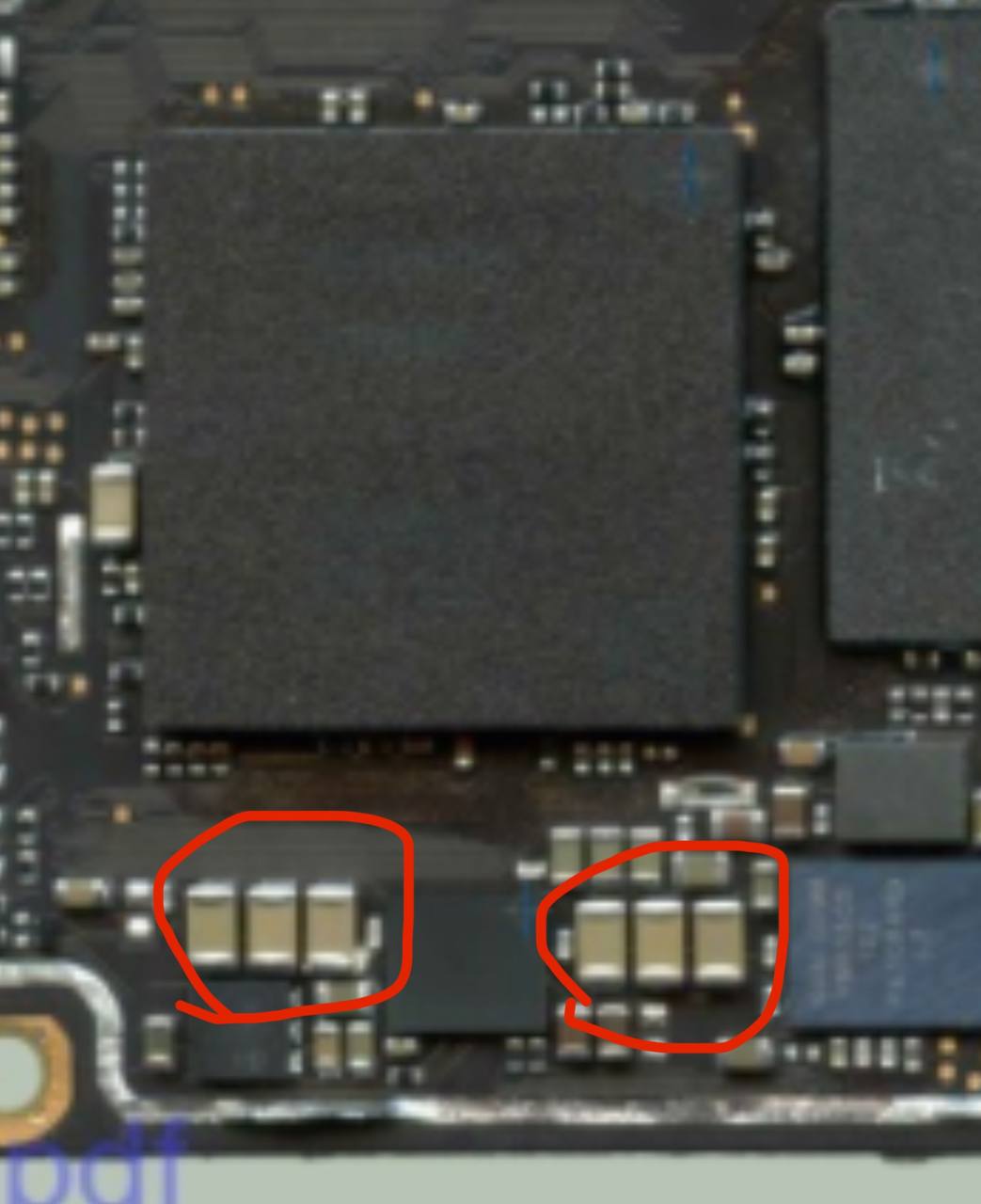

Вот вот) Даже взял для нее вторую плату под реболл, откатал чтобы было под рукой с чем сравнить питания. Кстати еще заметил что на кондерах возле контроллера черного (я так понимаю контроллер быстрой зарядки) нет никаких напряжений, на рабочей плате они есть (3v на всех шести кондерах с обеих сторон). Разумеется контроллер другой ставился, поведение никак не изменилось, по схеме эти Кондеры идут как раз в этот контролер
Grigoriy
Ну его можно пока снять на всякий. Да это быстрая и есть. Его поставишь в конце когда все получиться Это то самый ремонт ...когда каждую точку, каждую cmd шку и микрушку приходиться досканально методом сравнения выяснять . Лишь доска была цела....чёрт её знает что там слоях. Борисыча метод пробывал?
Dmitriy
Метод Борисыча это как ?) Не слышал о таком
Grigoriy
Класс ..... Моё почтение ! Разбираться в этом всем. Я 3 дня все логи uart качаю ....смотрю....сравниваю.Время так летит ....походу с наскока не разберусь пока. Но с интересом стараюсь их понять....сравниваю между собой.. 3 дня это капелька всего лишь... Очень интересно мне это Борисыч молодец! Я чувствую его методы работы.
Leonid
Так в чем его метод?) Вас не было ,но Борисыч с Пупкином такой актив показывали тут , пол беседы следило)
Borisych
Че за беседа? Ваще не помню...
Leonid
11т про с мертвым процессором)
Borisych
А,был такой. Реально проц не видел адекватно акб... Эти конченые модели с батареей на 8 вольт хоть в работу не бери. Вечно какая нить жопа вылазить...
