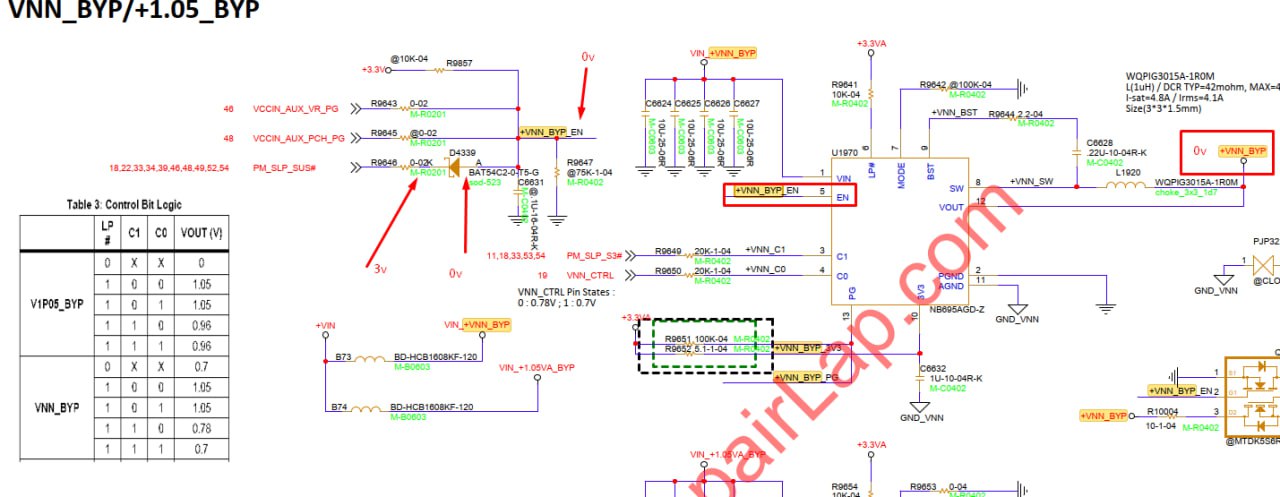

Привет, У меня проблема с материнской платой GM7TGxP. Проблема в том, что у меня есть только схема, а не вид платы. Мне приходится искать каждый отдельный компонент, чтобы измерить его. Я многое сделал и пришел к выводу, что, вероятно, он останавливается на сигнале +VNN_BYP. +VNN_BYP_EN активируется PM_SLP_SUS#. PM_SLP_SUS# активен 3v. Не понимаю, почему с диода Д3449 (см. мою маркировку) не поступает напряжение. Когда вы поднимаете диод вверх, на аноде появляется напряжение. Когда диод включен в цепь, на аноде нет напряжения. Проверил все резисторы на схеме, все в порядке. У кого есть идея?
Комментарии: 11
Borat
чтоб запустился +VNN_BYP, нужен VCCIN_AUX_VR_PG
