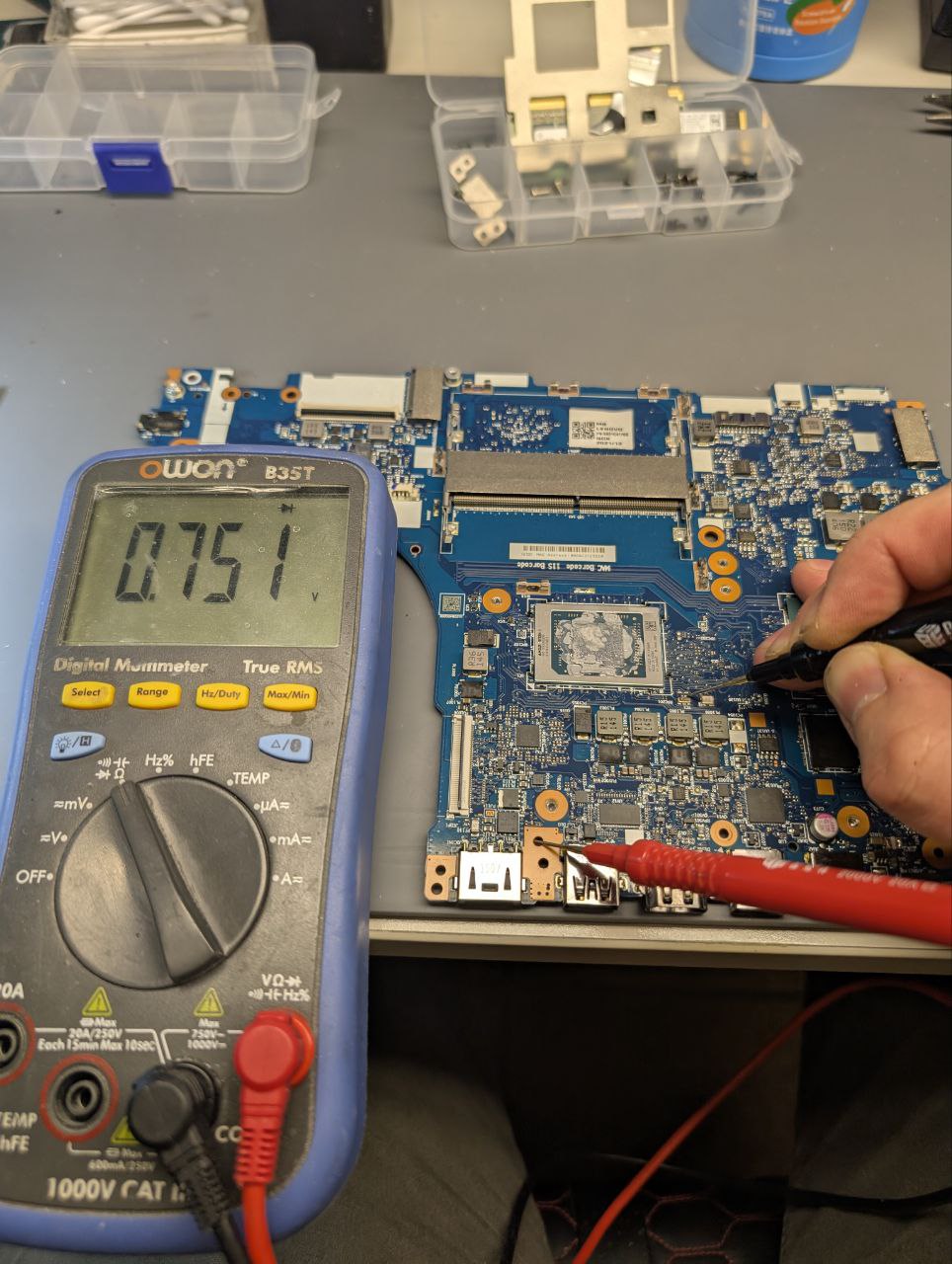

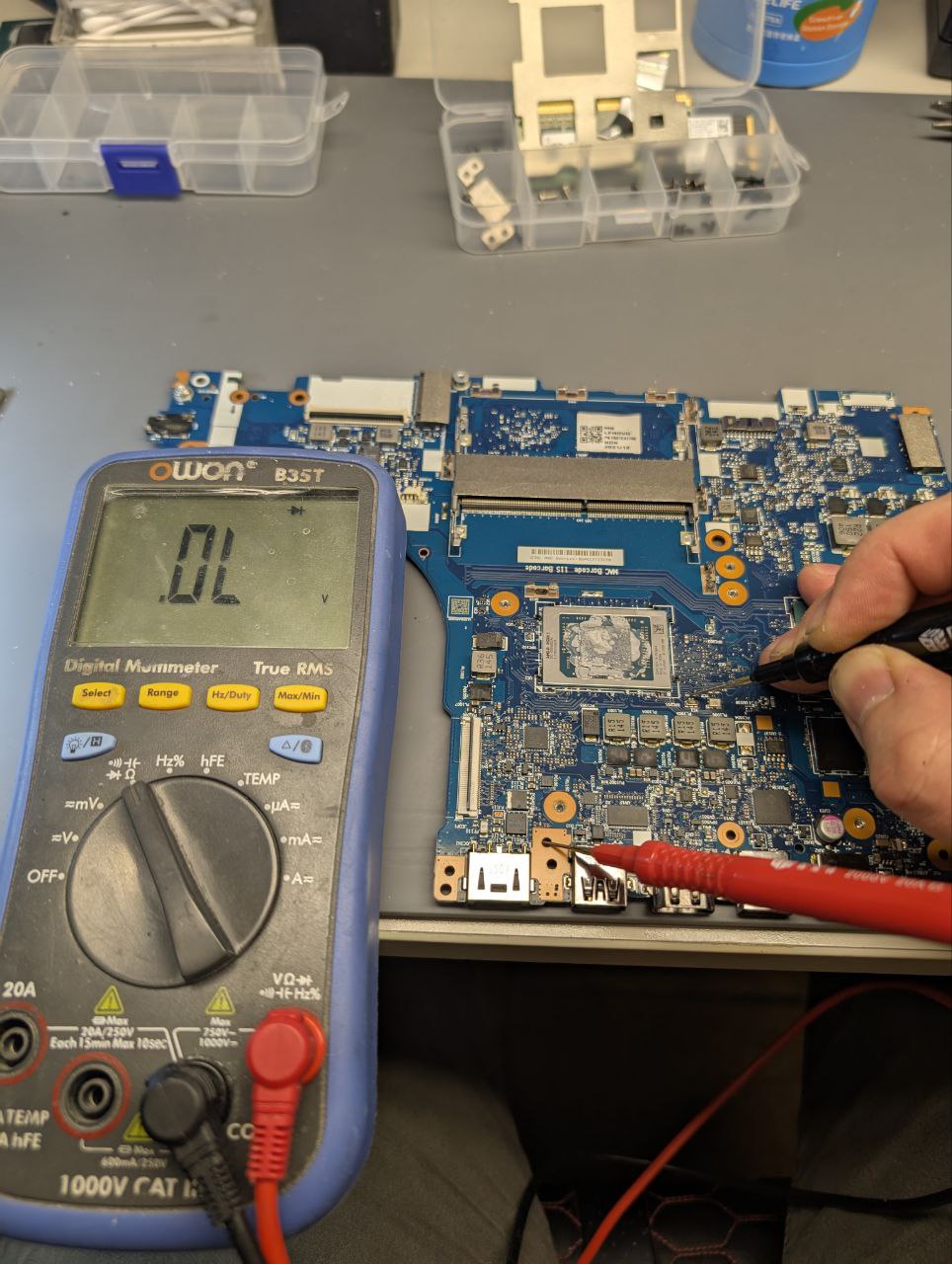

Ребята, ну подскажите что делать ? Поднял хаб а там маска испорчена. Хоть чип сидел на бисвенце, но мать не перегревал. Меняю чипы не в первый раз. Маска, даже от изопропанола словно растворяется. Что за хрень? Качество маски такое или я рукожоп? И можно ли восстановить хоть как то? Оплёткой не шуршал. Сама маска, словно жвачка какая то.(((( Пизд@ц какой то.блин.
Комментарии: 36
Alexey
На айфоны есть наклейки,поверх мажешь маской , твердеет и смываешь,о ровные площадки остаются.Может под ноуты универсальное что то такое есть
Alex
А как они называются эти наклейки ?
Solaris
solder mask repair uv stencil Как то так
Alexey
Смотри, что есть на AliExpress! JTX Green Oil Net УФ-маска для припоя Чернильная сетка для iPhone 11-15Pro Max ЖК-сенсорный экран IC Chip Rework BGA Трафарет для реболлинга за 119 ₽ https://sl.aliexpress.ru/p?key=8xyTGPS
Evgeniy
Восстанавливать маску. Лучше потренироваться хорошенько на чём-то. Фоторезист + маска. Или просто маска. У Дока есть софтина даже для получения рисунка из борды. https://comsystem-tlt.ru/forum/viewtopic.php?t=789
Alex
Проблема даже в том, что борды на эту мать не нашел . Мать
Lyaksey
в xzz есть
Evgeniy
Борда-то похер на какую мать, тебе ж рисунок хаба нужен, он на всех матерях с таким хабом одинаковый, ну)
Alex
Придется по ходу сделать всю маску. Она словно обугленная. Да, надо потренироваться. Так как не могу понять как восстанавливается маска с помощью "рисунка". Наносится сплошную маску, потом накладывается рисунок и там где должны быть шары, процарапывается что ли ?
Lyaksey
накидай шары на доску через трафарет. дальше, думаю, понятно? )
Evgeniy
Ну там же технология описана, почитай. Погугли, что такое фоторезист, что такое технология шелкографии, вникни в процесс. Могу сказать, что важен правильный слой, качественные трафарет и свет, и их позиционирование. Недосветишь - смоешь рисунок. Пересветишь - не сможешь смыть с пятаков. С плохим трафом и позиционированием получишь кривой рисунок. С недостаточно непрозрачным рисунком на трафе получишь засвет там, где не надо. И т.д.)
Alex
У меня густая зеленка в шприце. Ну, попробую. А разве шары не растекутся в те места где нет маски или трафер будет их удерживать?
Lyaksey
так зачем трафарет убирать? шары оплавил, потом снимаешь трафарет. я несколько досок так поднял. до этого тоже "рисовал" или через трафарет царапал нормальную возьми, тот же релайф 902
Evgeniy
Интересная технология. Жаль, трафов прямого нагрева почти нет у меня. Накосячит если - хер отдерёт её))
Lyaksey
я просто вспомнил времена десктопных сокетов аля 775 и решил, почему бы не попробовать. получилось )
Alex
Мда, полная жопа с этим. Действительно секс еще тот.
Lyaksey
ну, тут да. можно на
кошкахдонорах потренироваться. )Evgeniy
Вообще, если траф прямого нагрева есть, можно систему наебать с помощью фоторезиста. Кладёшь резист, потом через траф светишь, смываешь резист - пятаки закрыты. Потом всю красишь маской, светишь её, потом наждачкой ровняешь до фоторезиста, смываешь его, пятаки остаются.
Lyaksey
кстати надо бы попробовать. у меня только прямого нагрева, так что займусь, как будет время.
Alex
Не хочешь на моей мамке попробовать ?)))
Evgeniy
Я хз, как на плате с компонентами прикатать плёночный фоторезист. Греть плату и катать мягким валиком, наверное... Можно попробовать.
Lyaksey
главное идею подкинул, а там что-нибудь придумается но мой способ рабочий.
Andrzej
Мазюкай и через траф царапай
Lyaksey
секас. незабываемый. проходили. )
Andrzej
Ништяк Ну а кому сейчас легко
Alex
Да это не я все таки рукажоп ? Маска такая ?
Andrzej
Ну, хаб паяли до?
Alex
Нет. До чего. До меня ?
Andrzej
Тогда что то не то с температурой /флюсом Да
Alex
Нет. Я первый.
Lyaksey
нежнее надо было быть, ласковее )
Andrzej
Вкусное...
Alex
Да. Вот и думаю: флюсам этим я чипов 50 перереболил. Что такое нежность, знаю).
Andrzej

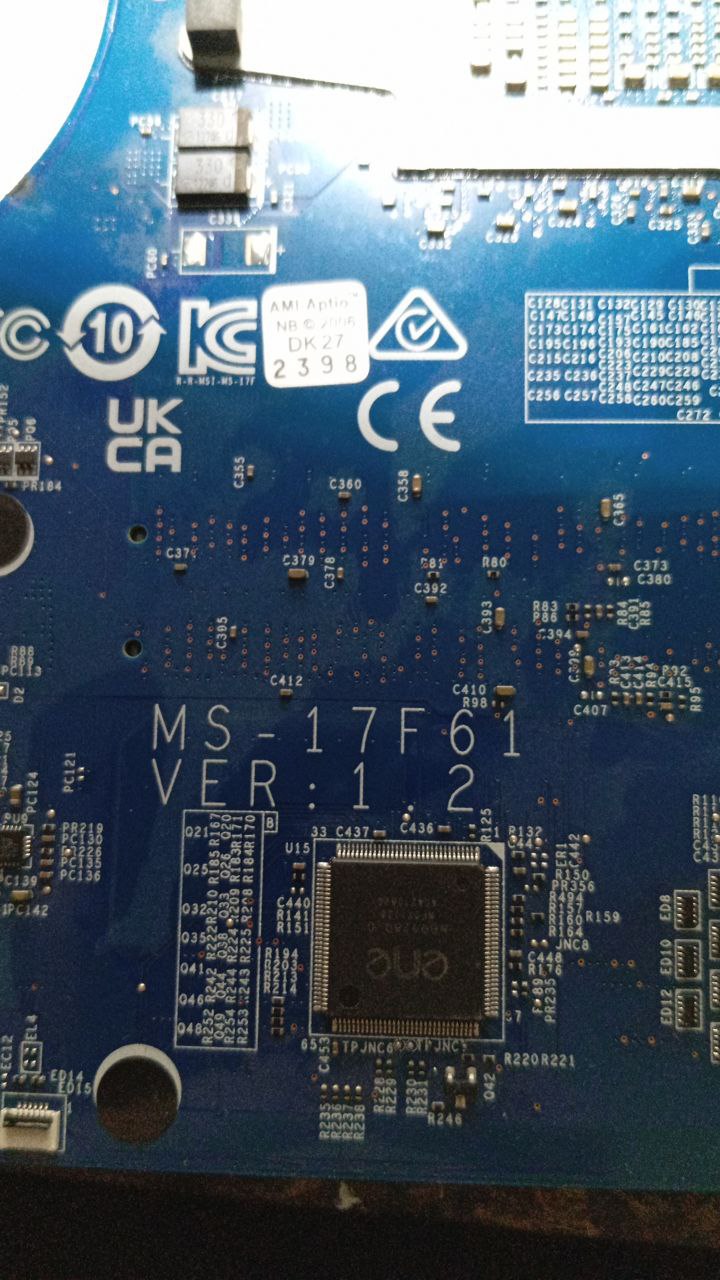

А кто доска? Msi Вижу Никогда такого небыло...
Andrzej
Беда Тогда так
