Что то копал, ничего не нашёл Пришел с прогаром верхнего плеча на видео, мосфеты убрал, зачистил область, снял дросселя, при подключении зарядного 5v есть, питание флэшки мультика есть и питание памяти сразу поднимается, очень странно что 3.3 не было, заменил dc sy8286brac, после этого вроде начинается старт и тут же отрубает 3.3 так же поднимается и сразу отрубается, тоесть оно так понимаю поднимается после power bitton Тоесть питания на основную флэш биос нет, ни о какой инициализации речи нет, нужно ли снять шим на питание видеоядра, может ли он рубить 3.3v? Что то как то не привычно что одна из дежурок поднимается после power bitton, не припоминаю такого на своей практике
Комментарии: 10
Pavel

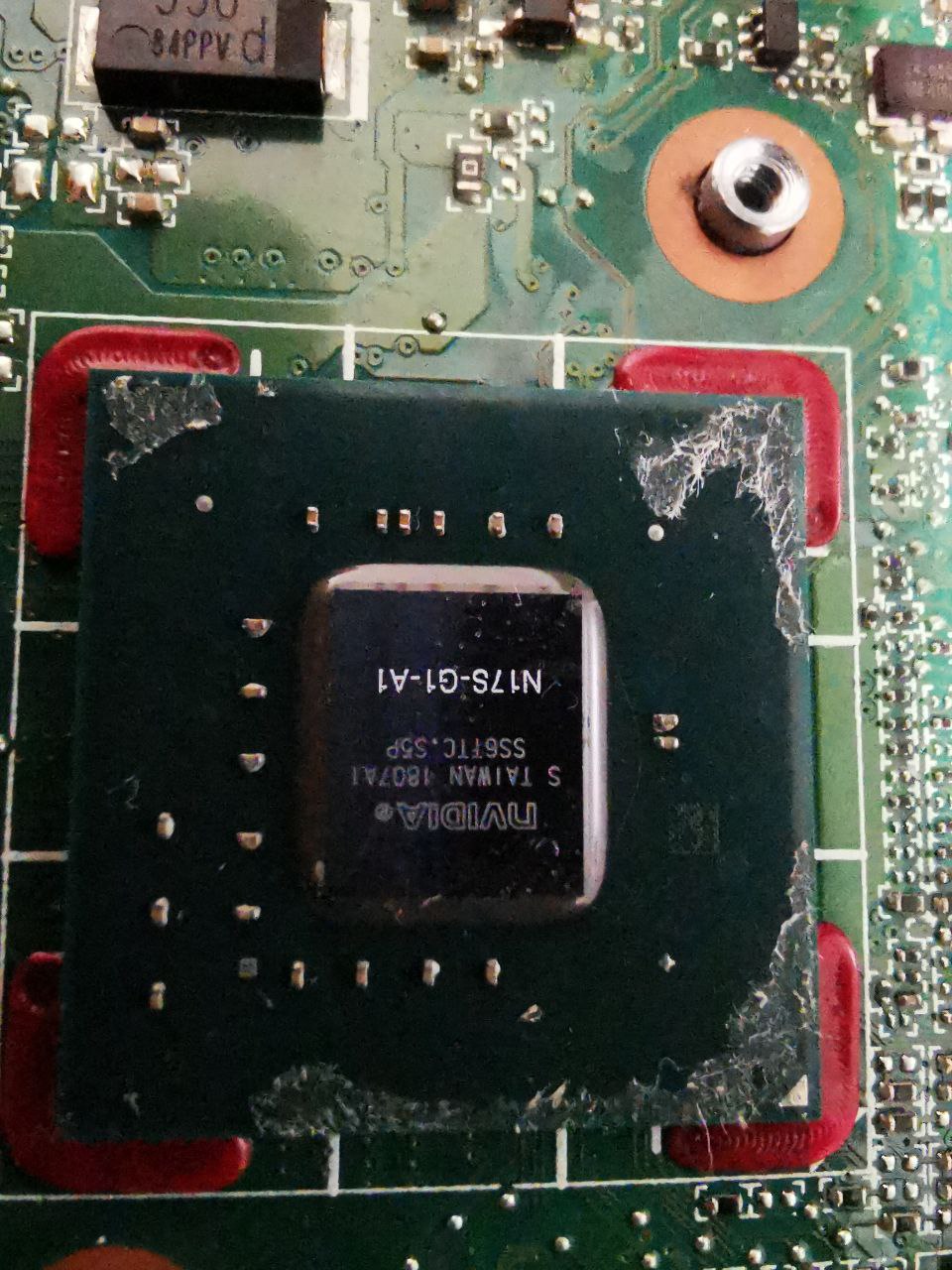

Что за видео то? Проц или дискрет?
Dimitrik
Можно попробовать убрать дроссель 3.3v что бы отключить его от платы. Так хотя бы можно понять это 3.3 вольта что-то рубит или проблема может вовсе не в этом.
Andrzej
Неможно. Не один импульсный источник без дроселя не запустится.
Zar116
если только от дросселя отпаянного на втором конце повесит нагрузочное R.
Andrzej
Это не так работает
Zar116
это по FB должно контроллить - согласен, но проверить работы генерации - можно на короткий период осликом.
Borat
вот с осликом нафига что-то разрывать или колхозить? он-то и покажет, нормально ли всё с выходным напряжением, от результатов уже плясать дальше банально бывает пробит юсб свич, 5в летит в мульт через энаблю, а сквозь мульт в дежурку 3в, она уже может уйти в OVP.. ну это один из примеров. ёмкость на выходе тоже может уплыть
Dimitrik
Хорошо, тогда мычку или резик шоб от платы отключить 3.3 вольта. Так будет правильно)
Andrzej
Так 3.3 поднимается, но ненадолго. Разобраться с этим.
