Ребят, может быть вопрос глупый сейчас задам LA-F952P PU1201, на 30 ножку подаётся через PQ1201 EN У меня выходит 2.4 вольта Это же не норма? На PQ1201 Core_EN 3.3V приходит
Ребят, может быть вопрос глупый сейчас задам LA-F952P PU1201, на 30 ножку подаётся через PQ1201 EN У меня выходит 2.4 вольта Это же не норма? На PQ1201 Core_EN 3.3V приходит
Комментарии: 6
Aleksandr
Как будто внутри шима подтяжка к +. Выпаять PR1230, поднимется ли до 3.3.
Dmitry
Проверим
Aleksandr
Хотя может не спешить выпаивать. ШИМ питается от 5В, может таким образом делитель снижает напряжение.
Dmitry
Та я не понимаю ту цепочку, где vga_core_pg... У меня ШИМ не выдает pgood
Aleksandr

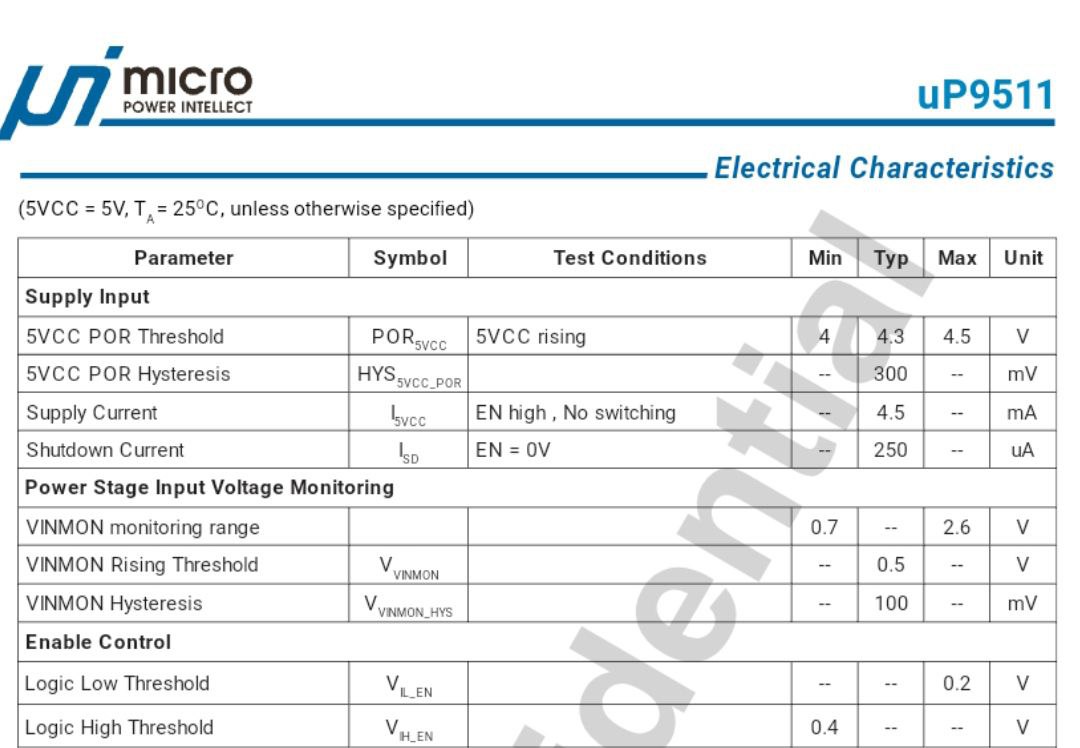

В даташите на EN ниже 0.2В это 0, выше 0.4В - 1.
Dmitry
Отлично, спасибо Видимо, уже глаза замылились... Та видеокарта в диспетчере Code_31 Все понял, значит цепочка исправна Осталось разобраться, что это ШИМ не нравится Еще вопрос GPU_alert на этой плате, я так понимаю, не инверсный У меня висит 3.3 (qv6, то ли qv7, уже не помню точно, покинул сервис, еду домой )
