Комментарии: 22

1. Misha

   • 01.03 2025 11:52:07

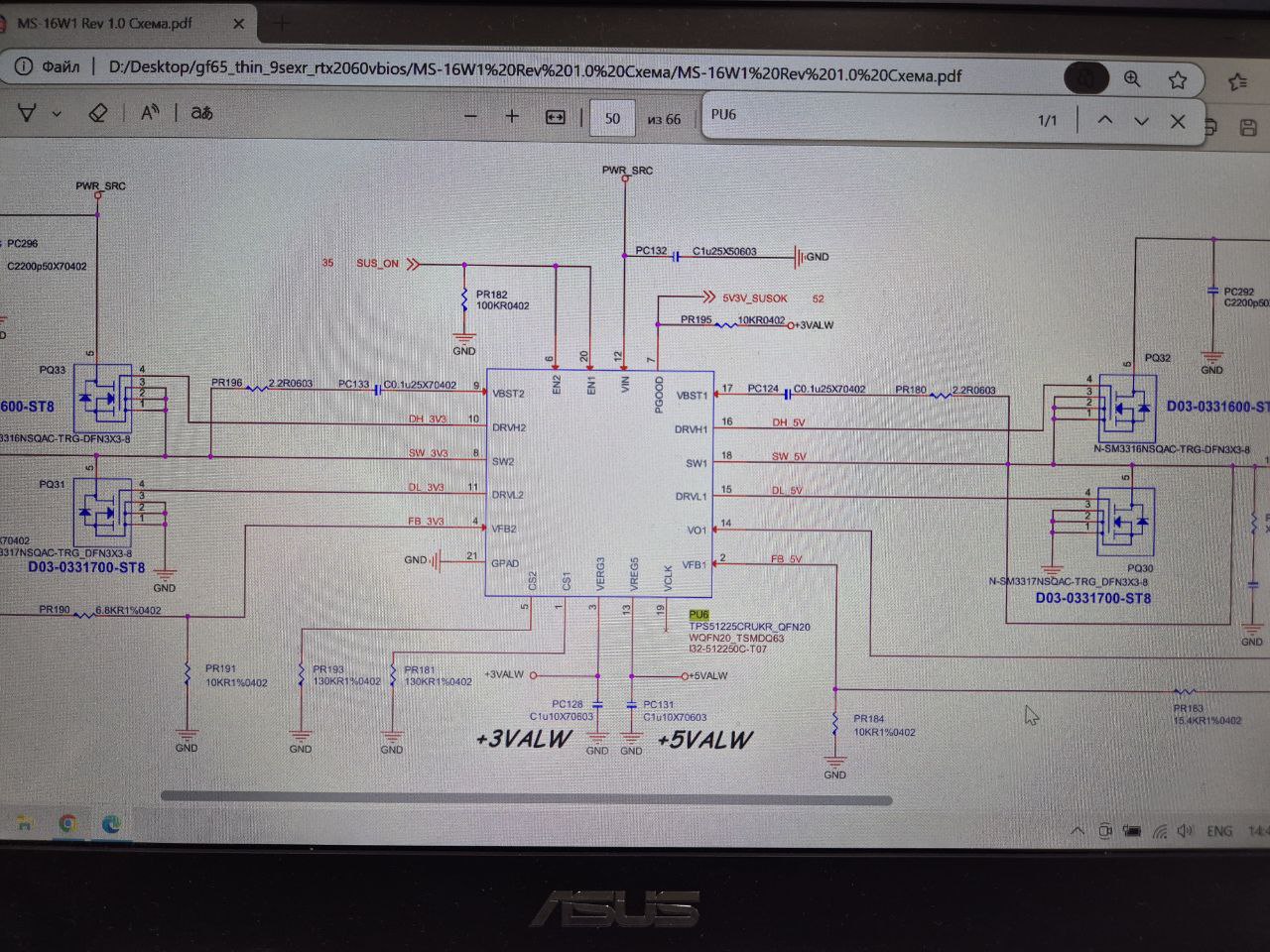

   так все ж на скрине написано

   • Shavkat

     • 01.03 2025 11:54:45

     Питания шимки есть на 12 ноге 6, 20 ноге пытается кратко временно подняться сигнал при нажати кнопки вкл 7 нога тоже самое Куда ещё смотреть?

     • Misha

       • 01.03 2025 11:55:07

       отцепится от дежурки и искать проблему дальше

       • Shavkat

         • 01.03 2025 11:55:46

         Хорошо) куда именно дальше?

         • Evgeniy

           • 01.03 2025 11:56:24

           в сторону проблемы

           • Shavkat

             • 01.03 2025 11:57:15

             Где это сторона ???

             • Aleksandr

               • 01.03 2025 12:06:06

               а что на 3 и на 13 выводах?

               • Shavkat

                 • 01.03 2025 12:07:13

                 На 3 (3.3v) На 13 (5v)

                 • Aleksandr

                   • 01.03 2025 12:07:39

                   присутствуют?

                   • Shavkat

                     • 01.03 2025 12:08:04

                     Да, да

                     • Aleksandr

                       • 01.03 2025 12:11:17

                       ну смотрите что сидит на 3 и 5 дежурках, и исключайте проблему. ШИМ пытается отработать что то ему не дает это сделать

                       • Shavkat

                         • 01.03 2025 12:18:09

                         По 3v лини PQ33, PQ31 По 5v лини PQ32, PQ30 Все эти ключи целые А что если подать через ЛБ напряжение на 3,3 или 5 линию? Сопротивление по 3.3 и 5v линии кОм

                         • Dimitrik

                           • 01.03 2025 12:58:12

                           Как вариант для начала по Power Sequence пройдитесь, на каком сигнале стопорится?



                         • Sem

                           • 01.03 2025 13:36:43

                           шим пытается запускаться, но на какой то линии есть проблема - что то коротит и она останавливается. Ключи не на линии, они ее формируют из 19 вольт. смотреть нужно дальше после катушки сопротивление или 1 вольт и ограничение по току в 0.5 -1 ампер

                           • Shavkat

                             • 01.03 2025 13:40:21

                             Может PL16, PL17 отпаять и потом смотреть сопротивление и потом подавать питание?

                             • Borat

                               • 01.03 2025 13:41:31

                               да когда ж уже перестанут трогать бедные дроссели

                             • Sem

                               • 01.03 2025 13:53:32

                               проще будет дежурку снять

                               • Shavkat

                                 • 01.03 2025 20:58:10

                                 audio кодек снял бук запустился. Спасибо

2. Aleksandr

   • 01.03 2025 13:02:06

   Сопротивление по питанию хаба в норме?

   • Shavkat

     • 01.03 2025 13:04:28

     SR40B (81 оМ)

3. Shavkat

   • 01.03 2025 13:42:30

   Вся это история началось после того как человек вместо оригинального блока использовал универсальный блок (no name)

   • Borat

     • 01.03 2025 13:42:40

     достаточно обзавестись оборудованием и немножко мозгами, паять придётся минимально без вот этих методов тыка
