Вобщем, биос шил зря, изменений нет. Плата стартует, 370мА и перезапускается.. и так циклично. Сильно греется шимка с дросселем 1.8в (напряжение просажено до 1.1в) и греется хабовая часть процика.. Вроде как процику тапки, но смущает сопротивление по этому питанию 2кОм. Может кто подскажет, сколько там должно быть. Проц srk8s, платформа DA0P5HMB8H1
Комментарии: 14
Maksim

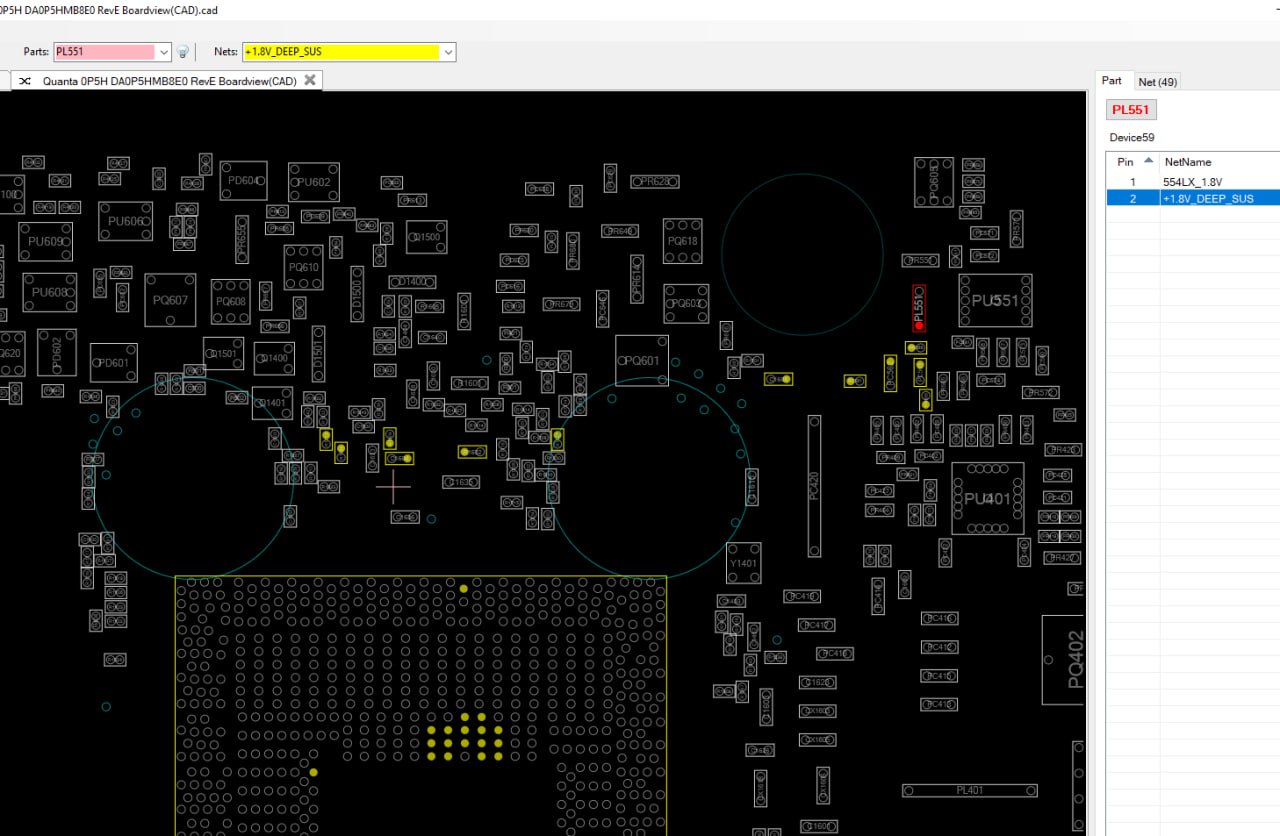

А там точно килоомы в нагрузке по 1,8V_DEEP_SUS? Импульсы на входе дросселя есть, или там постоянка? При такой нагрузке у шимки нет никакой причины греться, даже со встроенными ключами, если она исправна.
Maksim
На тепловизоре на третьем цикле 70-80. Палец не держит. Кнопку нажимаем, появляется 1.1в, рубится и так далее.. 2кОм и смущают. Но как есть.. может после запитки жрать начинает?!)
Maksim
А что с сопротивлением по питанию шимки?
Maksim
Завтра отпишусь по остальным вопросам. Уже спать
Maksim

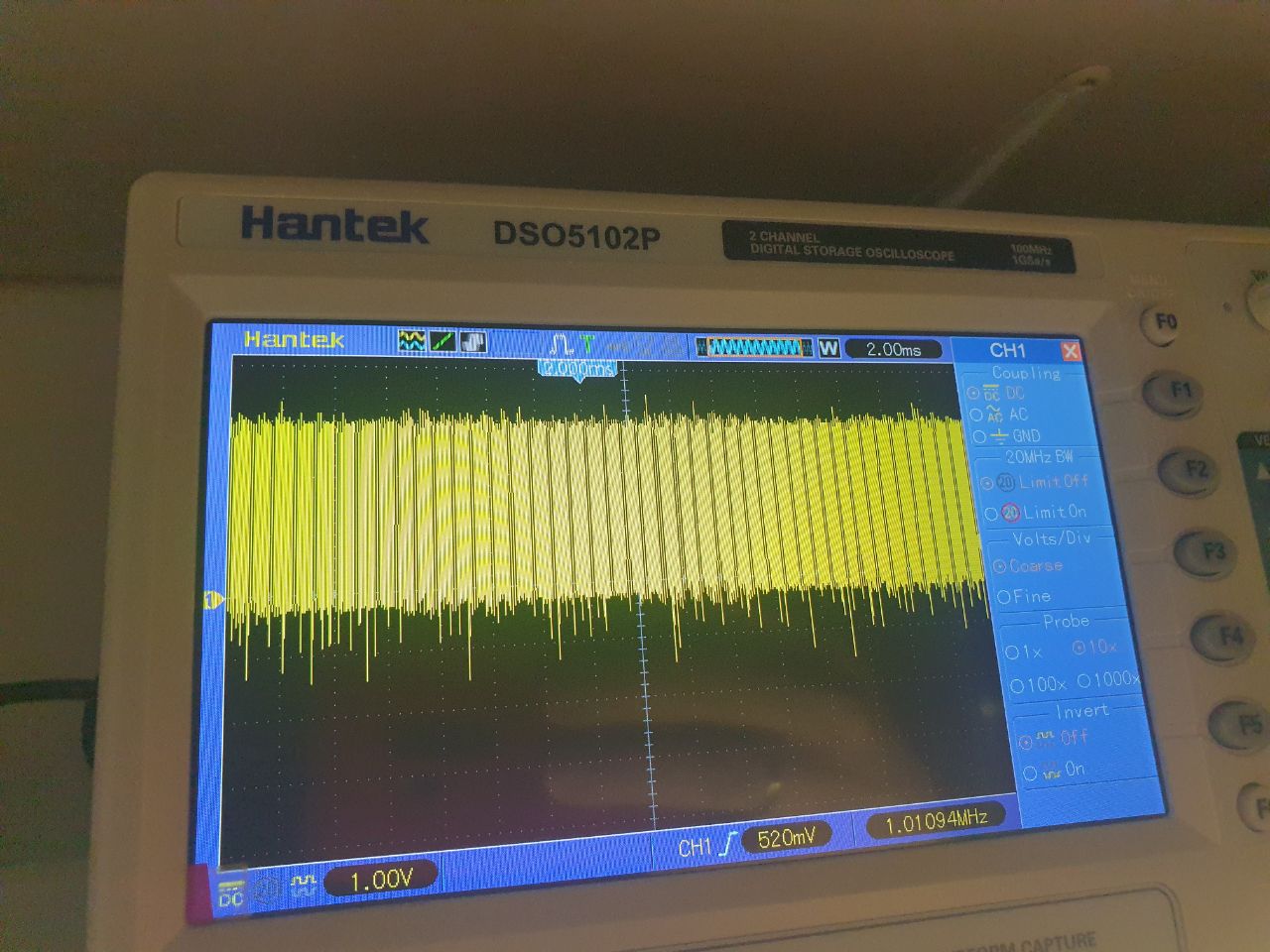

7кОм. На дросселе импульсы.
Evgeniy

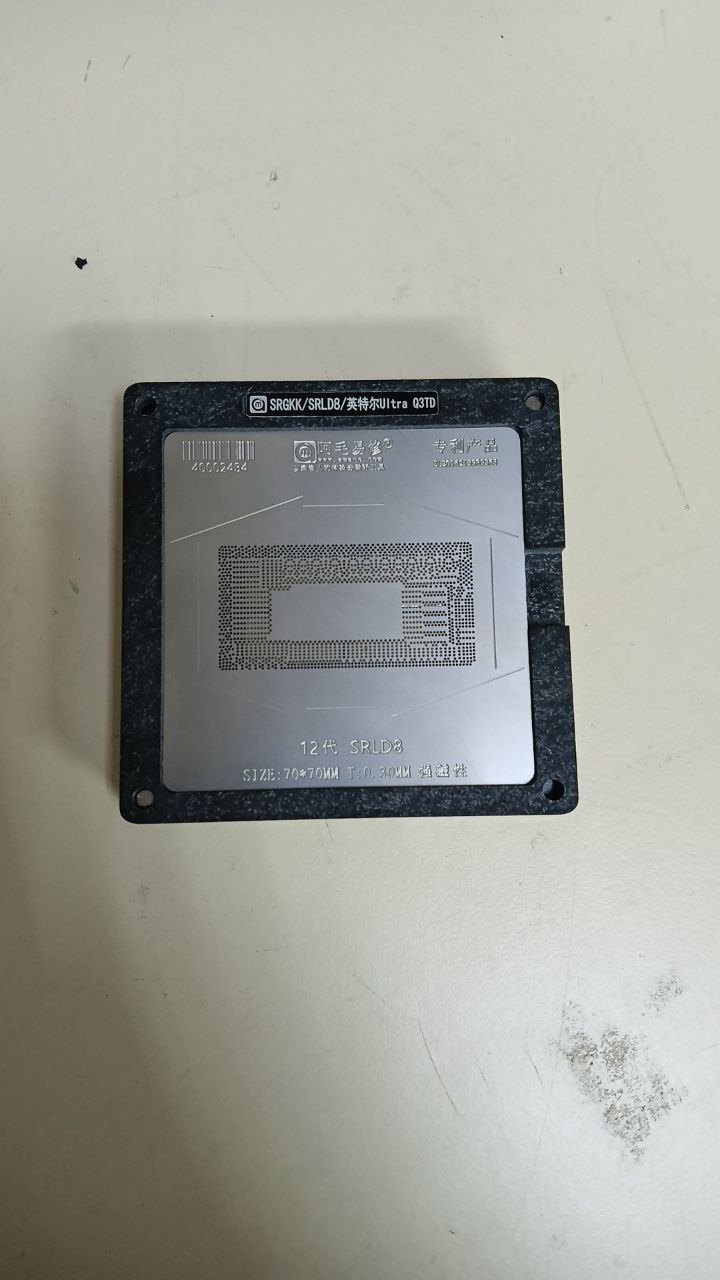

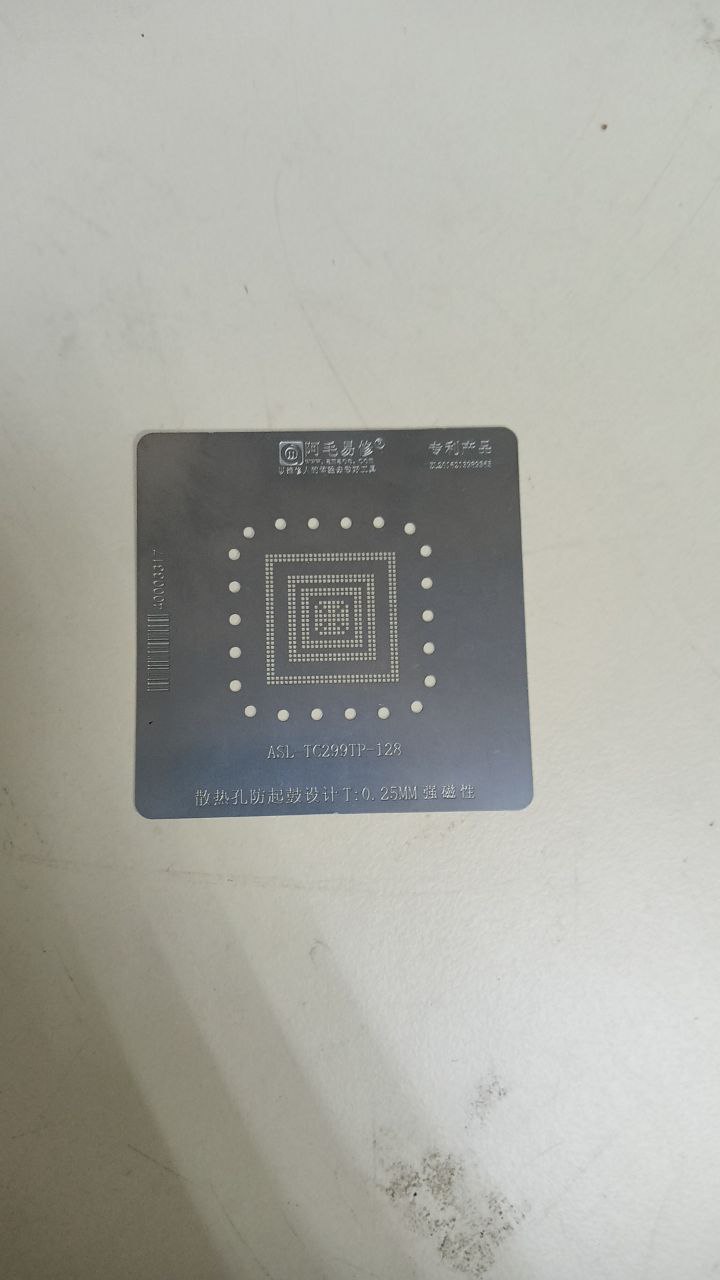

Я как-то N13 какой-то из PD с другой подложкой поставил не глядя. Смотрю, что-то сел кривенько. Хм... снял. А у него поле другое. Потом только маркировку почитал. Вернул назад, извинились)
Dmitriy
Я тоже такой заказал у китайцев Прислали, мля
Dmitriy
палец же не терпит :)
Maksim

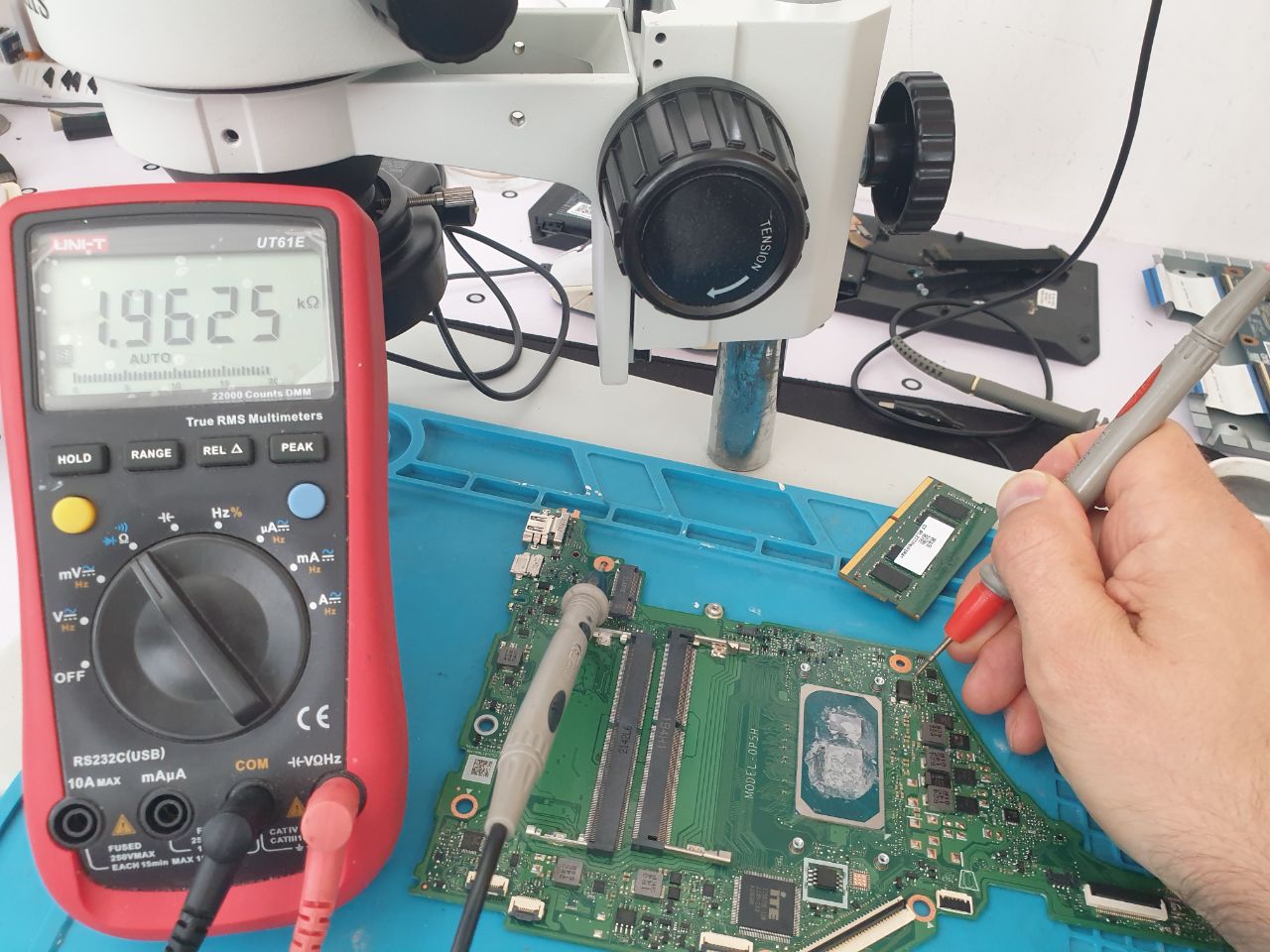

Вобщем, получил сегодня шимку- без изменений. Так же греется хаб, дроссель и шимка. Напряжение на дросселе 1.15в. (Вместо 1.8) сопротивление на линии 1.9кОм. По итогу подкинул с ЛБП 1в- ток подскакивает больше 1.5а и греется хаб в тепловизор. такая вот аномалия..
Maksim
Что-то не то. 1,5А не такой большой ток для низковольтных питаний. Шимка не должна занижать выходное напряжение. Если есть перегрузка должна уйти в защиту, а так должна прокачивать. Может дроссель махнуть? Тут проходили случаи, когда дроссель деградирует, уходит в насыщение и греется 100 градусов.
Maksim
1.5а это с ограничением лбп. подавал 1.8 (по криминалу) без ограничения по току - жрет 4а.
