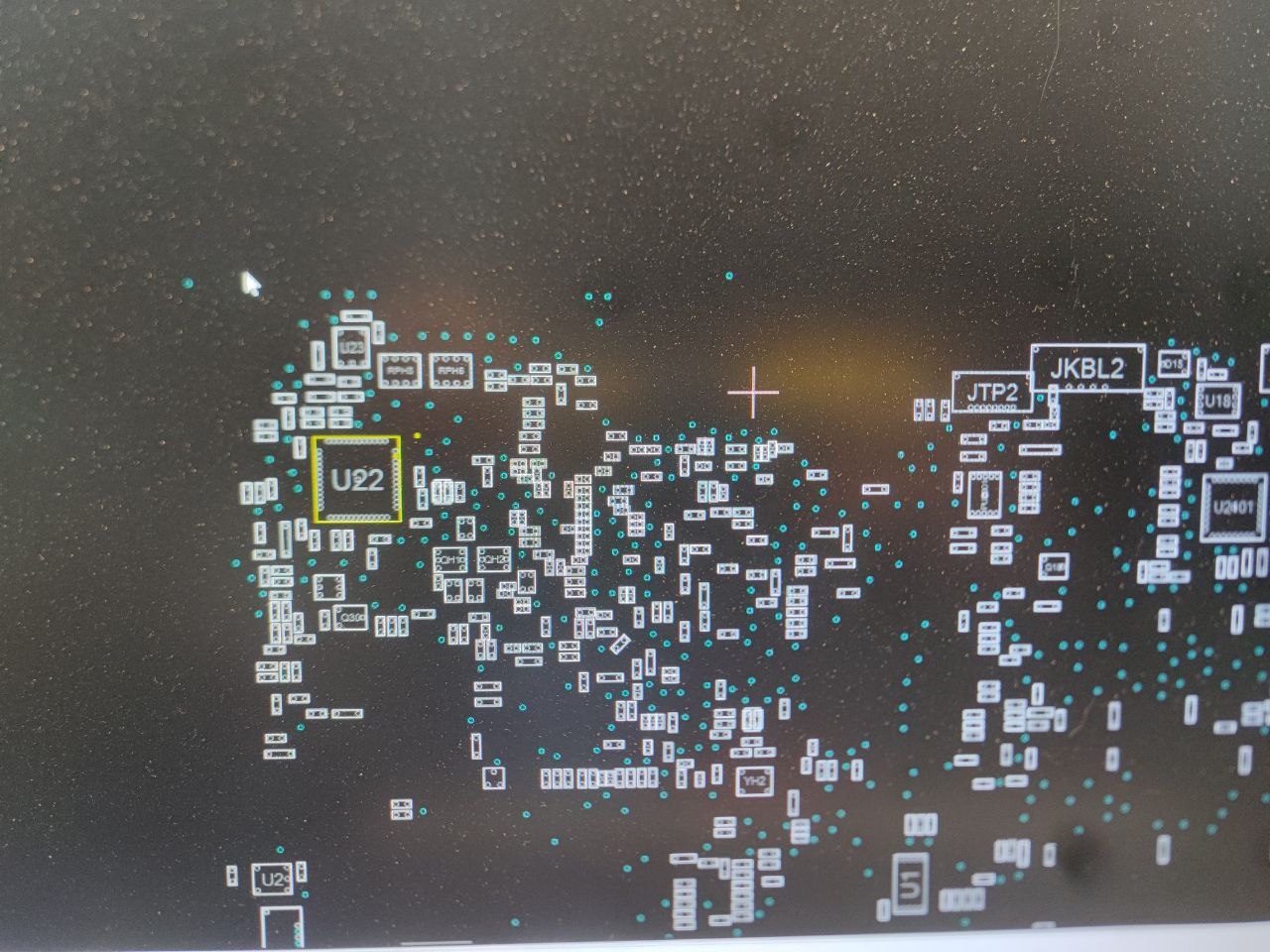

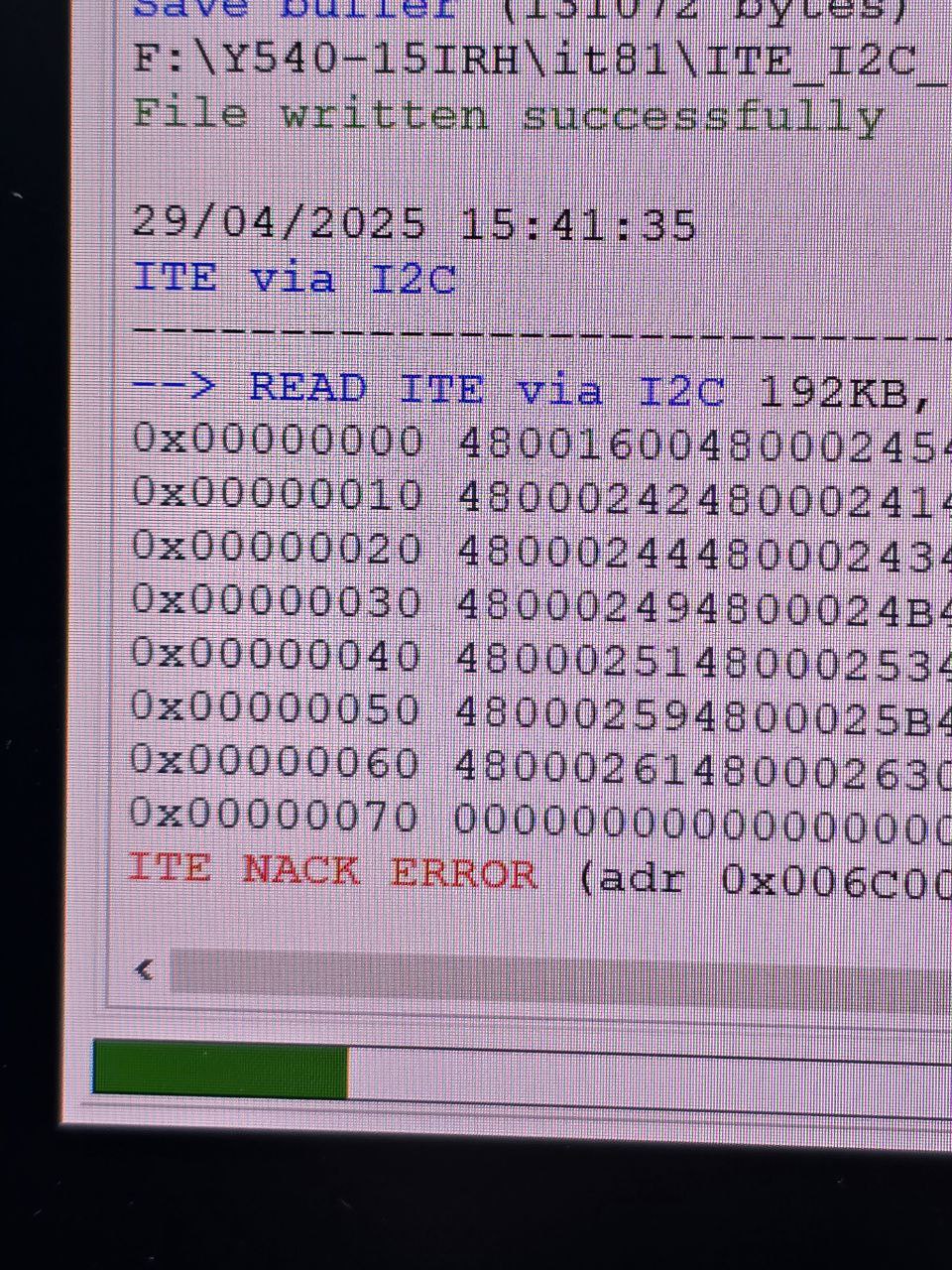

парни привет! ай нид хэлп, приехала плата от леново nm-c371 для прошивки мульта и кажется контроллера клавы так как прошлый мастер пытался прошить мульт через коннектор клавиатуры и говорит что что-то пошло не так (вчера в Испании и Португалии свет на весь день отключили, похоже скоро на Венесуэлу косим) я стал прошивать мульт но только могу через I2C (есть только vertyanov 3), законектил clk (нога 8 кажется) и data (нога 7) на коннекторе акума, считывает но постоянно ошибку даёт на любом проценте, записать тоже не могу постоянно зависает на blank. заменил мультик но результаты не появились, как правильно можно эту собаку прошить? прилагаю фото этого чудо техники потому что скоро буду гнать гусей а вот на что ругается
Комментарии: 12
Zar116
соединяйтесь через шлейф кл-ры с исправным LDO 3v у мульта.
Oleg
Там на клаве клавиатурный мульт сидит, а не основной
Zar116
тут клавиатурный чип прошивает или мульт?
Oleg
Сюда ведут дифпары. Это клавиатурник
Zar116
т.е. распиновка выше у Вертьянова в данной материнке прошивает именно клавиатурный чип?
Pavel

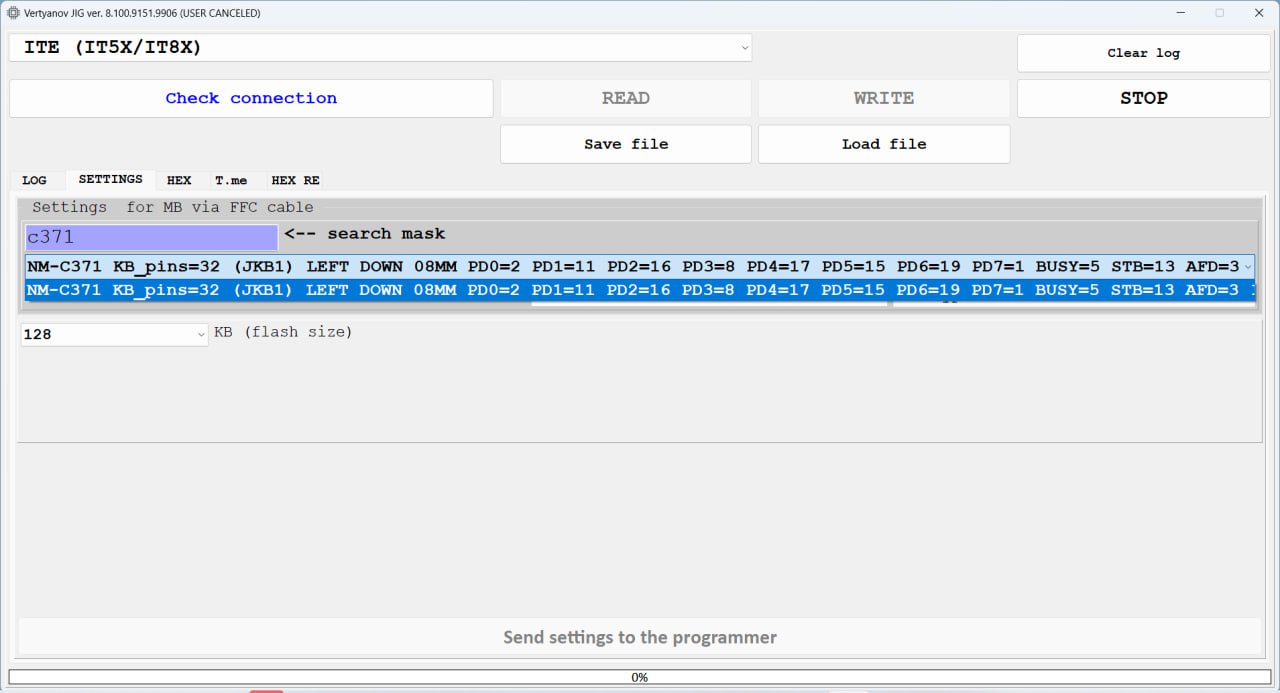

В конце строки с конфигом есть название чипа, который шьется через этот разъем
Zar116
уже убрал JIG в свою коробочку Всё таки коннектить нужно по I2C, в соседней группе по Вертьянову уже задавали такой вопрос по материнке и там Александр gap -всё разрулил ! https://t.me/c/1567936168/66841
5am
вот именно по этой статье и делал все но как сказали нужно попробовать короче провода припаять
5am
так вроде же через клавиатуру можно только прошить it81
Pavel
Провода пробуй короче использовать Земля надежно соединена с платой?
5am
да, кстати все таки затерли клавиатурный мульт...
Sam
У всех список по разному отображается
