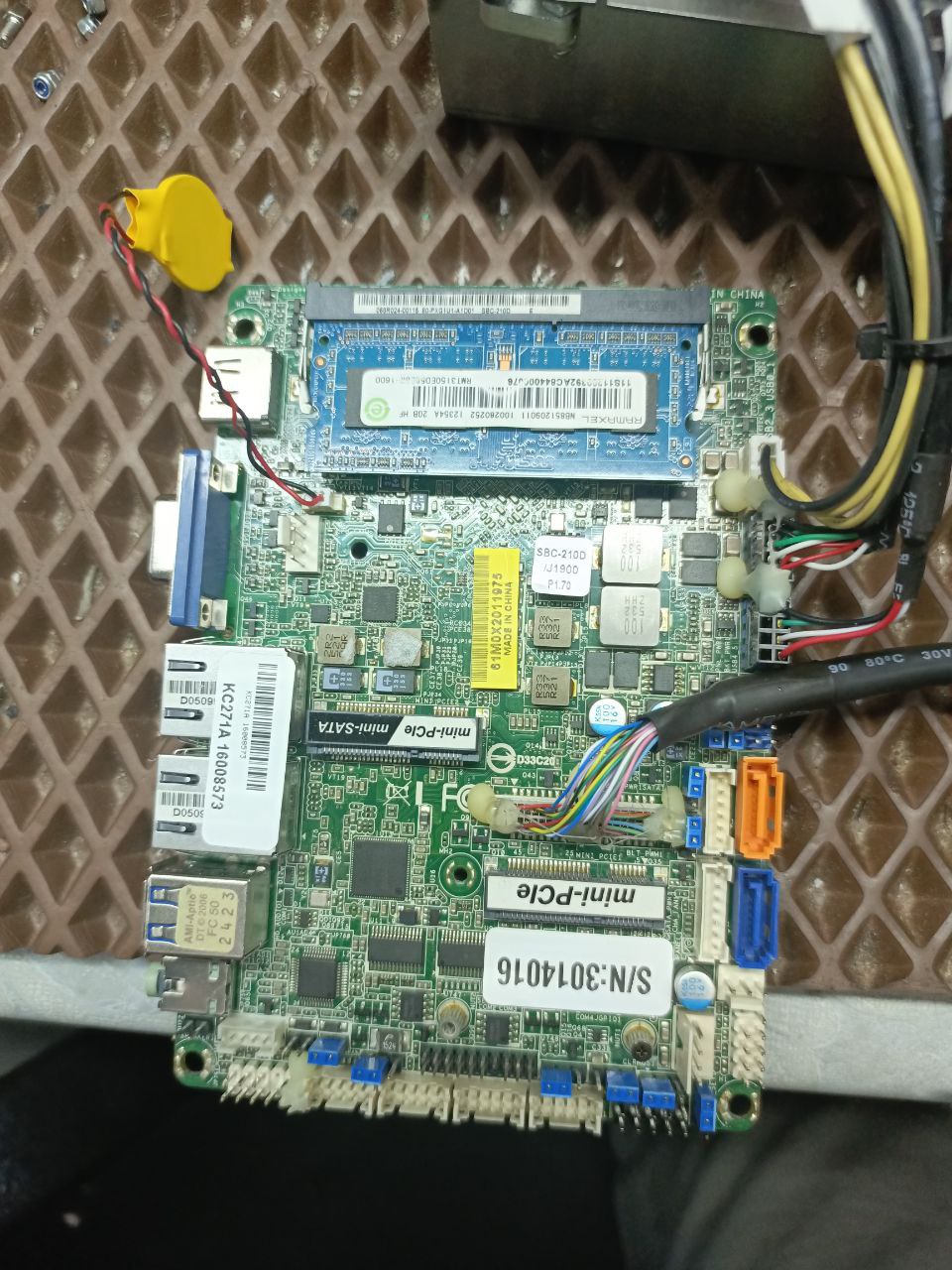

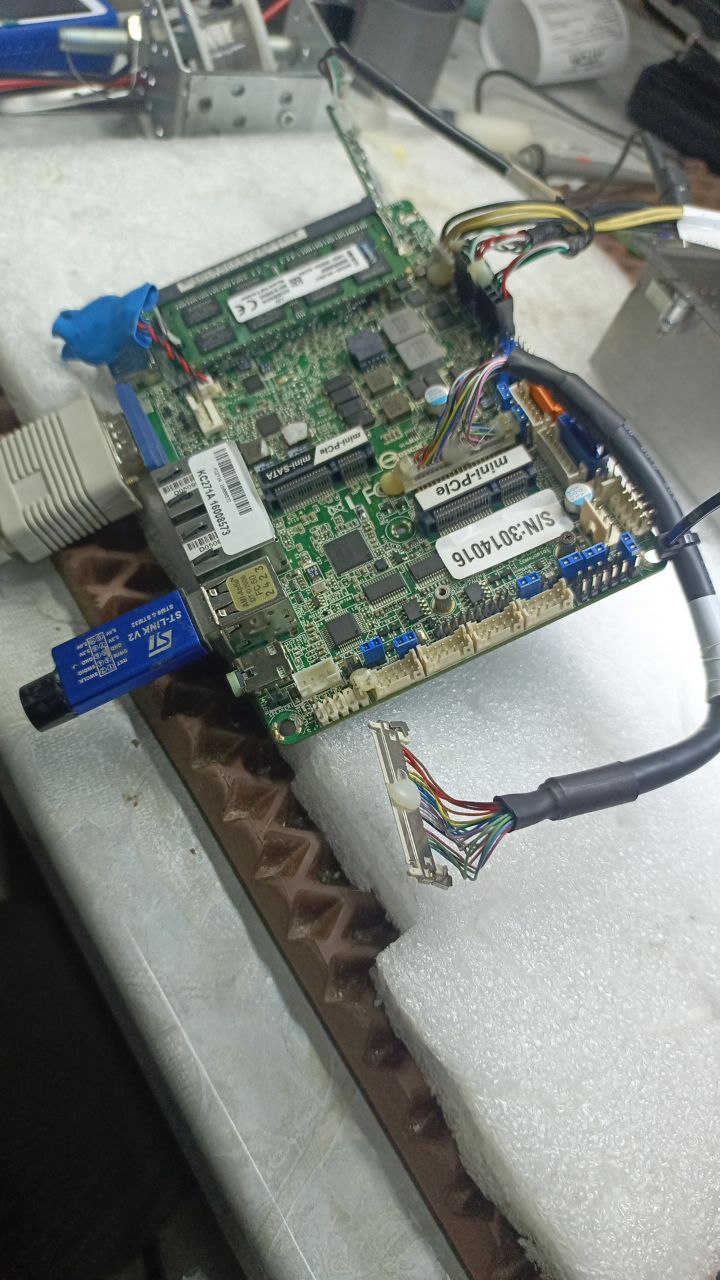

Приветствую. Имеется вот такая мамка. SBC-210. Пром комп. Нет инициализации . немного греется tps40140 градусов 45-50. из подозрительного . +12Vsb сопротивление 250 Ом. Это как раз питание tps40140 и еще пары контроллеров. 5V 500 Ом. Ну 5 вольт в принципе могу поверить, хотя тоже под вопросом. Но 12 вольт по идее заниженное. А там хз на этой платформе. Питание проца поднимается на 5 - 10 сек и пропадает. Иногда пропадает 5 вольт. Иногда вместо 5 вольт может быть 1.8.) TPS пока поменять не на что. Да и блин конструкция платы такая что практически под ней проц. Засада короче. Больше вопрос по 12 вольтам и 5 пока. Может кто встречался с такими платформами.
Комментарии: 13
Alex
С такими платформами не встречался, но, особо разнице нет.. По 12в, да, занижено. По 5в тоже не все гладко по идеи. Но, надо разобраться с линией 12в. Tps можно снять и посмотреть, увеличится ли сопротивление по линии питания или нет. Но, при таком сопротивлении по 12в, что то должно греться... Но, не вздумай подавать питания со снятой шим... Просто замерь сопротивление.
Aleksey
Но 12 вольт при этом есть стабильные. Чутка греется только сама тпс и asm1074. Явно больше ничего не греется. Нашел один треснутый кондер по этой линии. Замена результата не дала) наверно все таки придется снять трску
Aleksey

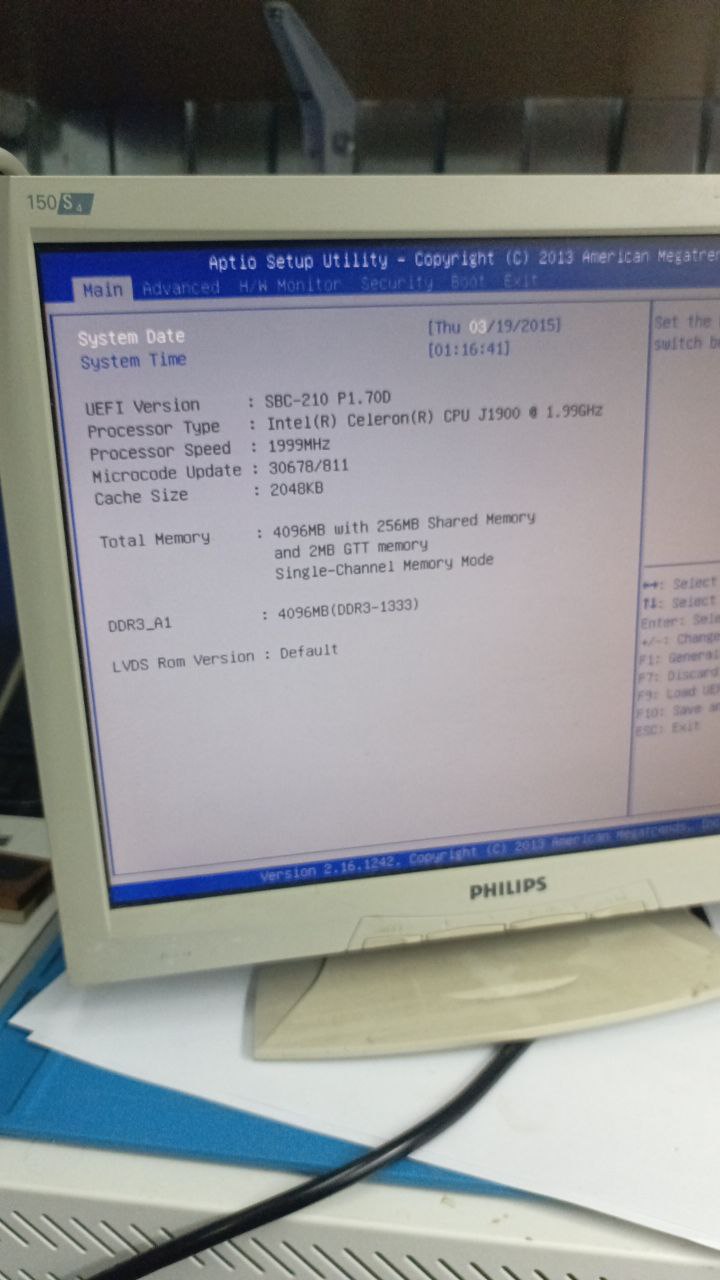

Сегодня дунул на кристал 200 градусов. 10 сек. И она прошла инициализацию. Повторил процедуру пару раз. Закономерность очевидна. Реболл или замена ? Celeron J1900. Хотя там такой конструктив. Что не представляю пока как это реализовывать. Проц с обратной стороны)
Alex
Что ребол, что рефлов. Разницы нету. Просто ребол доставляет больше хлопот. Все ровно же не в шарах проблема а в отвале кристалла а точнее малепусеньких шариков, которые расположены между самим кристаллам и подложкой. Делай рефлов и мать его так. Проработает одинакова поверь.
Sam
там еще обычно теми синими перемычками можно коммутировать питание платы от 5в или 12
