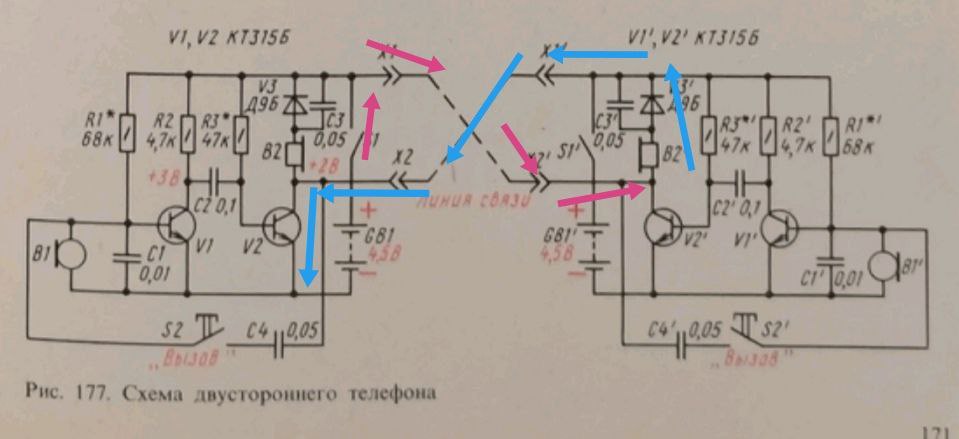

Когда говорит левый абонент, он замыкает ключ S1. +4.5В батарейки через S1, по красным стрелкам через правый капсюль В2, через правый диод Д9Б возвращается к левому абоненту и через транзистор на (-) GB1. Напряжение питания маленькое, лучше бы германиевый диод. Но я думаю, и кремниевый потянет. Разница в 0.3-0.4 вольта громкость снизит, но что-то всё равно услышите.
Комментарии: 7
Voldemus
А при нажатии кнопки Вызов начинает работать мультивибратор ? Хитро придумано. Два транзистора работают и как микрофонный усилитель и как мультивибратор.
Talisman
Диоды там участвуют в задании рабочей точки по постоянному току транзистора, соотв тип диода влияет на коэф усиления в некоторых пределах...
Voldemus
Нет. Диод стоит чисто для развязки. Там два режима работы, вызов и разговор.
Talisman
Кнопкой соединяется вход с выходом усилителя, что приводит к самовозбуждению. Не чисто)
Voldemus
А C3 для чего нужен ?
Talisman
Шунтирует диод по переменному току
Voldemus
А зачем его шунтировать ? Ясно, через C3 вызов на капсуль телефонный идет. Рабочая точка транзистора V2 задается резисторов R3.
