Всем привет. Подскажите, где в USB2.0 спеке говориться про что-то вроде host capacitance for USB. В интернете пишут "The USB specification requires an output port capacitance of at least 120 µF", это правда? На практике погуглил схемы usb хабов, там обычно или на 47uF стоит керамика не выходе или вообще меньше.
Комментарии: 5
Maxim
Как я полагаю, это скорее всего для того, чтобы стартовый ток не сажал шину хоста. Там же написано, что емкость нагрузки не может быть больше 47 мкФ. Тем более, что 120 мкФ - не на порт, а на устройство. Но я тоже нахожу это требование странным, ставлю просто load switch, который и ток ограничивает (в т.ч. стартовый), и от КЗ защищает.
Alexander

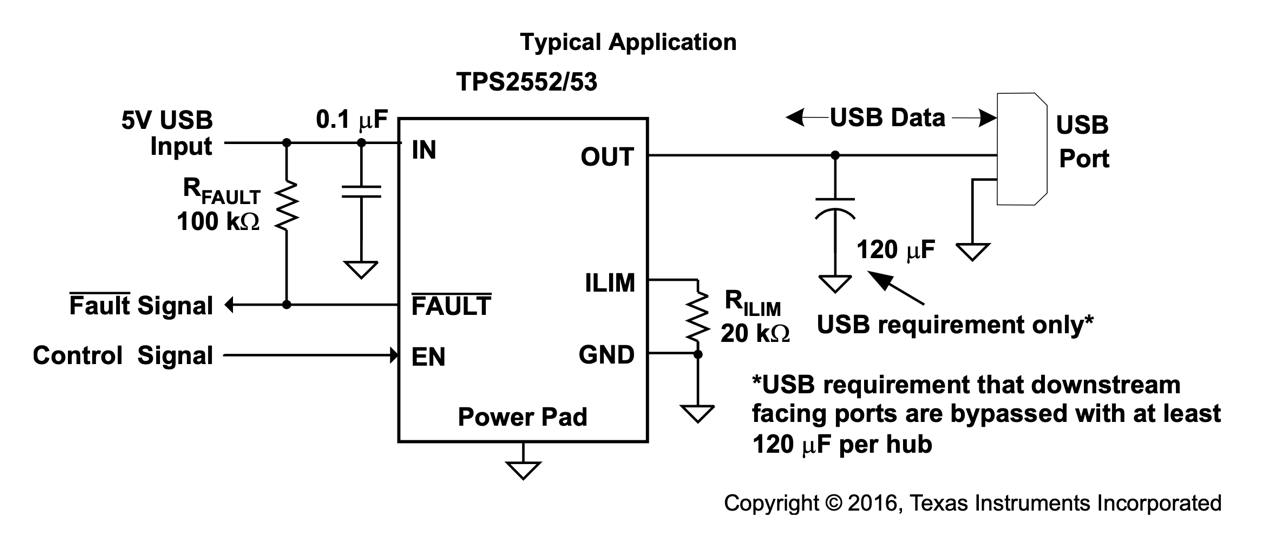

В даташите к TPS255xx тоже указывают про эти 120uF, хотя эта IC решает проблему со стартовым током по идее
Maxim
Ну, Ctrl+C, Ctrl+V. Основное требование спецификации, как я понял - подключение новых устройств не должно ронять VBUS для существующих больше, чем на 300 мВ.
Dimasty
А они держатся за привычное, что их ограничивает
Alexander
Ну да, в целом логично, а как эту проблему решать это уже второй вопрос. Я встречал что ставят конденсаторы от получается падения напряжения и polyfuse от КЗ, но load switch IC намного удобнее кажется т.к. сразу защищает от всего вместе еще и voltage drop в нормальном стостоянии практически близок к нулю судя по даташитам (в отличии от варианта с polyfuse)
