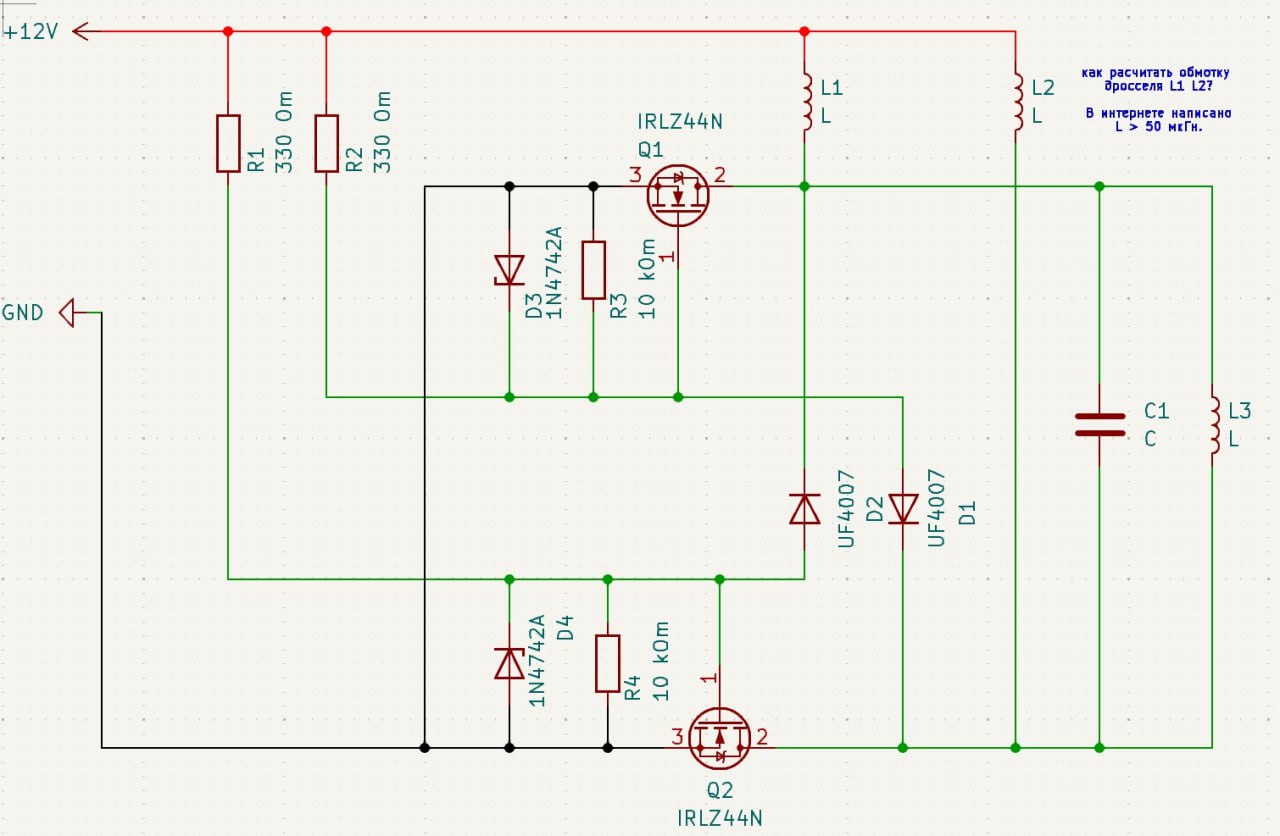

Добрый день, подскажите, пожалуйста. 1. Что я не учел в схеме? 2. Как рассчитать количество витков для дросселей L1, L2? Параметры ферритовых колец (внешний д = 30 мм, внутренний д = 20 мм, высота 15 мм., цвет - зеленый) Заранее спасибо.
Добрый день, подскажите, пожалуйста. 1. Что я не учел в схеме? 2. Как рассчитать количество витков для дросселей L1, L2? Параметры ферритовых колец (внешний д = 30 мм, внутренний д = 20 мм, высота 15 мм., цвет - зеленый) Заранее спасибо.
Комментарии: 8
Sanchez
1 - отсутствие входного конденсатоора. Яб еще твс поставил вместо стабилитрона. 2. Нужно чтоб держали ток без насыщения, медь не грелась и имели максимально возможную индуктивность. Цвет конечно важная характеристика но нет Вообще это же типовая схема, всё давно обсосано и "утройство при правильной сборке в настройке не нуждается и к компонентам не требовательно"(ц)
Sergey
это схема чего?l
Sanchez
Инвертера с ZVS. Для индуктивного нагрева обычно собирают.
Dmitry

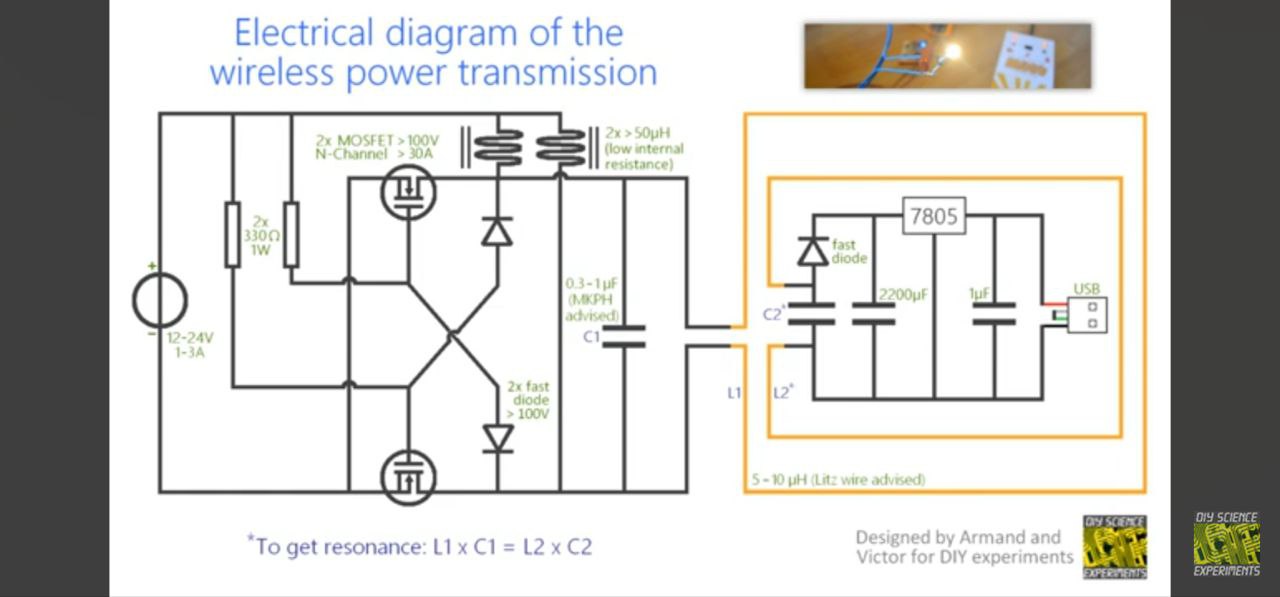

Исходная схема
Kyt
Ну или же кто то хочет пустить дугу с твс/тдкс
Yan
Похоже на пуш-пул автоген)
Andrey
L2 это уже нагрузка, на питание посажена?
Dmitry
Если я все правильно понимаю, то L1, L2 - ограничивают ток, L3 - это нагрузка
