Всем радио токо и электро любителям привет, подскажите нубу, нужно найти утечку тока в автомобиле, при включении зажигания проседает напряжение и акб разряжается за минуту в мокрую погоду, специалисты сказали нужны токоизмерительные клещи и типо любые подойдую, я сомневаюсь доводах специалистов, что это посоветовали, тк есть дешевые клещи которые измеряют ампераж переменного тока, но не постоянного, а есть более дорогие от2к варианты с постоянным током, подскажите что делать?)
Комментарии: 16
Danil
Поставь идеальные транзисторы и будет работать как надо. Или в эмиттеры поставь по резистору 50-100 Ом и тоже станет лучше Нужны клещи с измерением постоянного тока. Либо измеряй напряжение в разных местах на плюсе по цепям от аккума до потребителей. На той ветке где коротит увидишь напряжение ближе к месту замыкания будет постоянно снижаться
Voldemus
Без этого инструмента можно обойтись. Идеальные - это какие ?
Danil
Ну это же симулятор. Там можно поставить модель идеального транзистора - будет пара совпадающая по всем параметрам и токовое зеркало заработает как в книжках написано. С реальными моделями любой нормальный симулятор закладывает разброс характеристик. Реальные оковые зеркала делают на сборках из пары транзисторов если нужна прям точность, есть готовые токовые зеркала в корпусе транзистора на 3 ноги. Если делаешь на дискретных, то самы простой способ линеаризации и балансировки я выше дал - эмиттерные резисторы.
Voldemus
Резисторы не помогают, если ток меняется
Danil
Трёхтранзисторное токовое зеркало ещё лучше будет. Схемы в Википедии все есть В моей галактике таки помогают, но я не настаиваю
Tich0gon1ch

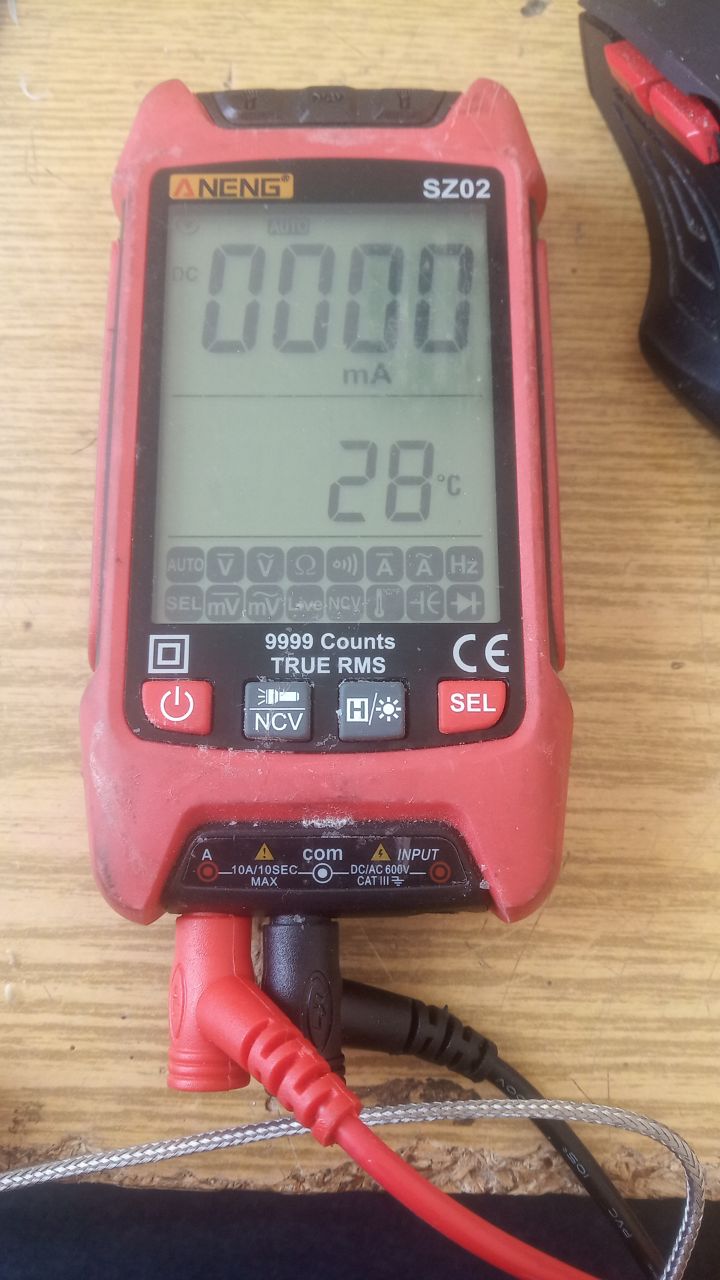

У мультиметра есть функция измерения тока, в разрыв плюсовой клемы ставь
Danil
Если аккум высаживает за минуту, то провод ещё и греться будет не слабо. Странно что предохранитель на дефектной цепи не сгорел при таком раскладе
Tich0gon1ch
У меня так вот Да полюбас прикуриватель либо магнитола
Danil
Это чаще всего, да. Но в нормальной машине там предохранители стоят
Anonim
Предохранитель там(50а) на замок зажигания, а реле греется
Danil
Кстати ещё вариант: вытаскиваешь всё преды и измеряешь ток на каждом - сразу увидишь на какой цепи потребление
Tich0gon1ch
Яволь, даже щупы вместо преда ставишь и отсекаешь цепь
Anonim
Под капотом реле называется главное реле двигателя
Danil
Это зависит от. У меня часть потребителей напрямую с аккума через предохранители подключена: коробка, эур и ещё что-то
Anonim
Сюда можно фотки/видео скинуть?
Danil
Релюх вообще не видел, всё через ЭБУ идёт
