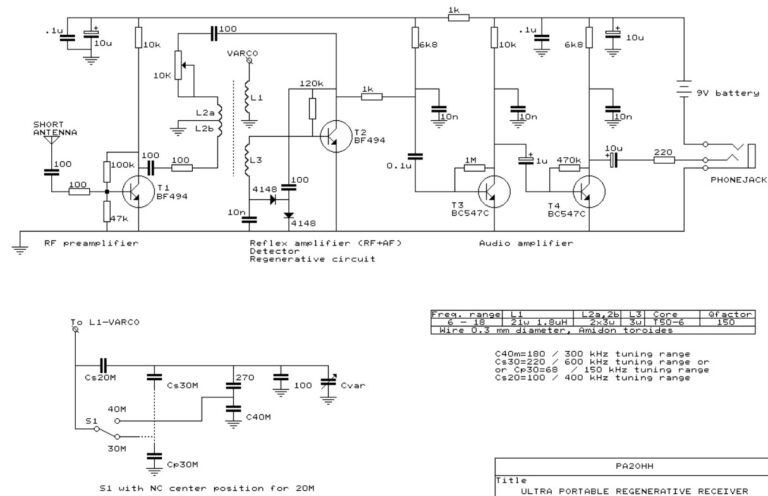

Здравствуйте. Можете объяснить,как работает эта схема? В основном интересуют транзисторы,а также хочу спросить зачем нужен резистор 100 кОм в делителе с резистором 47 кОм. Нельзя ли просто стянуть на землю только с помощью одного резистора 47 кОм?
Здравствуйте. Можете объяснить,как работает эта схема? В основном интересуют транзисторы,а также хочу спросить зачем нужен резистор 100 кОм в делителе с резистором 47 кОм. Нельзя ли просто стянуть на землю только с помощью одного резистора 47 кОм?
Комментарии: 29
Firelander
рабочая точка транзистора задается же. По принципу работы регенератора лучше статьи читать
Dmitriy
Читал на radioskot и схему брал оттуда. Если честно,то не очень понял там Не могу понять как научиться читать схемы и главное понимать их. Пересмотрел кучу сайтов - результата ноль. Можешь что-то посоветовать?
Hardegor
Надо начать с каких нибудь учебников, знать физику школьную, плюс читать книжки - хоровиц и хилл, титце шенк
Firelander
Наверное самый частозадаваемый вопрос в элестронных сообществах. Нет како-то общего навыка, который гарантирует понимание любой схемы. Есть самый базовый уровень это разбить на блоки, как на твоей схеме даже подписаны усилитель рч, регенератор и дальше два каскада усилителя нч. Но идентификация блоков это и понимание принципа их работы только по отдельности с опытом. Везда свои нюансы, есть радио, есть усилители, есть импульсные преобразователи, есть цифра, есть всякий прочий аналог типа фильтров итд. Даже самый простой усилительный каскад на одном транзисторе можно пытаться понять днями и там будет вскипать мозг пытаясь представить характеристику транзистора в трех измерениях. А любые схемы с обратной связью они мгновенно становятся в десятки раз сложнее для понимания, там уже жетально знать теоретическую часть по передаточным функциям ачх, фчх
Dmitriy
Я прочитал полностью книгу "Электроника для начинающих" автора Паоло Аливерти и начал читать "Искусство Схемотехники" Хоровица и Хилла. Хорошо,но если я забью в интернете что то типа регенератора например,то у меня выйдут здоровенные схемы,а как узнать как он у меня на схеме работает
Hardegor
Читать мало, надо вдумчиво прорабатывать текст, это худлит) В викпедии читал? А в английской?
Firelander
регенеративный каскад он ровно один, в данном случае это T2. Остальное там усилители фильтры итд. Прежде всего наверное надо понять принцип синхронной демодуляции или переноса сигнала на базовую частоту. Как он работает лучше читать или смотреть видео обучалки. Много, вдумчиво, неоднократно. Можно попробовать покрутить какой-нибудь сим. Генераторы в принципе довольно сложны и не интуитивны для понимания.
Hardegor
Зачем тебе схемы, пиши "принцип работы транзисторного регенератора"
Dmitriy

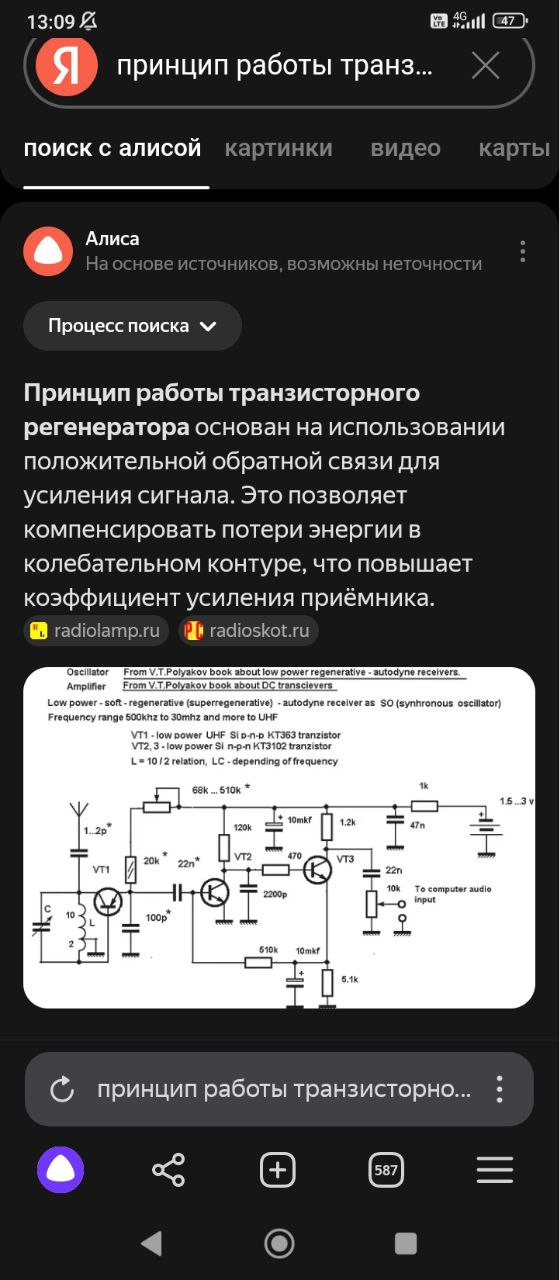

Хорошо, посмотрю Вот что находит
Hardegor
Ну все правильно, за счет ПОС все происходит
Dmitriy
И все?
Hardegor
Да, а что еше?) Просто там всё на грани, уже есть некоторое усиление, но если прибавлять коэффициент ПОС, то он свалится в самовозбуждение
Dmitriy

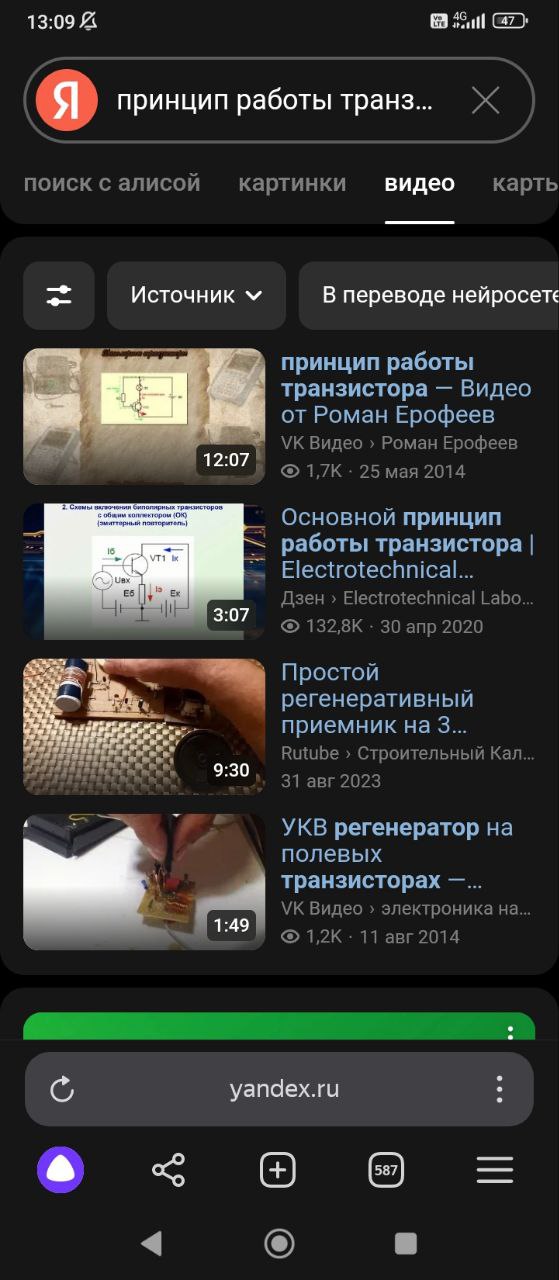

Жалко,что про транзисторный регенератор нету видео)
Firelander
https://www.youtube.com/watch?v=VQzhYBlNj1A точно есть. И не одно
Dmitriy
Спасибо,я сохранил,можешь удалять. Потому что все равно его удалят)
Firelander
просто не жди что понимание придёт посмотрев 10 минут видео. Там нужен долгий и постепенный процесс где в начале идут основы. У каждого свой темп обучения, зачастую проходят годы когда ты время от времени возвращаешься к какой-то теме продвигаясь каждый раз чуть-чуть дальше прежде чем какая-то картинка в голове начнет складываться
Hardegor
Зачем, сделай моделирование в каком-нибуди спайсе - всё будет отлично видно)
Dmitriy
Попробую
Hardegor
Хех, делать надо. Там конечно будет всё не очень просто, и не быстро, но когда сделаешь и всё получится, вот тогда придет понимание)
Zoog
Сами делали или кто таки rассказал? Регенератор работает на паразитах, которые в симуляторах как правило нет + масштабы времени несопоставимы Цель-то у Вас какая со всем этим? эт сам главное
Hardegor
Можно на паразитах, а можно и на стабильных элементах - каждый извращается в меру своей распущенности)
Zoog
Чиво? Вы вообще как работает сверхрегенератор - слышали? Да и почти любой ВЧ генератор, да и НЧ. Тупо по схеме подставить элементы не получится.
Hardegor
Конечно не получится, сверхрегенератор малехо подругому работает, но похоже да, похоже. А ВЧ генератор так совсем по разному)
Zoog
На так зачем пишете про "поставь в симулятор - увидишь"? Или Вы приколист по типу "смотри.. внимательно.. вот.. х*й!"?))
Hardegor
Подключить питание ацп к power switch типа такого https://www.chipdip.ru/product0/8015908370 и управлять твоим контроллером Ну как с такими дурачками разговаривать? Они не знают что все просчитывается, это любители, которые тяп-ляп на паразитах строят схемы, а серьезные люди уже давно методики расчёта в книги вынесли, например у Сифорова это описано еще в 54м году.
Zoog
Поясните, кого имеете в виду под дурачками
