Это не совсем ОУ, это CFA. Как на схеме у него спад начинается на 100МГц обычный ОУ слева его задача компенсация резистора 10 ом, который обязательно нужен для tpa6120
В данном случае сверхскоростных ОУ - надо читать аппноты, а не спрашивать в сети;) Я не знаю, насколько этот резистор изолирует м/с от нагрузки, надо уточнять в ДШ. Для ОУ общего назначения 10Ом - ни о чём, уних внутри почти такие же стоят)
нарисуй нагрузку и посчитай, или нормальую картинку выложь Так надо понять, что он там делает, или мне за Вас ДШ курить?) см. часть, где описывается реакция нагрузки / допустимая ёмкость.
Так конденсаторы в цепи ОС, особенно 100мкФ после резистора 680 Ом будет вносить изменение в Ku Прочитал даташит, но там все схемы без данных датчиков. И меня это и застопорило, Ku с ними считается их игнорируя или там изменения в формуле
Нагрузка в этой схеме подключается через 2 в параллель резистора, то есть через 2 Ома. Получается делитель напряжения.
Коэффициент усиления:
Ку=Uвых/Uвх.
Uвых здесь напряжение на клемме "вых", то есть размах выходного напряжения на оу будет больше в 1/Кделения. Зачем так сделано, не знаю, ваша же схема.
На DC усиление 1, т.к. 100 мкФ — разомкнуто по DC. на средних частортах усиление выше сказали. На высоких, когда всякоразные RC-цепочки начинают "просыпаться" — ну, надо считать
Комментарии: 19
Zoog
зависит от скорострельности ОУ, я бы поставил 47+22н. LR нужна по любому.
Anonim

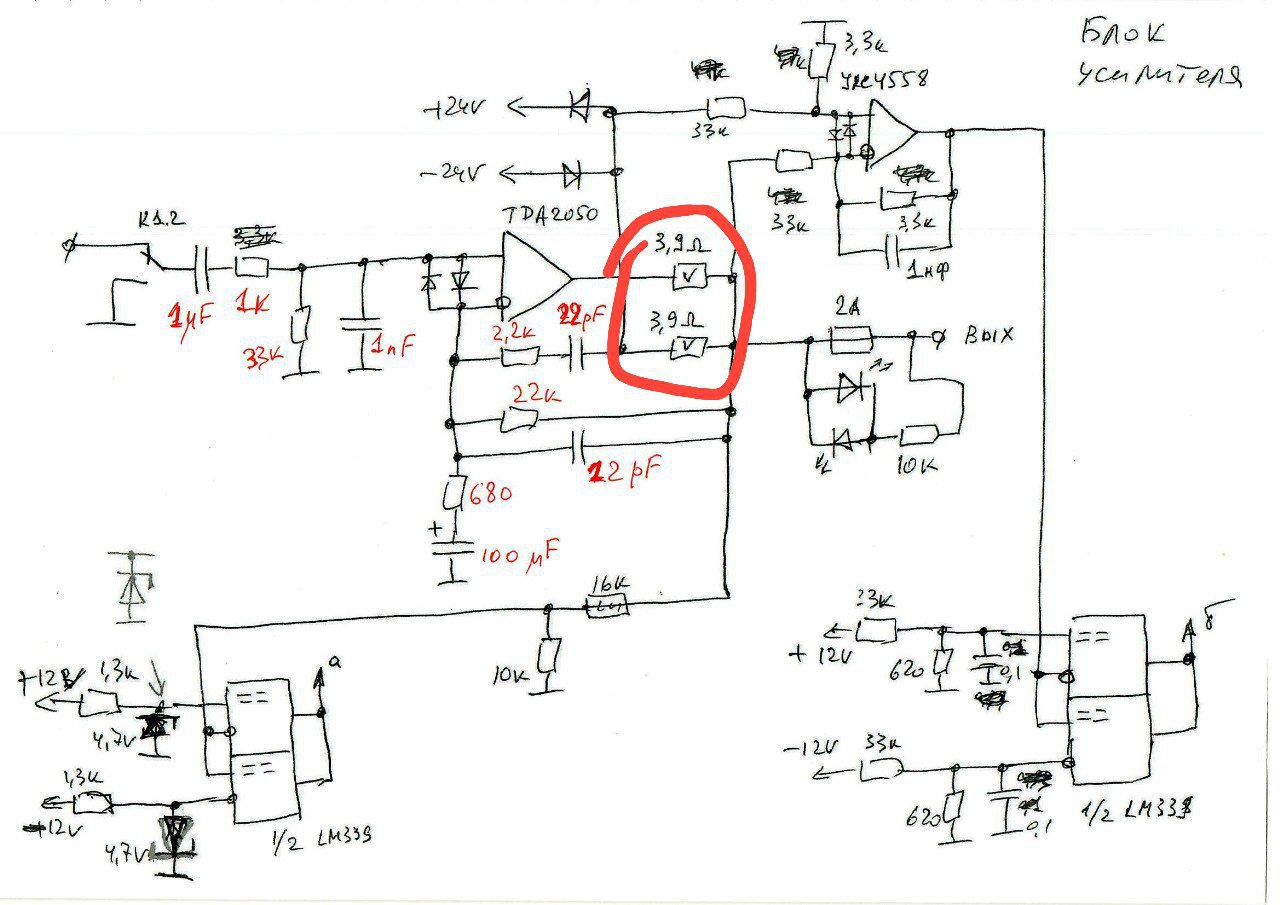

Это не совсем ОУ, это CFA. Как на схеме у него спад начинается на 100МГц обычный ОУ слева его задача компенсация резистора 10 ом, который обязательно нужен для tpa6120
Zoog
А какая разница? На выходе повторитель, в нагрузке хз
Anonim
Непонятно зачем нужна ещё и LR и зачем вообще нужна CR в данном случае
Zoog
ДК нужна всегда при работе на антенну/реактивность CR как и обычно - снижает добротность контура из вых. индуктивности и ёмкости нагрузки
Anonim
В данном случае повторитель видит только активное сопротивление, а ОУ зарезан по полосе конденсатором в ООС
Zoog
В данном случае сверхскоростных ОУ - надо читать аппноты, а не спрашивать в сети;) Я не знаю, насколько этот резистор изолирует м/с от нагрузки, надо уточнять в ДШ. Для ОУ общего назначения 10Ом - ни о чём, уних внутри почти такие же стоят)
Anonim
Так из датошыта этот резистор и взят и да это не ОУ а CFA вон резюк в ООС 1к стоит
Zoog
нарисуй нагрузку и посчитай, или нормальую картинку выложь Так надо понять, что он там делает, или мне за Вас ДШ курить?) см. часть, где описывается реакция нагрузки / допустимая ёмкость.
Kostya
Так конденсаторы в цепи ОС, особенно 100мкФ после резистора 680 Ом будет вносить изменение в Ku Прочитал даташит, но там все схемы без данных датчиков. И меня это и застопорило, Ku с ними считается их игнорируя или там изменения в формуле
Andrey

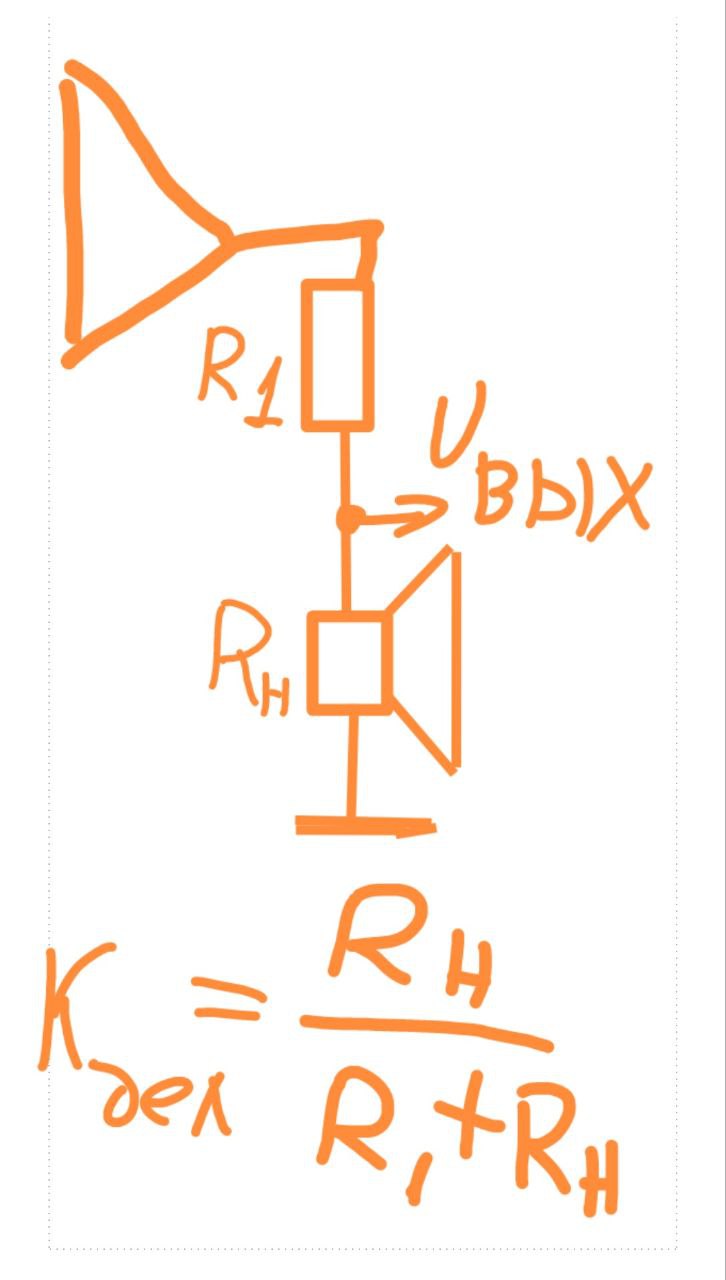

Нагрузка в этой схеме подключается через 2 в параллель резистора, то есть через 2 Ома. Получается делитель напряжения. Коэффициент усиления: Ку=Uвых/Uвх. Uвых здесь напряжение на клемме "вых", то есть размах выходного напряжения на оу будет больше в 1/Кделения. Зачем так сделано, не знаю, ваша же схема.
Zoog
вообще без разницы Вы не понимаете, как работает ОС(
Andrey
Вы считаете, что напряжение на выходе ОУ будет равно напряжению на клемме "вых"?
Zoog
На по барабану напряжение на ОУ, нам нужен Ку схемы
Andrey
Я собственно об этом и говорю.
Zoog
нет
Andrey
До свидания
Anonim
На DC усиление 1, т.к. 100 мкФ — разомкнуто по DC. на средних частортах усиление выше сказали. На высоких, когда всякоразные RC-цепочки начинают "просыпаться" — ну, надо считать
