Здравствуйте, нужна помощь схемотехника. Суть задачи облегчить регулировку постоянного тока для потенциометра через шунт. Как то надо ввести активные компоненты правильно в эту цепочку. От 0-37в. Постоянного тока надо изменять. Ток сильный, шунт делаю 10 и 47Ом 10вт в параллель и то искрит контакт и греется сборка. А потенциометр горит постоянно. Заменяю новым и снова горит. Как тут верно сделать схему? Надо как то через транзисторы это устроить.
Комментарии: 36
Andybig
Транзистор помощнее на радиатор побольше (возможно даже с вентилятором).
Aleksey
Шунт здесь куда ставить? Так все погорит сразу без него.
Andybig
Куда угодно между эмиттером транзистора и плюсом
Hardegor
От нуля с транзистором не получится. Стабилизировать надо ток или напряжение? Тогда лучше дарлингтон, типа КТ825
Aleksey
Стабилизировать надо конечно напругу а ток не застабилизировать же... Его только ограничить надо... Шунт и нужен для того.
Andybig
Стабилизировать? В первоначальном вопросе речи о стабилизации не шло :)
Aleksey
Стабилизировать как будто не надо... Но куда ж без этого Попробуем эту схему. Так туда Дарлингтон?
Andybig
Ну так сначала определить все же с задачей :) Можно и обычный с усилением от 100 Только не забудь про большой радиатор. Эдак сантиметров 10х10 может и без вентилятора потянет.
Aleksey

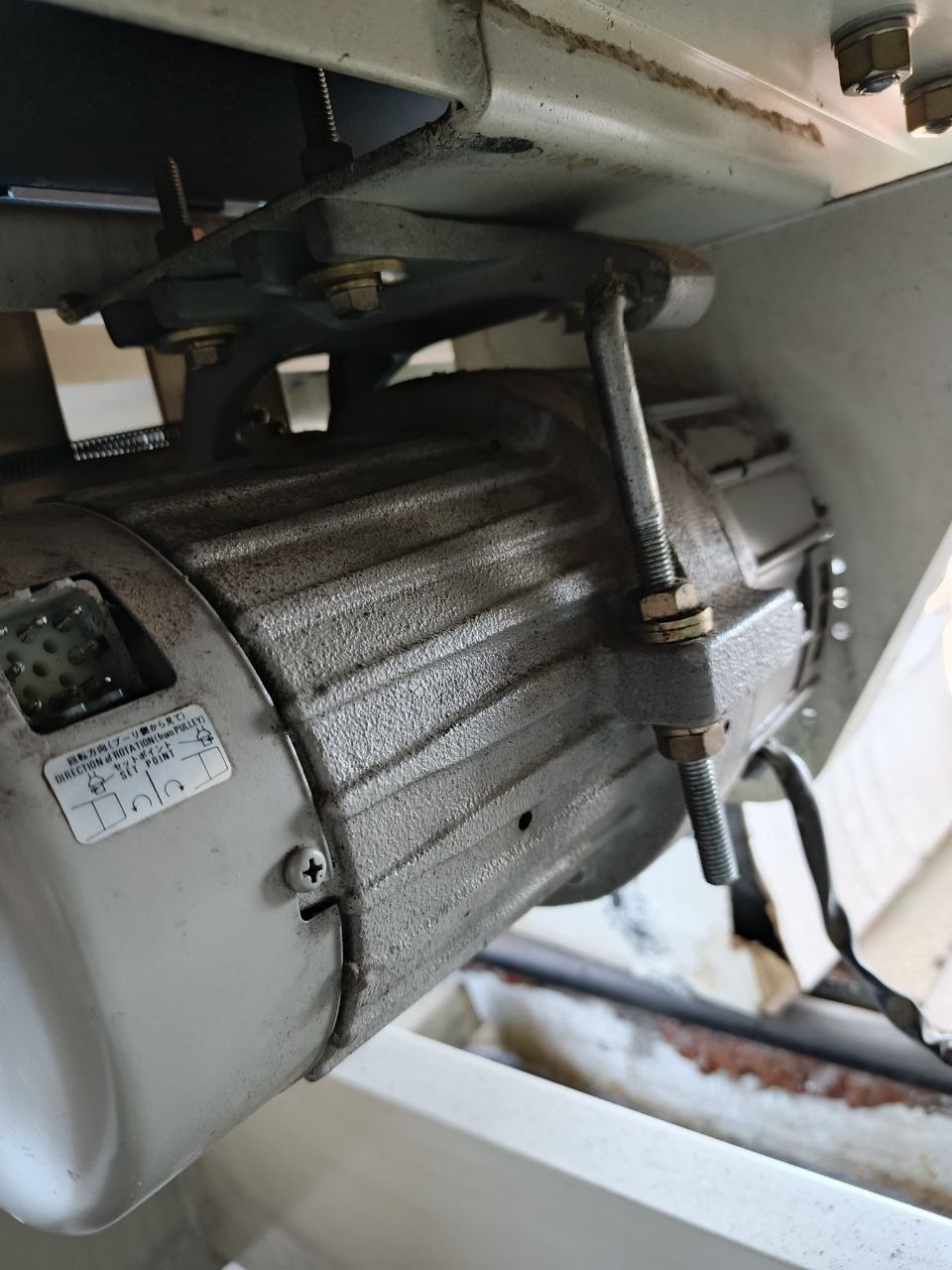

Вообще задача совсем глупая. Снова японцы подкололи тут. Тут так Движок обычный асинхр. Вращается, всегда а муфта какая-то хитрая на выходе. Регулирует обороты от постоянки. Сперва думал все просто, где-то частотник есть а на муфту просто 24в. Нифига. С японцами так не бывает...
Andybig
Да, и у Дарлингтона падение приличное.
Aleksey
Рнр типа брать?
Andybig

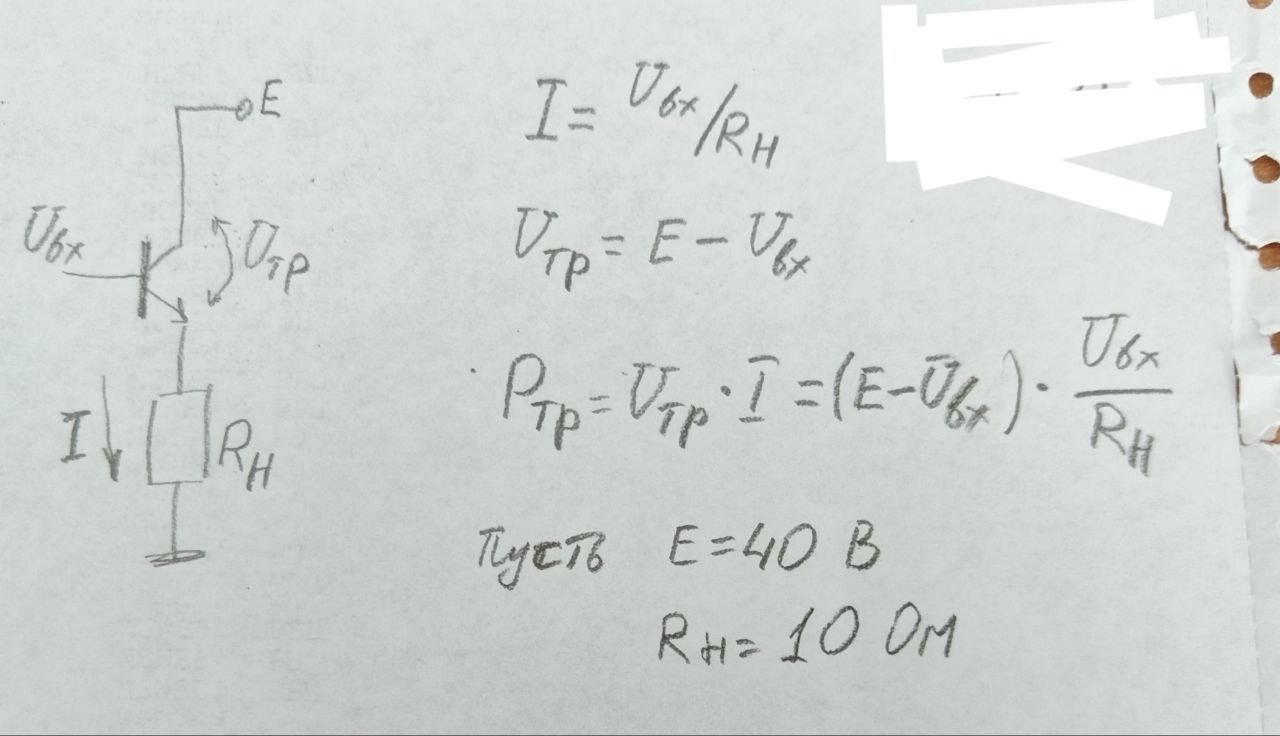

Можно и npn, но схема немного другая. Тебе нужен эмиттерный повторитель, а на каком типе транзистора его сделать - это тебе решать.
Andrey

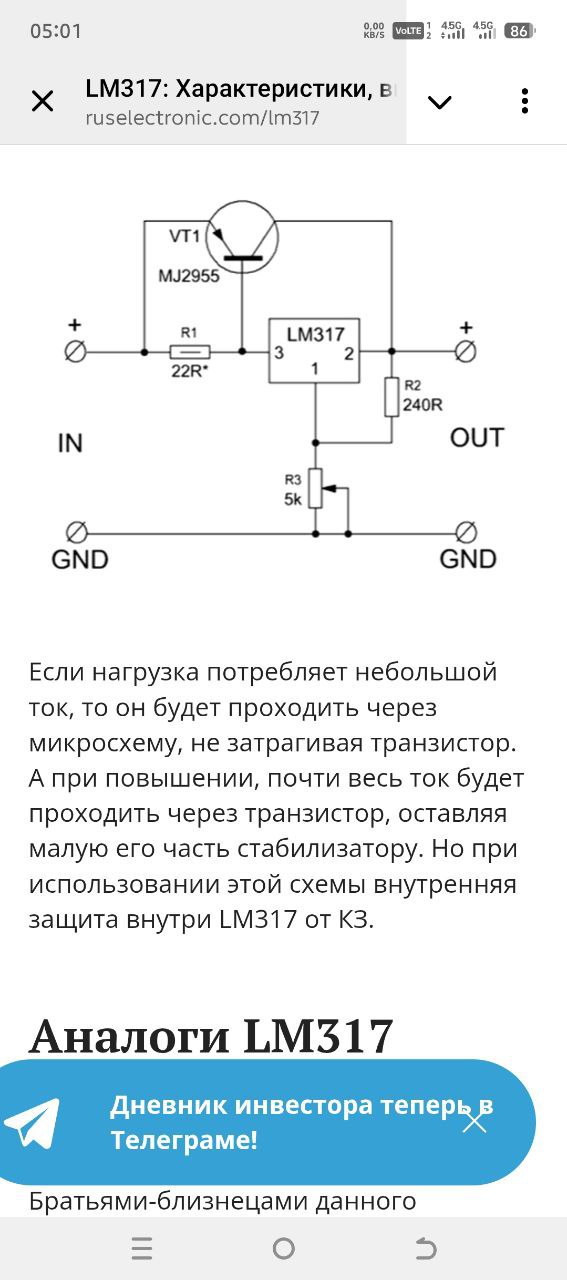

А может step-down dc-dc? Тогда и радиатора не надо.
Aleksey
Не найти такой дикий. Но у меня же на лмке... Я фото высылал А как насчет полевых транзисторов.? У меня с ними пока совсем беда.. Не даются... А полевые пробовал много раз, они всегда греются сильно. Токовые же... Тут однако если сделаю все будет кипеть..
Andybig
Ваттам выделяемой мощности без разницы какой тип транзистора кипятить :)
Andrey

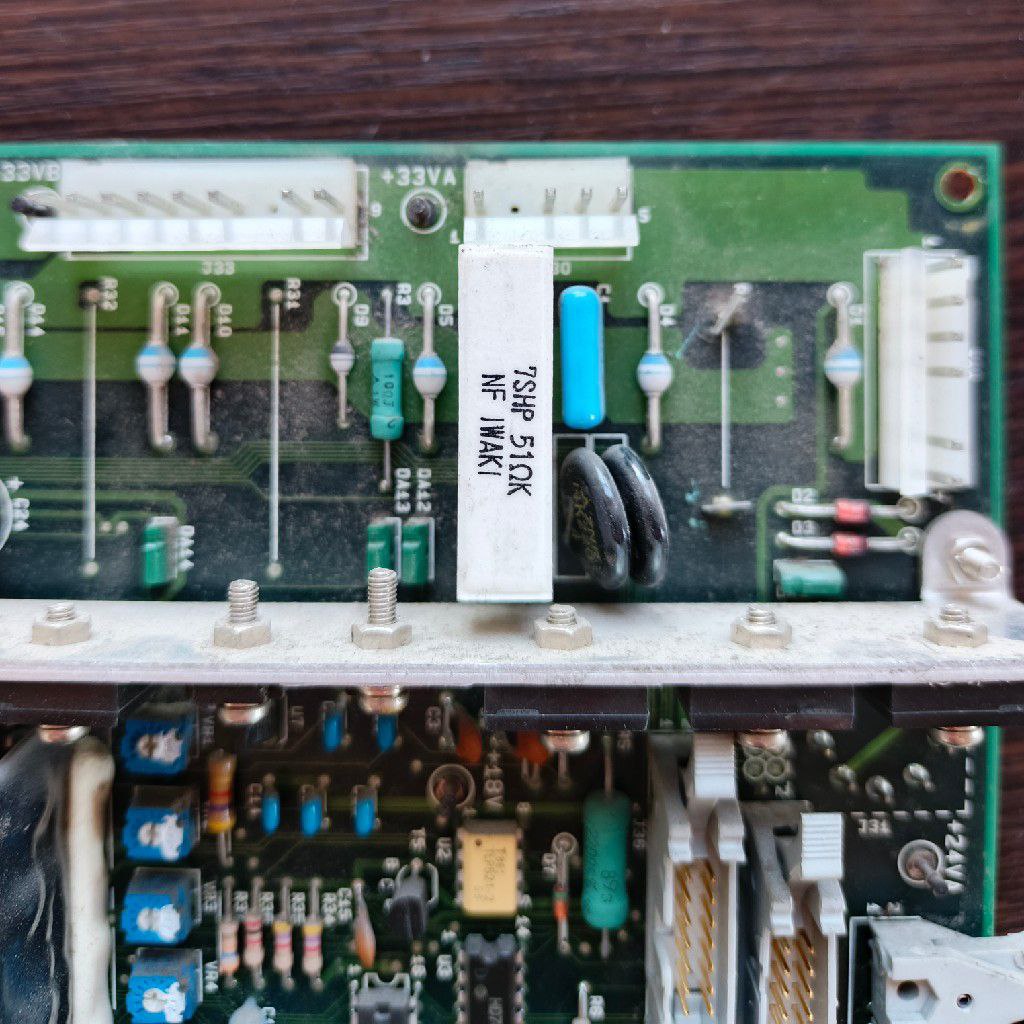

Этот недостаточно дикий?
Aleksey
С таким можно и без транзистора попробовать. Где только его раздобыть... Смех на плате
Hardegor
Дык там в магазине) У меня они есть на 6.8 Ома
Hardegor
Попробуй вот такой шунт https://ipelectron.ru/katalog/elektronnye_komponenty/passivnye_komponenty/rezistory/rezistory_peremennye_potentsiometry/rezistory_provolochnye_moshchnye/ppb_50g_1kom_10_rezistor_peremennyy_potentsiometr/
Andybig
Ну на схеме конкретики и нет, можно и дарлингтона.
Aleksey
Это слишком хило на вид. Снова все погорит
Aleksey
Здесь однако снова будет щелкать и дымить потенц. Сдается
Andybig
Не будет
Hardegor
Не будет)
Zoog
покажи, что есть сейчас (схема, фото) и что нужно. Учись составлять ТЗ - тут люди 90% времени и сил тратят на то, чтоб понять тебя
Aleksey
Писал выше про свои дебильные заморочки с машинкой швейной японской... Все с меня хватит. Эту муфту сажу на 24в бп и регулирую скорость частотником. Так будет по русски. С Японией покончено!.
Anonim
Регулируй ток в цепи. Гораздо интереснее.
