Товарищи, помогите идеями, нужно мерить уровень жидкости в котле, где будет кипеть дистиллированная вода температурой около 155 и при давлении 5.5 атм. Без разницы аналоговое или дискретное измерение. Каким датчиком лучше это делать, может кто сталкивался?
Комментарии: 51
Kirill
Можно рукой измерять уровень
Anonim
Дело говоришь....
Ivan
Гидростатический уровнемер по-моему самое оптимальное решение, а если шибко дорого то кондуктометрический сигнализатор уровня
Stanislav
Котел небольшой, около 70 литров, а уровень надо ловить точно - порядка 5 мм уровня или 5 литров
Andrew
если сосуд прозрачный, тогда можно начертить шкалу на стенке и машинным зрением его)
Anonim
И человеческим зрением пасти. Поставить высокий стул
Andrew
два стула! резервирование!
Sergey
И собаку что б операторам спать не давала
Anonim
Нет. Голодную гиену
Andrew
watch dog..!
Anonim
Watch hyena . (Смотрящая гиена)
Ensem
а бюджет какой?
Stanislav
И по уровнемеру надо включать /отключать насос подпитки
Kirill
Тогда тол ко уровнемерная код Лонка и перепадник. Как должна быть она устроена посмотрите в советских книжках по паровым котлам.
Ensem
а если систему "нипель" поставить?
Kirill
Ну и я так понимаю это самодельщина? Я бы рядом с таким оборудованием во время раьоты рядом то не стоял бы. Ужас какой
Stanislav
Думал про магнитострикционный уровнемер, но он порядка 170 + стоит, дороговато, хотелось бы до 100, в идеале до 50 Думаете перепадник такой мизер словит?
Kirill
Твой магнитострикционный перестанет магнилииться очень быстро при такой температуре среды.
Stanislav
В характеристиках написано рабочая температура до +200
Stanislav
А есть модели +450
Kirill
Тоесть на паровых котлах ловит, а тут не словит? Но поверьте, вы когда начнете пытаться ловить этот уровень будете очень долго веселиться
Nikita
Есть устройства, парогенераторы. Они делают замеры электропроводности. Сначала налив, потом замер, потом кипятит и замер делается через электропроводность. Правда и кипячение там идёт электрическим током. По факту токовая катушка на кипятильнике
Stanislav
У меня дистиллированная вода, какая там электропроводность
Anonim
Двойной перегонки? Какая проводимость в ом/м или мкСм (сименс)
Stanislav
Обычная
Kirill
Отличная, вон люди по электропроводности контролируют уровень пермиата крайне успешно
Anonim
Потому и спросил
Stanislav
Изначально должна была быть обычная вода, поставили кондуктометрические датчики уровня, а потом появилось требование использовать дистиллированную, на которой они соответственно не раотают
Kirill
Да отлично, они работают на дистилляте, надо просто перенастроить диапазон
Stanislav
имею ввиду - стояли просто штыри из нержавейки разной длины, которые замыкали "Ноль" через корпус котла и воду, на реле, которое управляло насосом. Что тут перенастроишь
Kirill
Какая прелесть, а то, что есть специальные приборы преобразования кондуктометрический уровней, это конечно никтотне знал.
Stanislav
Можно ссылочку?
Kirill
Чтобы не промахнуться возьмите пр200-24.8.х Там программно проводимость можно видеть и готово
Stanislav
Это реле от овна, что значит видеть проводимость на ней, как?
Kirill
Или бкк-1 но я не знаю есть ли там настройка под дичтилят Ну, почитайте про её кондуктометрические входы. Потому что указан на модификации 4 кондуктометрических входа, где в программе можно в аналоговом виде смотреть проводимость соответственно очень точно задать границы, затопление датчика.
Anonim
Да, но у меня они 6-12 мес. дохли. Сау6 убогие на вид, но работают долго
Ensem
Дистиллированная вода имеет электропроводность (0,5–5 мкСм/см) Особенности новых модификаций ПР200-х8: Работа с широким спектром датчиков электропроводности и солесодержания: 0...200 мкСм Выглядит как рабочий вариант если на капельки тригериться не будет
Kirill
Это просто аура у тебя плохая, у меня на 6 паровых котлах работают уже 6 лет без всяких проблем. Там вполне все можно настроить в плане к Границ переключения. Как раз потому, что в программу можно отдать именно значение проводимости а не дискретный сигнал
Anonim
Не плохая, а сильная тестирующая.
Alexey
Не самое надёжное решение для контроля уровней в водоподготовке
Kirill
Нормальное. У меня везде раьотает десятками лет. Я не знаю почему у других с ним проблемы.
Stanislav
Звонил в овен, но они толком ничего не сказали, можно ли точно настроить на единицы проводимости или нет, у них личного опыта использования в дистиллированной воде нет
Ensem
так реально дистилированная вода аля конденсат или ЧОВ / ХОВ?
Stanislav

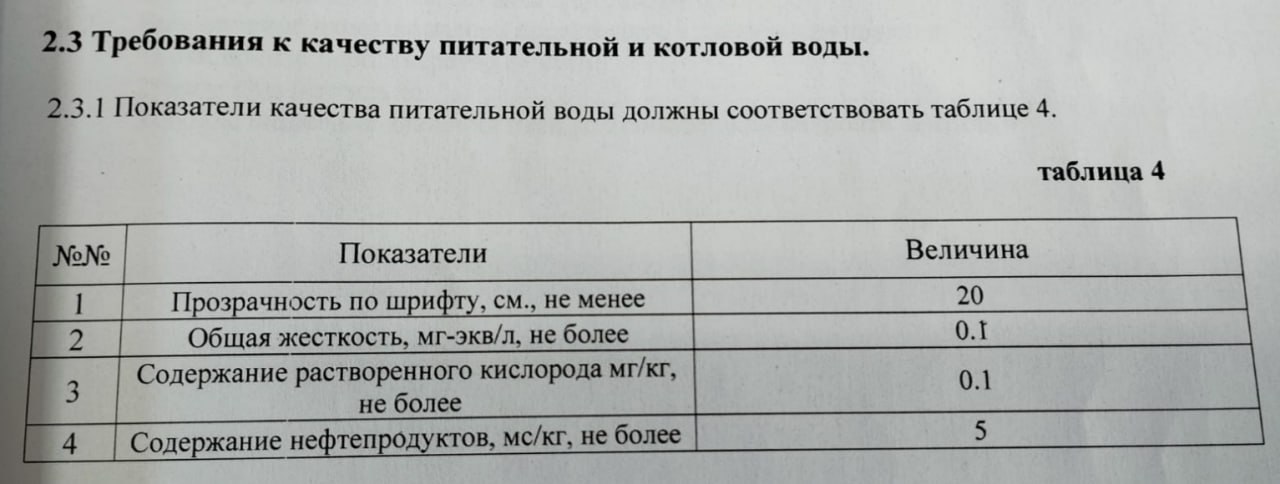

А есть большая разница между дистиллятом и ХОВ? Вот такие требования к воде
Shakespear
В дистилляте, как минимум, нефтепродуктов не будет
Kirill
У моего товарища есть. Посмотри раздел этого реле на форуме овен.
Stanislav
гляну
Kirill
https://owen.ru/forum/showthread.php?t=38100&p=436666&viewfull=1#post436666 Отсюда и далее
Suigintou45
а может просто датчики давления на разной высоте? строить по ним матмодель пара и жижи) или нейронку натренировать. какая нафиг матмодель)
