Всем привет. Кто работал с Altivar320 у которого дискретная ethernet карта VW3A3616? Столкнулся с проблемой: судя по всему нет согласования скорости и дуплекса если подключить частотник в порт ПЛК M251 Ethernet2. При том на частотнике пробовал разные режимы 10H 10F 100H 100F - Нет и всё.
Комментарии: 30
Iiy
Сейчас вот читал это, пиздец Как можно было так тупить? (сейчас у меня на node есть полноценная система сбора температур со всеми возможными приколами, и вообще node это лучший выбор для домашней автоматизации) С этим разобрался, если коиму интересно спрашивайте чтобы зря сейчас не засорял чат
Anonim
Спрашиваю. Киньте ссылок в личку, про ноде. Что за хрень и с чем ее едят. Только простым и понятным языком с примерами. П.с. заказал esp32 с3 и s3 для домашней поделки. Но понятно пока только как в Ардуино IDE кодить. Хочу по веб управлять устройством
Iiy
Та я говорю за atv320 что разобрался. А за node информации полно, мне GPT помог разобраться
Anonim
Есть фото шкафов на них? Цель сугубо удешевления? Ты ж не так давно говорил, что ява (или питон) просто пушка)) Переобулся?
Anton
продажный поц империализма
Gennadiy

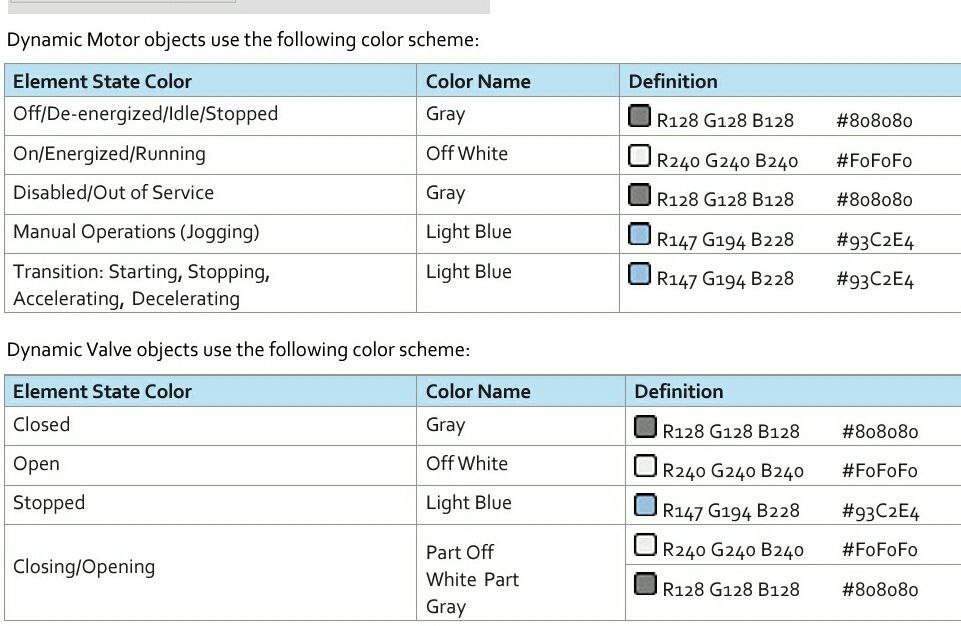

Добрый день, подскажите нет ли стандарта или рекомендации по проектированию визуализации где было бы написано какой цвет фона должен быть, минимальные размеры элементов и. т. д.
Anton
гуглил?
Mihail
Есть стандарты отдельных крупных компаний.
Evgeniy
Есть рекомендации от SE для панелей
Mihail
У роквела чуть побольше. Но тоже все в серых тонах и блекло.
Mihail
а нет ли в залежах Cybelec PC1200 ?
Oleg
Добрый день! Столкнулся с проблемой сервисного обслуживания ИБП GE SitePro 6595 Riazzino (CH).После 2х лет ИБП эксплуатации затребовал сервис и соответственно сервисный пароль. Как быть?
Mihail
Вот это конечно у нас не приживется.
Dimmu
найти контору ,которая знает пароль и обслужит, либо забить болт - на работу сообщение не влияет
Oleg
Спасибо
Modengineer
Бери всё от MD Google и будет норм. Что веб, что панель одна тема.
Sergey
Цель перейти на архитектуру: есть мозг с выходом Modbus (RTU, TCP) и дальше висят исполнительные модули. Забегая вперёд, делаю так давно, меня устраивает полностью. Разное как мозг вешал, и дорогие контроллеры, панели, скады, так и упомянутую вами голубую пилюлю. У меня работает, мне писать в Си комфортно, свои наработки организовать RTOS у меня давно отработаны. К архитектуре, если во главе будет стоять модный ПЛК я понимаю вопросов нет? Ну а прения, что лучше на мозг зависит от предпочтений, денег и ситуации. А вот конкретный пример, когда выручил именно МК а не ПЛК: Я делал стенд измерения и нагрузки двигателей, у меня весь цикл управления был за 0,1 секунды. То есть я смотрю ток, скорость, напряжение, делаю корректировки. Ну и разгоны, торможения. Больше скорости нет надо, там привода инертные. А вот на стендах стоят реестровые приборы постоянного тока. Наши, Российские, дорогие. С modbus RTU. И данный можбас отвечает после запроса через 20-60 мс. Да-да, это вам не китайский али экспресс, где начало ответа по осциллографу вы видите через 1-2 мс, почти ровно через 3,5 символа, это наши реестровые дорогущие приборы. Включаешь осциллограф и наслаждаешься джиттером и временем Response time. Прибора у меня 3. Как вы понимаете, я всё другое опросив за 20-30 мс, на это могу потратить гораздо более чем 0,1 сек. Так вот, мне надо, чтоб один цикл управления жил своей строгой жизнью по 0,1 сек, а данные с наших приборов брал последние, которые от них получил. То есть я их опрашиваю в фоновом режиме, и у меня в регистрах моего МК данные с приборов последние, которые они соизволили ответить. Там ток и напряжение, можно с задержкой 0,1 сек смотреть и регулировать, а вот за скоростью мне минимум 0,1 сек следить нужно. Как вы такое на ПЛК реализуете? Он может пропускать опрос регистров если они не ответили за 10 мс и исходя из этого принимать решения по другому алгоритму?
Nikita
На ПЛК это организуется созданием разных задач с различным временем исполнения или разные опросчики на разные устройства. Вопрос только алгоритма, как вы обрабатываете
Evgeniy
Не проблема, Modbus драйвера на ПЛК это позволяют
Sergey
Посоветуй на каком мне посмотреть попробовать.
Evgeniy

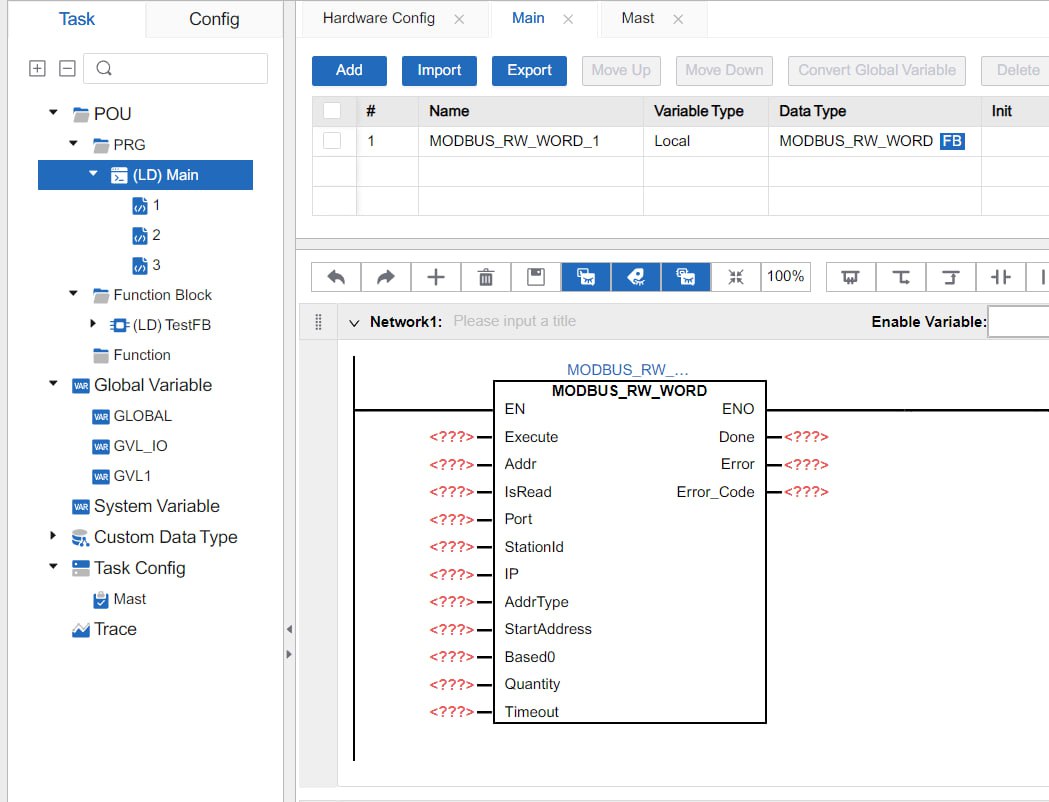

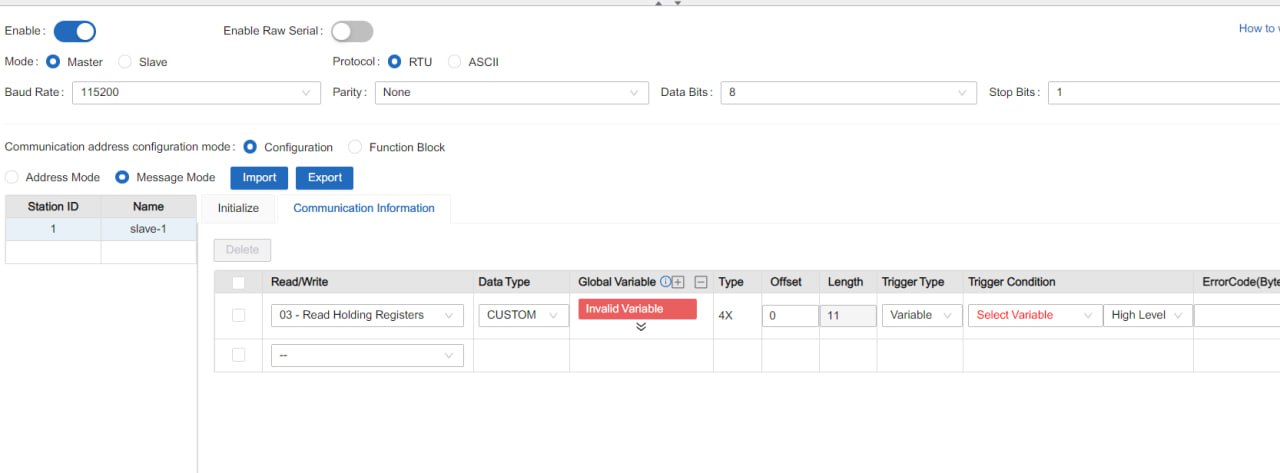

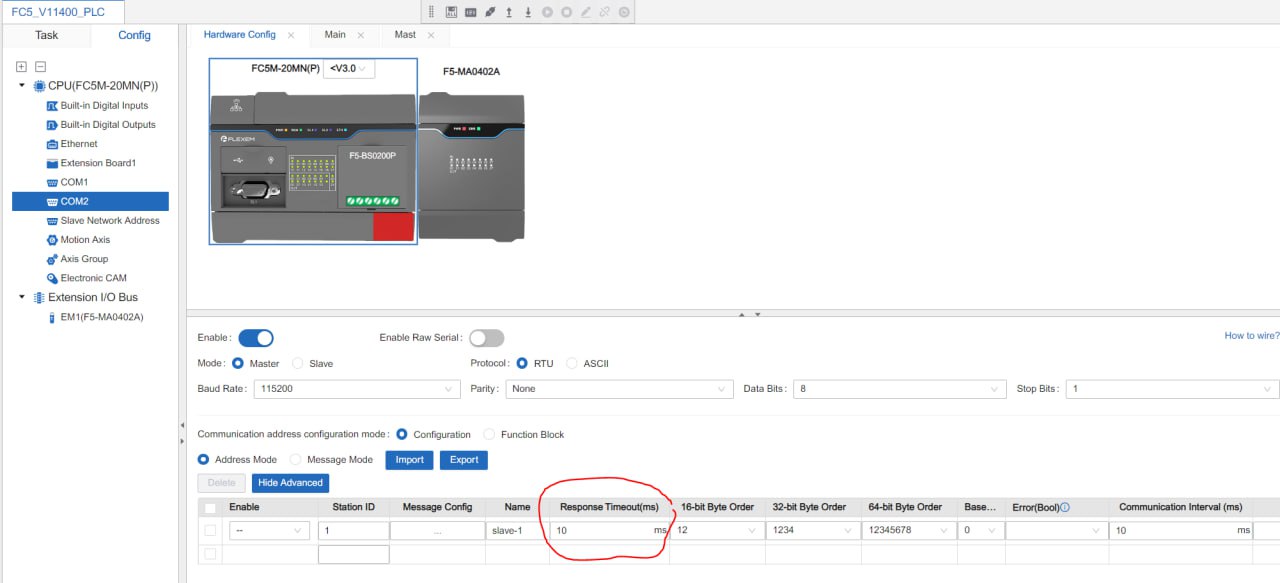

Вчера который вам предлагал посмотреть. Имеет конфигуратор обмена в котором можно задать время ожидания, можно управлять всем обменом устройства и каждым каналом по триггеру из программы или циклично. Вместо конфигуратора можно использовать вариант обмена из программы через спец ФБ, тогда пишите любые алгоритмы работы. Ну и конечно же штатный драйвер в Codesys Позволяет управлять каналами обмена из программы или создавать запросы из программы
Anonim
Это я к тому спросил, что если вопрос не цены, то можно брать наши модули и заливать им свою прошивку. Там STM32F030CC. Есть еще шлюз на 407м МК, но там только ДО и 5 RS-485.
Sergej

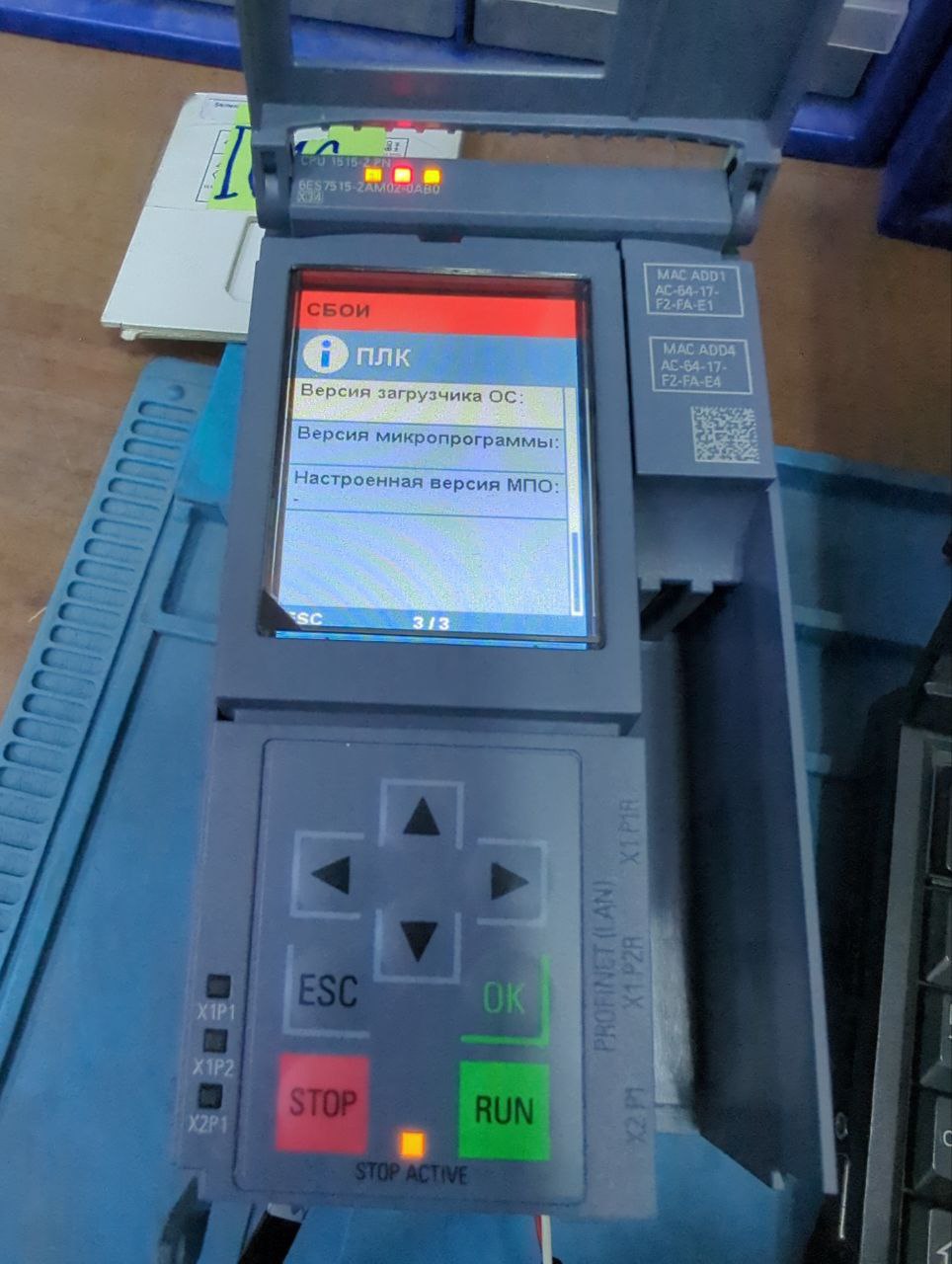

S7-1500 (1515-2 pn) ушел в аварию, с дисплея данных никаких нет не версии по ничего все пусто, периодически зажигает фаулт на дисплее, стоп иногда сам потухает. Через меню с дисплея сброс памяти и сброс на заводские не удается, соединение, фаулт в статусной строке сверху и так по кругу, как восстановить?)
Sergej
Хотел сделать обновление по с флешки, он и флешку не видит....
Alexey
S7_JOB.SYS и FACTORYRESET не?
Sergej
Именно это на флешке лежит, ноль эмоций... (
Sergey
На выходных попробую Наши это какие?
Evgeniy

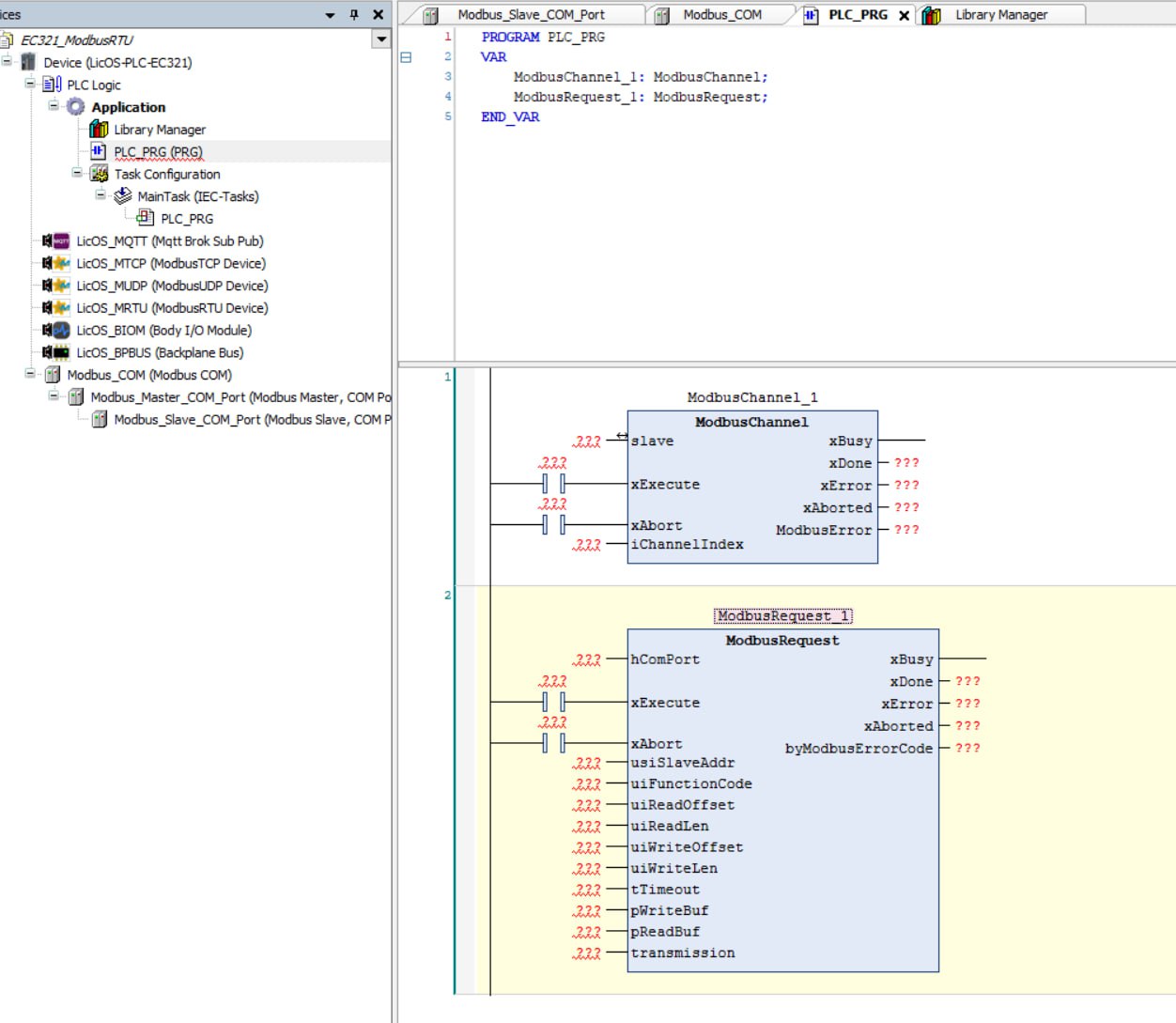

Ну и конечно на крайняк в Codesys есть системные библиотеки SysCom и Caa Serial Com можно наколупать любой драйвер с 0
Anonim
https://cyntron.ru/catalog/ustroystva_avtomatizatsii/moduli_rasshireniya/ Можно даже обсудить разработку модуля под ваши цели.
