Уложить в органайзер, вывести косу как она должна лежать, хвосты вывести там где должны быть кейстоны, и маркером сразу провести по проводам выходящим.
Уложить в органайзер, вывести косу как она должна лежать, хвосты вывести там где должны быть кейстоны, и маркером сразу провести по проводам выходящим.
Комментарии: 24
Andy
После чего кабеля вынуть, распрямить в косу и сделать отметки на какой-нибудь длинной доске, которую использовать в качестве линейки для маркировки следующей косы.
Eugene

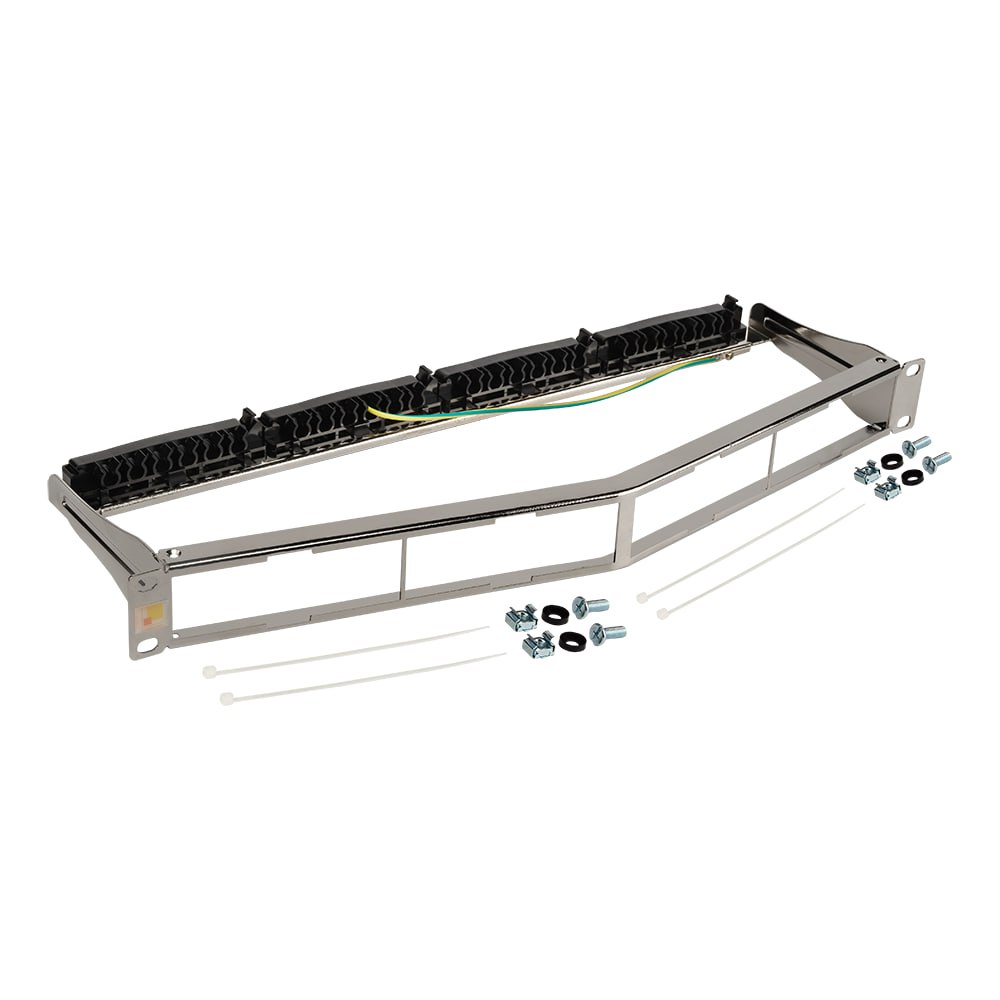

Уложить в смысле в заднюю часть патчпанели, на которую закрепляют кабель стежками закрепить как раз стяжками, подвести в отверстиям для кейстоунов и маркером разметить места установки кейстоунов? Я правильно понял? Если да, то, на мой взгляд, рецепт рабочий, спасибо, но это ж куча двойной работы - кабель то достаточно жесткий - я про 7 категорию. Может есть какие-то другие решения? В любом случае спасибо за ответ.
Aleksandr
Ну да так и было есть.
Eugene
В целом представляется, что расшивание кабеля с кейстоунами намного более трудоёмкий и времязатратный процесс чем при использовании монолитной патч панели. Если использовать предложенный вами метод, то какая скорость сбора 24 портовой патч панели. Мне говорили, что суровые монтажные мужи полностью собирают патч панель за час. Блин, но как???
Pavel
Если 5е кат ,то после подготовки за час вполне реально. Если 6а с экраном то врятли
Eugene
У нас 7 кат. Но ок, пусть 5e. Берем 24 кабеля закрепляем каждый на задней перекладине пвтчпанели (перед этим расчесав кабель). Дальше маркируем, отмечаем место установки кейстоуна, раскрепляем от задней перекладины, вытягиваем, отрезаем по нужной длине, ставим 24 кейстоуна, заводим в наборную панель, снова закрепляем стяжками на задней перекладине, аккуратно соединяем 24 кабеля в одну или две косы, монтируем патч панель в нужный юнит, привязываем косы. И это за час. Я снимаю шляпу перед людьми которые это сделают и передаю им лучи уважения
Pavel
Ну да. Я так не смогу быстро сделать
Aleksandr
после 5-6 панели все пойдет без шаблона. в принципе обычно проблема в чем - в первых 4-6 портах особенно в узких шкафах. Из-за сгиба. Там провода сильно меняют длину и получается что вроде вымеряли верно а все-равно что-то в натяг что-то свободно. А отсюда уже сбивается разметка остального. Я обычно первые порты вымеряю, фиксирую и разделываю, дальше фиксирую поворот косы, а остальные порты просто уже по месту отмеряю и разделываю пока панель на столе. Не отмечаю все сразу. Но тут вопрос привычки. Одно дело панель раз в полгода и другое 10 панелей в день :)))
Eugene
На сколько выше скорость работы с монолитной пп, по сравнению с наборной. Если и там и там одинаковые условия?
Anonim
а на две стороны разводить или одной косой
Aleksandr

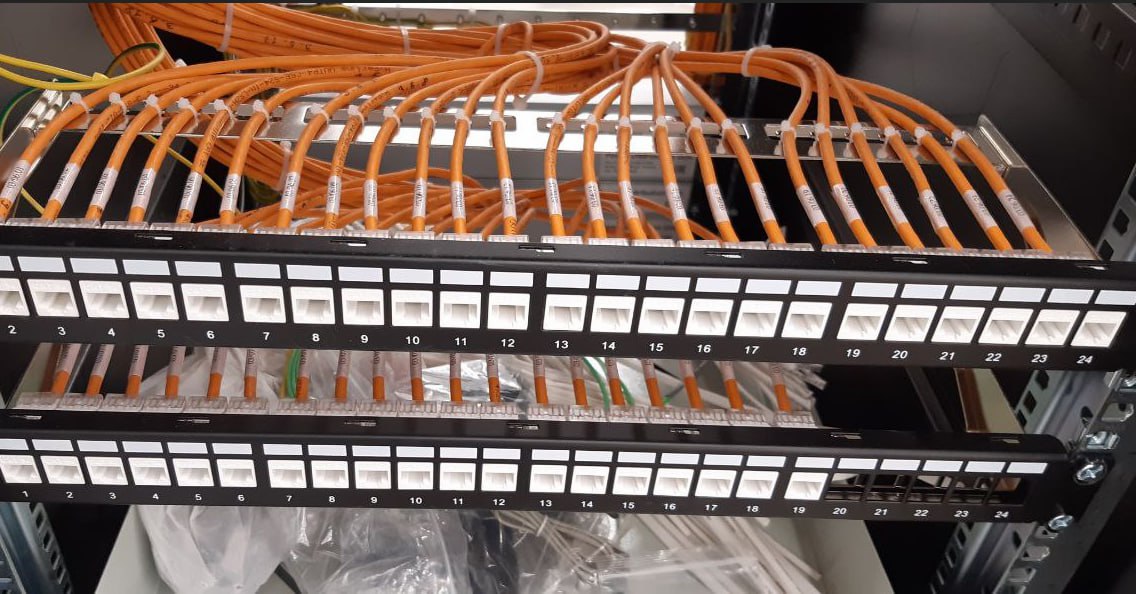

по мне так одинаково зависит от модулей. а вот если разговор про доделку то конечно наборная удобнее. кому как нравится :)) вполне симпатично сделано особенно для кат7
Eugene
Что значит "про доделку"? Чего доделываем?
Anonim
добавить линию в патч панель или перекроссировать
Aleksandr
да
Anonim
не, эт 5е
Aleksandr
ааа
Pavel
Больно на Озон похоже
Vladimir
Так озон только синий кабель и серый
Pavel
Ну не знаю, я на озонах в половине России побывал, везде такой
Arcticfox
По вкусу, но если шкаф не чистослаботочный и 1 жгут - лучше в 1 стоону и не с центра
Eugene
Какую длину кабеля в запас оставляете в шкафу?
Arcticfox
до пола и до юнита. если чисто слаботочка - полное кольцо и до юнита, но это завод в стадии "хер его знает что будет завтра"
Eugene
Это если сверху заводите? А если снизу то, соответсвенно, до верхней крышки и вниз до юнита установки патч-панели?
Arcticfox
все зависит от шкафа а снизу ничего не заходит в любом случае: запаса хватает на выкинуть на стол и перезабить 1-2 раза в слаботочные шкафы в офисе - там сложнее, но в целом офис стараюсь в 42-57RU пихать в телеком локеры. если есть возможность - отдельно плоскости для линий, а отдельно для железа
