Чот, чем дальше я на этот Лорик смотрю, тем больше мне кажется, что уедет он от меня без ремонта. Подводник после попыток ремонта..
Чот, чем дальше я на этот Лорик смотрю, тем больше мне кажется, что уедет он от меня без ремонта. Подводник после попыток ремонта..
Комментарии: 52
Unsupported
уронили, что-ли?
Sergey

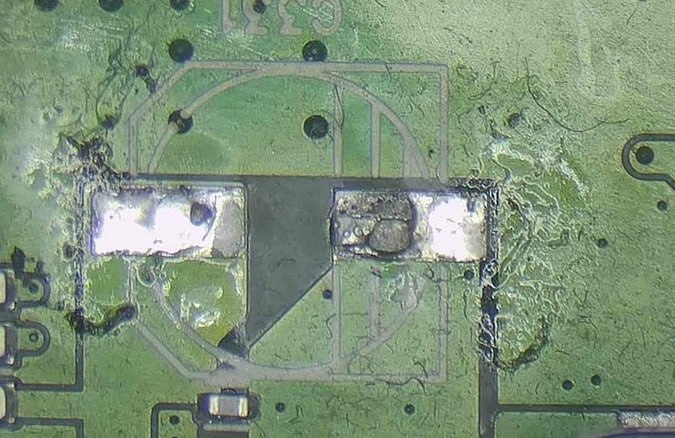

Чинить пытались. Как умели. Со слов заказчика, - "залили водой и пытались почистить. Там только тач-скрин не работает". То, что он залитик, видно. То, что проц пытались прогреть под флюсом непонятного происхождения тоже видно. Лопнувшая керамика могла быть следствием падения, но вот кольцевые трещины.. Ходячий труп, в общем.
Unsupported
ну, треснутая индуктивность и керамика - это приложили силу; кольцевые трещины на разъёме - такой припой + последствия механического воздействия; коррозия на выводах резисторов - попадание влаги; нет конденсатора - зачем-то сняли
Sergey
Ещё и электролит зачем-то оторвали.
Unsupported
но что-то я не представляю, как надо уронить, чтобы ТАК сломать керамику, да и ещё в таком месте Слава Богу, отпаяли, а не оторвали :) а то могли бы ещё сильнее не догреть и вместе с медными площадками оторвать
Sergey
Даже пытаться представлять не буду. Суну плату в УЗ-ванну, отмочу, посмотрю, что ещё, на чистой плате вылезет и стоит ли ЭТО вообще бодрить.
Unsupported
ну да, УЗ-ванна, сушка, замена битых элементов и гнилых и дальше уже смотреть. расскажите потом, а то интересно :)
Anonim
А на что на третьей картинке нужно обратить внимание?
Sergey

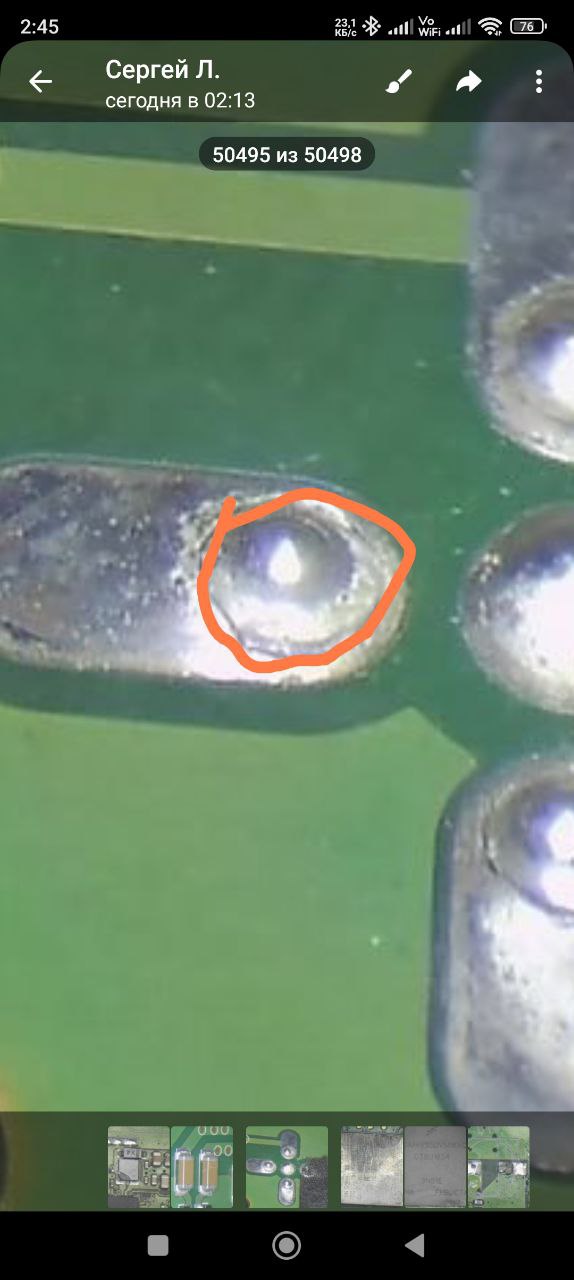

На кольцевые трещины на пайке выводов.
Anonim
Эти? А они разве не на припое? Не плевать ли на припой?
Sergey
Погугли "кольцевые трещины". Проблема в том, что припой должен соединять выводы с площадками на плате, а сейчас выводы и площадки разделены между собой этими самыми трещинами и контакта или вовсе нет или он пропадает. На самом деле, дефект достаточно распространённый на платах, особенно, поработавших долго, под воздействием вибрации и температурных колебаний.
Anonim
Я туплю. Площадки вижу, выводы не вижу. Хочешь сказать эти изнанка through hole разъёма? Зачем такой странной форма площадки овальные на обратной стороне?
Sergey
Да, трухол. На обратной стороне платы стоит розетка, с этой стороны торчат её выводы. Почему площадки овальные, хз. Проектировщик так решил.
Anonim
И это как бы значит что все компоненты перепаивать начиная с фрухилов и заодно все смд для надёжности. Верно я поняла?
Unsupported
нет, зачем? пропаивать, а не перепаивать фотка из интернета для демонстрации, чт такое кольцевая трещина: https://masterpaiki.ru/wp-content/uploads/2017/05/1-1-treshhinyi-v-pripoe-na-plate-1.jpg
Anonim
Т.е. можно на нижнем подогреве до liquid state догреть и станет норм?
Unsupported
нет
Anonim
Ты слишком трудоёмкие ремонты не берёшь? Почему нижний подогрев не сработает?
Unsupported
потому что припой нужно добавить
Anonim
Вроде очевидно, но зачем? Там же трещина. Само соединение изначально было норм и имело достаточно припоя.
Anatoliy
Фигня получается. Надо разбавить свежим припоем. Иногда совсем удалить старый и спаять новым.
Unsupported
1) соединение не имело достаточно припоя 2) если там бессвинец, то надо бы его заменить 3) при постоянном нагревании и остывании припой кристаллизуется и окисляется и потом нормально не плавится
Anatoliy
Да кольца проблема чтоле?
Anonim
Я теоретически)
Unsupported
человек, видимо, просто не сталкивался с такими дефектами
Sergey
Беру. Когда это оправдано. Если прибор стоит тысяч двести и заказчик готов заплатить за ремонт треть от стоимости, почему бы и не да? Здесь прибор очень старый и смысла сидеть за его восстановлением неделю никакого. Ремонт не окупится.
Anonim
Падаваны-рабы тебе нужны .
Sergey
Ремонтники в мастерскую :) Не те объёмы, самому пока мало..
Sergey
Потому что не сработает :) На поверхности трещины припой окислен, сам собой этот окисел никуда не денется. Флюс, паяльник, руки.
Anonim
Ну можно же флюсом залить и на печь .
Sergey
См. выше, уже ответили.
Unsupported
кто-то с Вашим устройством, видимо, так и сделал: залил флюсом и прогрел :)
Sergey
https://www.youtube.com/watch?v=6L3txl7LYh0 вот это трудоёмкий ремонт? Именно. Процессор. И флюс потом вообще отмывать не стал.
Unsupported
большой ток там течёт? если не большой, я бы жилами МГТФ восстанавливал. и всё равно я не понял, как припаяли контакт разъёма к этому паду. это же сторона установки разъёма? т.е. ноги с обратной стороны припаиваются?
Anatoliy
А иногда ноги со следами коррозии аж. Даж если пропаял-капля езь, а контакта нет. Так что только руками с визуальным контролем. В печь-это когда уже фсе.
Anonim
Спасибо)
Unsupported
паяльником с добавлением припоя и обязательно флюсом
Sergey
Тщательный осмотр под микроскопом и пропайка там где надо. Совсем всё перепаивать, в большинстве случаев не требуется. На этой плате объём повреждений станет понятен после её отмывки. Если работы будет слишком много, отдам без ремонта. Железка старая, заказчик не расплатится..
Unsupported
просто нормальным свинец-содержащим припоем с флюсом пропаять и ок
Unsupported
припой треснул, теперь там воздух между его частями, и электрического контакта нет
Unsupported
эта болезнь - типовуха для массивных соединений, коорые паялись волной, где слой припоя недостаточный, тем более, если подвергается сильным температурным изменениям - припой расширяется и сжимается, в итоге рвётся. такое в ЭЛТ ТВ и ЭЛТ мониторах на разъеёме подключения ОС было регулярно, выводы трансформаторов - питания и ТДКС - тоже были подвержены этому, больших резисторов и т.п.
Anonim
Т.е. это типичная through hole болезнь?
Unsupported
я чуть дополнил сообщение
Anonim
Я дочитала .
