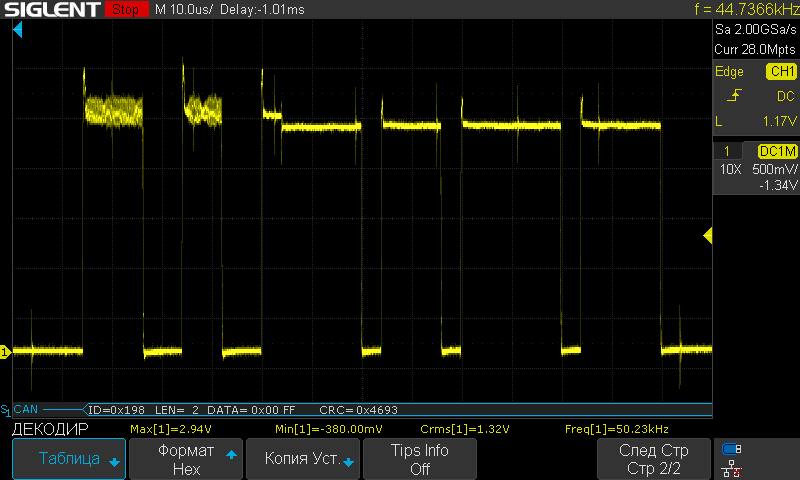

А есть кто в теме? Слева один кан контроллер, справа другой, поэтому разные уровни в целом. Но, у левого последний бит в сообщении выше уровнем, у правого первые биты. Это именно, на самой линии can с одним Терминатором 120 ом. На стенде из 20 000 сообщений ни одного пропуска. На машине, при таких же осциллограмах, через 40…50 сообщений отваливаются контроллеры

Комментарии: 6

  1. Sergey

    Терминаторов должно быть два, по 120 ом на каждом из концов линии. По остальному, - идей нет.

  2. Radio82

    Я посмотрел несколько серий Ильдара-автоподбор, совет из ютуба - проверьте массу))

    • Evgeniy

      Тут линия 20 см. TJA1050 работает и с одним 120 ом резистором. Но, даже если 2 х 120 ом ставить, то ничего не меняется, только амплитуда чуть падает. На машине естественно, на обоих концах линии стоят терминаторы 120 ом. На линии 60 ом сопротивление. Масса одна) Здесь на стенде от ЛБП.

      • Radio82

        дешевле в хостеле так на машине же проблема, Думаю там не помешает проверить.

        • Evgeniy

          Осциллограммы такие же примерно ‍

  3. Evgeniy

    они не ждут синхроимпульсы? на стенде точно всё тоже самое, что и в машине? если на стенде отключить анализатор шины, то будет так же хорошо? а когда видно, что уровень сигнала выше, то это означает что сразу два устройства включаются - коллизия.
